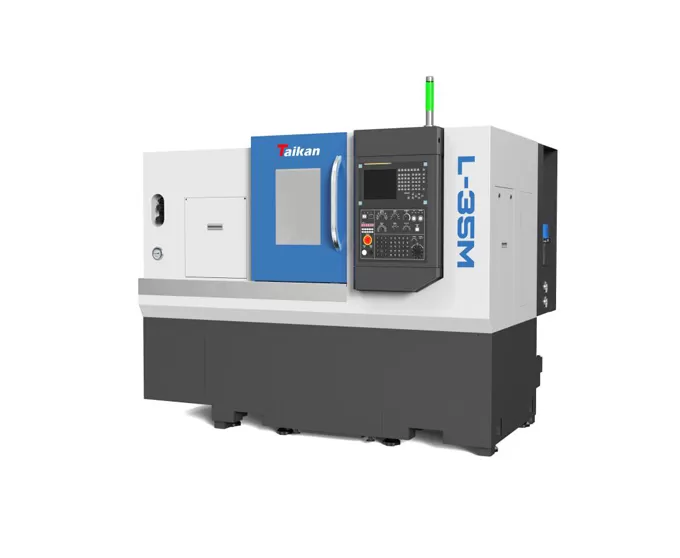

เครื่องกลึงกลึง CNC แนวนอน (มิลลิ่ง) ความแม่นยำสูง L-35M

ช่วงการประมวลผล

แม็กซ์เส้นผ่าศูนย์กลางการหมุน

มม. มม.

Φ520

แม็กซ์เส้นผ่าศูนย์กลางการประมวลผล (แกน/แผ่น)

มม. มม.

Φ300/φ350

แม็กซ์ความยาวการประมวลผล

มม. มม.

400

แม็กซ์บาร์เส้นผ่าศูนย์กลาง

มม. มม.

Φ52

การเดินทางการเดินทาง

การเดินทาง X-Axis

มม. มม.

190

กำลังมอเตอร์ X-Axis/แรงบิดของแผงลอย

กิโลวัตต์/นาโนเมตร

1.5/7.2

การเดินทางแนวแกน Z

มม. มม.

430

มอเตอร์แกน Z กำลังไฟ/แรงบิดแผงลอย

กิโลวัตต์/นาโนเมตร

1.5/7.2

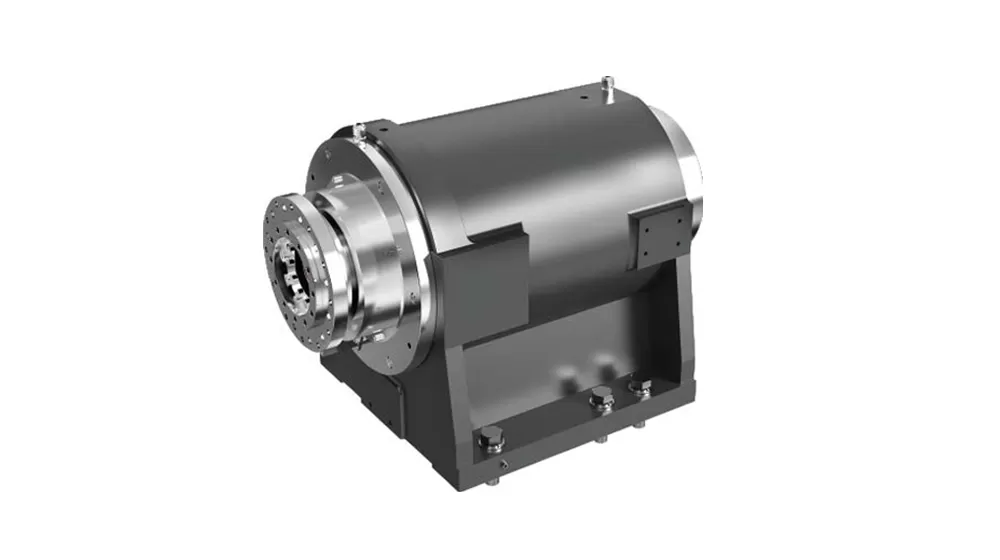

แกนหมุน

กำลังขับ (S1/S6)

กิโลวัตต์กิโลวัตต์

7.5/11

รูปแบบปลายแกนหมุน

A2-6

ความเร็วแกนหมุน

R/Min

0-4000

เส้นผ่าศูนย์กลางรู

มม. มม.

Φ63

หัวจับชัค

หัวจับ3ขาไฮดรอลิก

นิ้วนิ้วค่ะ

8นิ้ว8นิ้ว

เป็นรูกลวง

Tailstock

เส้นผ่าศูนย์กลางแขน tailstock/การเดินทาง

มม. มม.

Φ70/100

มีให้เลือก

ปลายแหลมแขนส่วนท้าย

มอร์สเปอร์

มอร์ส4 #

ศูนย์ถ่ายทอดสด

ความเร็วความเร็วสูง

X-Axis Rapid traverse SPEED

เมตร/นาที

30-30

ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน Z

เมตร/นาที

30-30

อัตราป้อนอาหารตัด

มิลลิเมตร/นาที

1 ~ 8000

ที่วางเครื่องมือ

ความจุของเครื่องมือ

ทีเชิร์ต

12นิ้ว12นิ้ว

หัวกัดมอเตอร์กำลัง/แรงบิดแผงลอย

กิโลวัตต์กิโลวัตต์

2.2/12

เครื่องมือกัดความเร็วสูงสุด

R/Min

3000

ข้อมูลจำเพาะของด้ามจับเครื่องมือมิลลิ่ง

มม. มม.

BMT45

ข้อมูลจำเพาะของตัวยึดเครื่องมือกลึง

มม. มม.

25 × 25

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือที่น่าเบื่อ

มม. มม.

Φ32

ความถูกต้องของ

ความแม่นยำในการวางตำแหน่งแกน X

มม. มม.

0.006

ความแม่นยำในการวางตำแหน่งแกน Z

มม. มม.

ความแม่นยำในการวางตำแหน่งแกน C

Arc Sec

51.

ความสามารถในการทำซ้ำแกน X

มม. มม.

0.004

ความสามารถในการทำซ้ำแกน Z

มม. มม.

0.004

ความสามารถในการทำซ้ำของแกน C

Arc Sec

20นิ้ว”

อื่นๆอีกมากมาย

ความจุของแหล่งจ่ายไฟ

KVA ตัวนอก

25.

ปริมาณน้ำหล่อเย็น

L L ค่ะ

150

มิติข้อมูล

มม. มม.

2300*1880*1800

น้ำหนักรวม

กิโลกรัมและน้ำหนัก

3600
