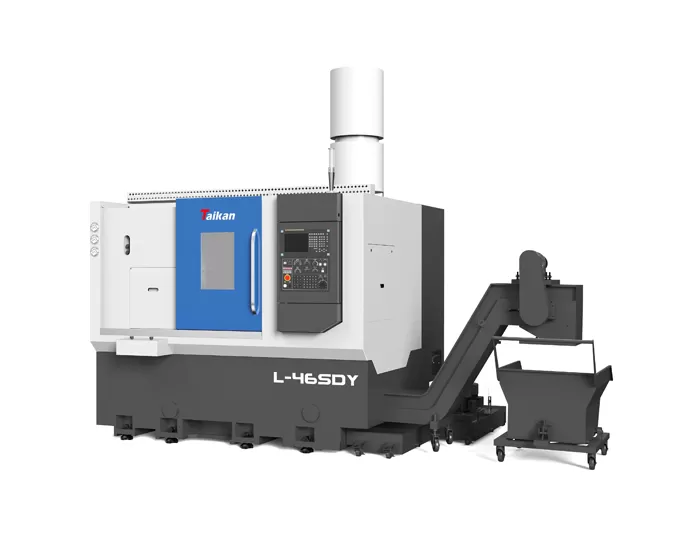

Name: เครื่องกลึงกลึง CNC แนวนอน (มิลลิ่ง) ความแม่นยำสูง L-46SDY
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

เครื่องกลึงกลึง CNC แนวนอน (มิลลิ่ง) ความแม่นยำสูง L-46SDY

สารประกอบการกลึงแนวนอน CNC (การกัด) พร้อมแกน Y

เทคโนโลยีทรงพลังเครื่องเดียวมีหลายฟังก์ชั่นหลายแบบชุดเล็ก

ลักษณะของ L-46SDY ความแม่นยำสูง CNC กลึงแนวนอน (มิลลิ่ง) กลึง

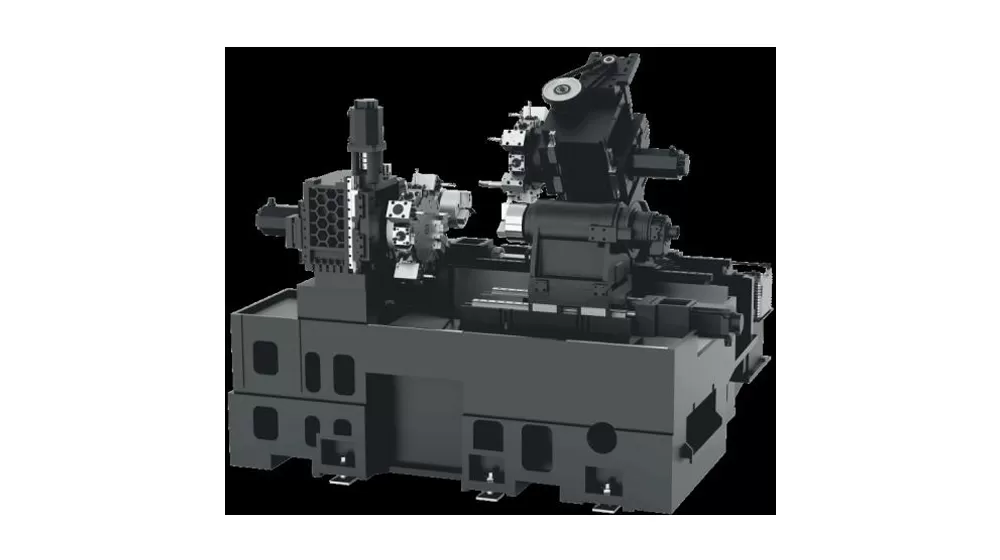

โดยรวมแล้ว

เครื่องมือกลึงและกัด CNC แบบแกนคู่และป้อมปืนคู่
การป้องกันที่ปิดสนิท, ประตูบานเลื่อนซ้ายเดี่ยว, อุปกรณ์ปล่อยอัตโนมัติเสริม, ถังน้ำเก็บชิปอิสระ, สายพานลำเลียงชิปอัตโนมัติ, ประสิทธิภาพการกำจัดชิปที่ดี

รางนำทางสำหรับนำทาง

ใช้ thk หรือไต้หวัน mi เชิงเส้นกลิ้งหรือลูกกลิ้งคู่มือรางญี่ปุ่น thk หรือไต้หวัน ppi. ลักษณะไดนามิกที่ดีความแม่นยำสูงและความแข็งแกร่งที่แข็งแกร่ง
มัน adopts โหลดคู่มือลูกกลิ้งเชิงเส้นและสกรูบอลซึ่งมีลักษณะของความเร็วที่รวดเร็วและความแม่นยำในการประมวลผลสูง

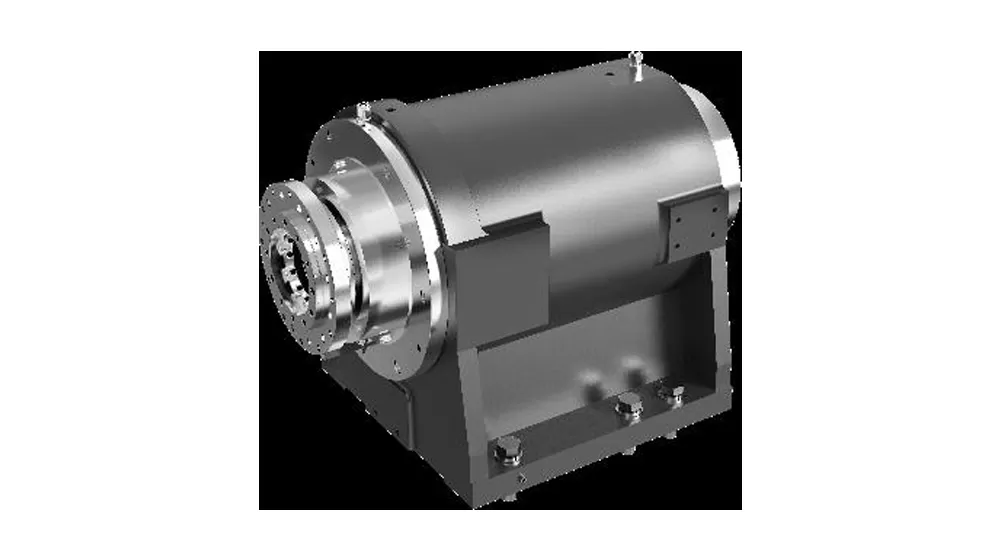

แกนหมุน

แกนไฟฟ้าแบบซิงโครนัสแม่เหล็กถาวรมีลักษณะไดนามิกที่ดีความแม่นยำสูงและความแข็งแกร่งที่แข็งแกร่ง
แกนหมุนไฟฟ้าเซอร์โวแบบซิงโครนัสมีความแม่นยำสูงเร่งความเร็วและลดความเร็วได้อย่างรวดเร็วและประหยัดพลังงาน

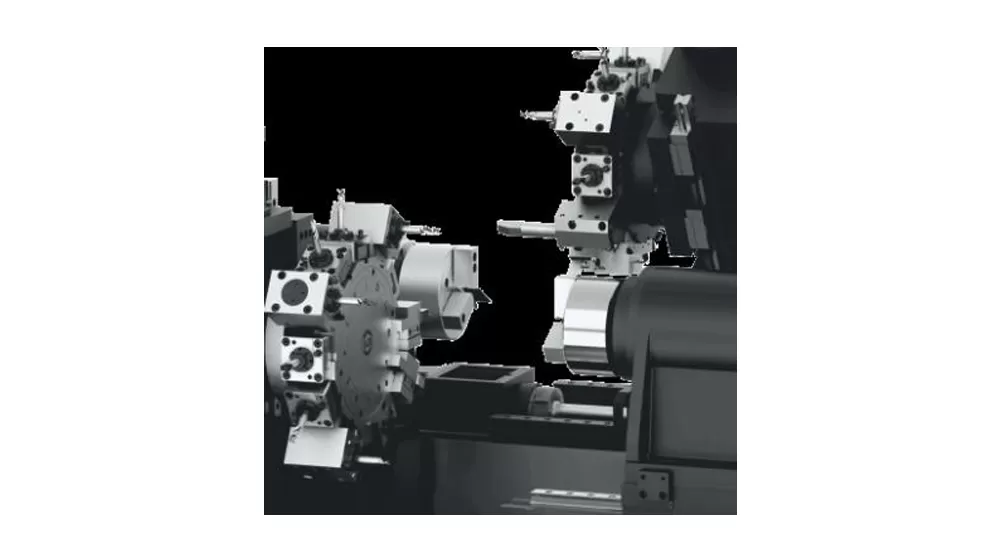

เครื่องมือเครื่องมือช่าง

อาศัยป้อมปืนยกเซอร์โวมีความแม่นยำสูงและความเร็วในการเปลี่ยนเครื่องมือที่รวดเร็วสามารถดำเนินการตามข้อกำหนดการประมวลผลที่ซับซ้อนและสามารถแทนที่ศูนย์เครื่องจักรกลและเครื่องแกะสลัก

การใช้เครื่องกลึงกลึง CNC แนวนอน (มิลลิ่ง) ที่มีความแม่นยำสูง L-46SDY

มันสามารถประมวลผลชิ้นงานที่มีเส้นผ่าศูนย์กลาง20-130มม. และความยาว2.5-130มม. เส้นผ่าศูนย์กลางการหมุนสูงสุดของอานคือ320มม. สามารถประมวลผลชิ้นส่วนเพลาสั้น (หรือแผ่นดิสก์) ที่มีรูปทรงเรขาคณิตที่ซับซ้อนขนาดต่างๆและความต้องการความแม่นยำสูง

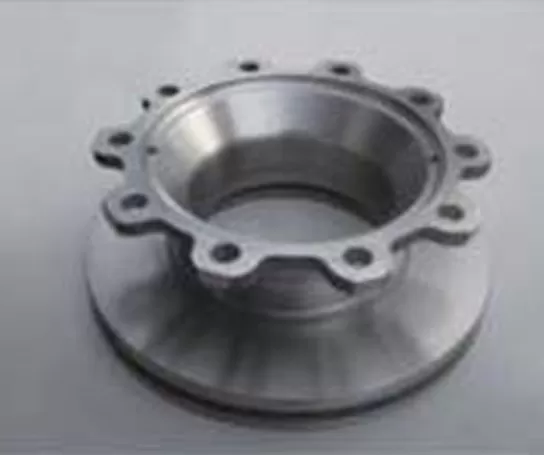

ตัวอย่างชิ้นงาน1

ตัวอย่างชิ้นงาน2

ตัวอย่างชิ้นงาน3

ตัวอย่างชิ้นงาน4

ข้อมูลเฉพาะของเครื่องกลึง CNC แนวนอน (มิลลิ่ง) ที่มีความแม่นยำสูง L-46SDY

สินค้าชิ้นนี้		ตัวเครื่อง	L-46SDY
ช่วงการตัดเฉือน	แม็กซ์เส้นผ่าศูนย์กลางแกว่งบนเตียง	มม. มม.	Φ570
	แม็กซ์การเปิดเส้นผ่าศูนย์กลางบนอาน	มม. มม.	Φ320
	แม็กซ์เส้นผ่าศูนย์กลางการหมุน	มม. มม.	Φ130
	แม็กซ์ความยาวการหมุน	มม. มม.	130
การเดินทางการเดินทาง	การเดินทางแกน X2และ X1	มม. มม.	200、300
	เดินทางแนวแกน Y1	มม. มม.	± 50
	การเดินทางด้วยเครื่องจักรที่มีประสิทธิภาพ Y1	มม. มม.	± 45
	การเดินทางแกน Z2และ Z1	มม. มม.	320、300
แกนหมุนหลัก/ย่อย	ขนาดหัวจับ	นิ้วนิ้วค่ะ	6 "ค่ะ
	แม็กซ์ความเร็ว	รอบต่อนาที	6000
	ความเร็วพื้นฐาน	รอบต่อนาที	2000
	ประเภทปลายแกนหมุน		A2-5
	แกนหมุนผ่านรูขนาด	มม. มม.	Φ57
	กำลังแกนหมุนมอเตอร์	กิโลวัตต์กิโลวัตต์	15/17.8
	เส้นผ่าศูนย์กลางบาร์ปรับได้	มม. มม.	Φ45
แกนหมุนมิลลิ่ง	แม็กซ์ความเร็ว	รอบต่อนาที	4000
	ความสามารถในการเจาะ	มม. มม.	Φ16 × 1.5
	ความสามารถในการแตะ	[Mm] X	M12x1.75
	ความสามารถในการแตะ	[มม.]	M12x1.75
	มอเตอร์แกนหมุน	กิโลวัตต์กิโลวัตต์	2.7
	ส่วนต่อประสานป้อมปืน		BMT45
ฟีดความเร็ว	X-Axis Rapid traverse SPEED	มิลลิเมตร/นาที	18000
	ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน Z	มิลลิเมตร/นาที	18000
	ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน Y	มิลลิเมตร/นาที	10000
มอเตอร์สำหรับมอเตอร์	มอเตอร์แกนหมุน	กิโลวัตต์กิโลวัตต์	> 11
มอเตอร์สำหรับมอเตอร์	มอเตอร์ปั๊มระบายความร้อน	กิโลวัตต์กิโลวัตต์	0.75
แหล่งไฟฟ้า/อากาศ	ความจุของแหล่งจ่ายไฟ (อัตราคงที่อย่างต่อเนื่อง)	KVA/กิโลวัตต์	64KVA/44.75KW
แหล่งไฟฟ้า/อากาศ	แหล่งอากาศ	L/Min	0.5mpa/100
อุปกรณ์ทำความเย็น	ความจุถังเก็บน้ำ	L L ค่ะ	130
ขนาด/น้ำหนัก	ระยะห่างจากศูนย์กลางแกนหมุนถึงพื้นดิน	มม. มม.	1070
	ความสูงของเครื่อง	มม. มม.	2060
	พื้นที่ครอบครอง (L × W)	Mm×mm	2410 (ไม่มีสายพานลำเลียงชิป) × 2210
	น้ำหนักเครื่อง (ประมาณ)	กิโลกรัมและน้ำหนัก	5000

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา

การควบคุมและซอฟต์แวร์

มิตซูบิชิมิตซูบิชิ

Fanuc

ซีเมนส์ของ

ซินเท็ก
