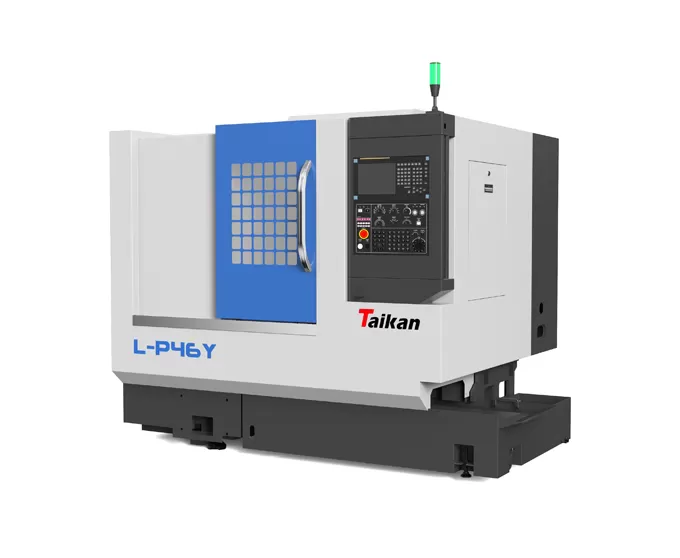

เครื่องกลึงกลึง CNC แนวนอน (มิลลิ่ง) ความแม่นยำสูง L-P46Y

ช่วงการตัดเฉือน

แม็กซ์เส้นผ่าศูนย์กลางแกว่งบนเตียง

มม. มม.

Φ500

เส้นผ่านศูนย์กลางของเครื่องจักร (ชนิดแผ่นดิสก์)

มม. มม.

Φ300

เส้นผ่าศูนย์กลางเครื่องจักรบนเครื่องตัด

มม. มม.

Φ160

ความยาวของเครื่องจักร

มม. มม.

350

การเดินทางการเดินทาง

การเดินทาง X-Axis

มม. มม.

550

กำลังมอเตอร์ X-Axis/แรงบิดของแผงลอย

กิโลวัตต์/นาโนเมตร

1.8/11

การเดินทางแนวแกน Z

มม. มม.

450

มอเตอร์แกน Z กำลังไฟ/แรงบิดแผงลอย

กิโลวัตต์/นาโนเมตร

1.8/11

การเดินทางแกน Y

มม. มม.

210

มอเตอร์แกน y/ แรงบิดแผงลอย

กิโลวัตต์/นาโนเมตร

1.2/7

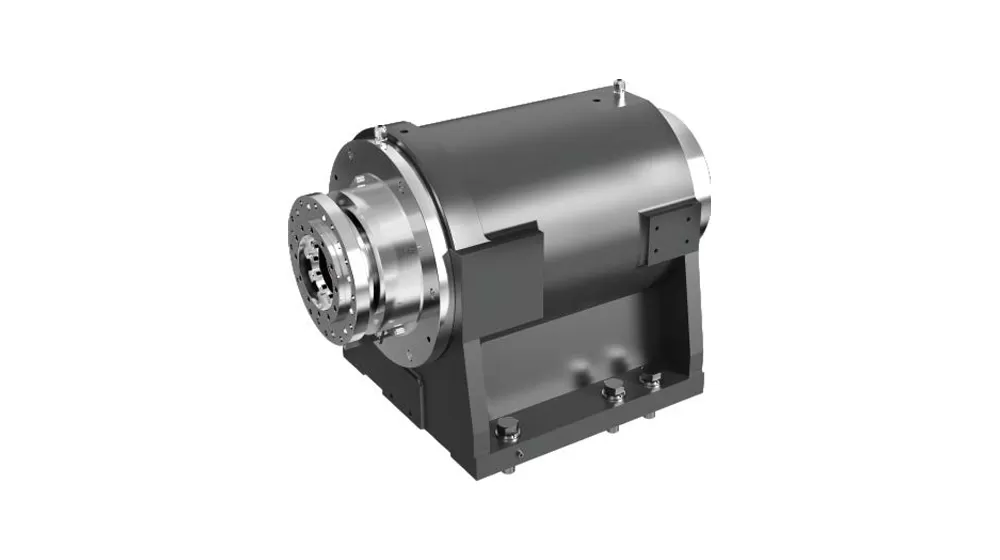

แกนหมุนเชิงกล

กำลังขับ (S1/S6)

กิโลวัตต์กิโลวัตต์

7.5/11

รูปแบบปลายแกนหมุน

A2-5

ความเร็วแกนหมุน

R/Min

0-6000

แกนหมุนผ่านเส้นผ่านศูนย์กลางรู

มม. มม.

Φ56

เส้นผ่าศูนย์กลางของก้านผูกผ่านรู

มม. มม.

Φ46

คอลเล็ต

คอลเล็ตกลวง

นิ้วนิ้วค่ะ

6.

กำลังมอเตอร์ไฟฟ้า

พิกัดมอเตอร์สปินเดิล/ครึ่งชั่วโมงต่อเนื่อง

กิโลวัตต์กิโลวัตต์

7.5/11

มอเตอร์แกน X

กิโลวัตต์กิโลวัตต์

1.8

มอเตอร์แกน Y

กิโลวัตต์กิโลวัตต์

1.2

มอเตอร์แกน Z

กิโลวัตต์กิโลวัตต์

1.8

เครื่องมือเปลี่ยนมอเตอร์

กิโลวัตต์กิโลวัตต์

0.75

มอเตอร์ไฮดรอลิก

กิโลวัตต์กิโลวัตต์

0.75

มอเตอร์ปั๊มน้ำหล่อเย็น

กิโลวัตต์กิโลวัตต์

0.45

ความเร็วความเร็วสูง

ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (แกน x)

เมตร/นาที

30-30

ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (แกน Z)

เมตร/นาที

30-30

ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (แกน Y)

เมตร/นาที

20 20นิ้ว

อัตราป้อนอาหารตัด

มิลลิเมตร/นาที

1 ~ 8000

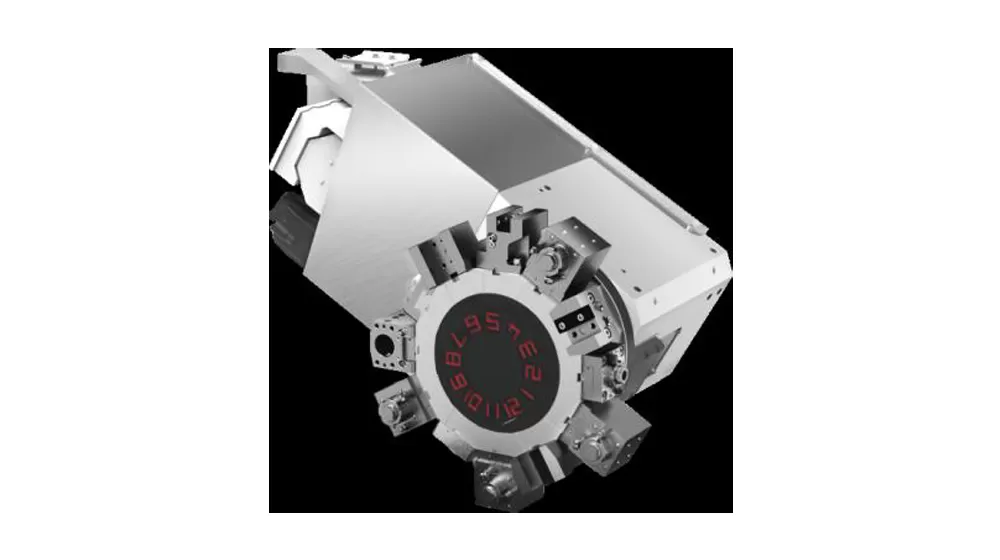

ที่วางเครื่องมือ

รูปแบบผู้ถือเครื่องมือ

ตัวยึดเครื่องมือเซอร์โว

ความจุของเครื่องมือ

ทีเชิร์ต

8นิ้ว8นิ้ว

ขนาดเครื่องมือวงกลมภายนอก

มม. มม.

20 × 20

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือที่น่าเบื่อ

มม. มม.

Φ25

ความสูงของป้อมปืน

มม. มม.

63นิ้ว63นิ้ว

4 4หัวพลังงาน

ข้อมูลจำเพาะของ Chuck

ER25

แกน a/b (4 4มอเตอร์คู่)

กิโลวัตต์กิโลวัตต์

1.2/1.2

แกน a/b (4 4มอเตอร์คู่)

รอบต่อนาที

0-3000

จำนวนเครื่องมือไฟฟ้า A-Axis

--

4 × ER25

จำนวนเครื่องมือไฟฟ้า B-Axis

--

4 × ER25

ความแม่นยำของเครื่องมือเครื่องจักร

ความถูกต้องของตำแหน่ง (แกน x)

มม. มม.

0.006

ความถูกต้องของตำแหน่ง (แกน Z)

มม. มม.

0.006

ความถูกต้องของตำแหน่ง (แกน Y)

มม. มม.

0.006

ความถูกต้องของตำแหน่งซ้ำ (แกน x)

มม. มม.

0.006

ความถูกต้องของตำแหน่งซ้ำ (แกน Z)

มม. มม.

0.006

ความถูกต้องของตำแหน่งซ้ำ (แกน Y)

มม. มม.

0.006

ความแม่นยำในการวางตำแหน่งแกน C

Arc วินาที/องศา

10/0.003

อื่นๆอีกมากมาย

ถังเก็บน้ำมัน

L L ค่ะ

60นิ้ว

ถังเก็บน้ำ

L L ค่ะ

100

ขนาดเครื่อง (ยาว × กว้าง × สูง)

มม. มม.

2200 × 2200 × 2300

น้ำหนักเครื่อง (น้ำหนักโดยประมาณ)

กิโลกรัมและน้ำหนัก

3100
