Name: ศูนย์เครื่องจักรกลแนวตั้ง T-10 boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของศูนย์เครื่องจักรกลแนวตั้ง T-10 boxway

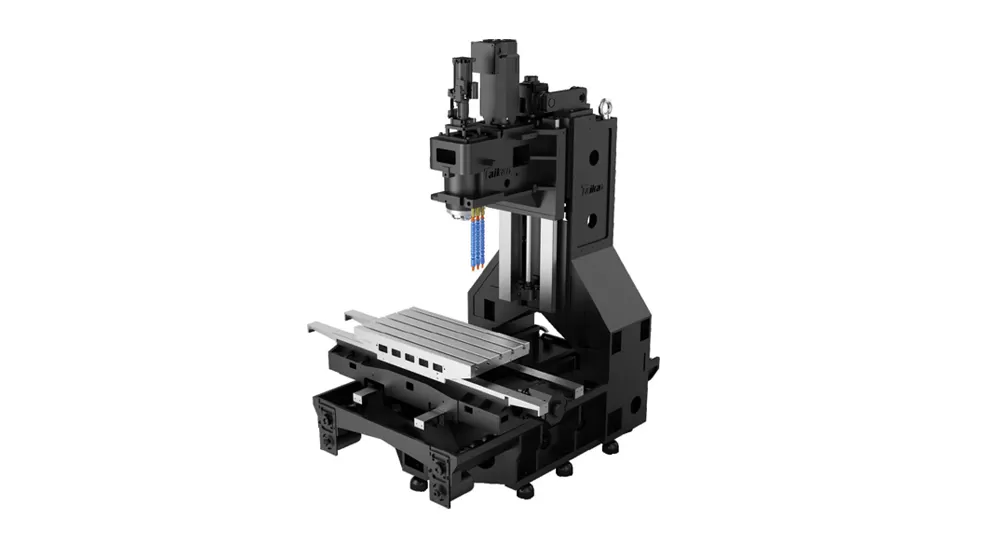

โครงสร้างเครื่อง

โครงสร้างแบบ cross-SLIDE แบบคอลัมน์คงที่พร้อมฐานที่มั่นคงขนาดใหญ่เพื่อให้แน่ใจว่าสามารถรับน้ำหนักได้สูง

ทำจากเหล็กหล่อที่มีความแข็งแรงสูงให้ความแข็งแกร่งที่ดีเยี่ยมและความแม่นยำที่มั่นคง

คู่มือกล่องสามแกน

แกน X, Y และ Z มีการเคลือบผิวด้วยเหล็กหล่อที่มีความแม่นยำสูงด้วยคอมโพสิตพื้นผิวที่ยึดติดกับการเคลือบ PTFE (polytetrafluoroethylene)

การออกแบบนี้มีความแข็งแกร่งสูงและการดูดซับแรงกระแทกที่ดีเยี่ยมทำให้เหมาะสำหรับการตัดเหล็กแม่พิมพ์ที่มีความแข็งสูง

แกนหมุน

ชุดแกนหมุนความเร็วสูง (BT40, 8000r/นาที) พร้อมการออกแบบเขาวงกตและการป้องกันม่านอากาศป้องกันไม่ให้ของเหลวตัดเข้าสู่ตลับลูกปืนแกนหมุน

ถ่วงแกน Z

ถ่วงกับคู่มือกลางช่วยเคลื่อนไหว headstock

เพิ่มประสิทธิภาพลักษณะการโหลดของแกน Z

การประยุกต์ใช้ศูนย์เครื่องจักรกลแนวตั้ง T-10 boxway

ส่วนใหญ่ใช้ในอุตสาหกรรมการผลิตแม่พิมพ์ก็ยังใช้กันอย่างแพร่หลายในการบินและอวกาศ, อุปกรณ์พลังงาน, การผลิตยานยนต์, อุปกรณ์ทางการแพทย์และอุตสาหกรรมอื่นๆ

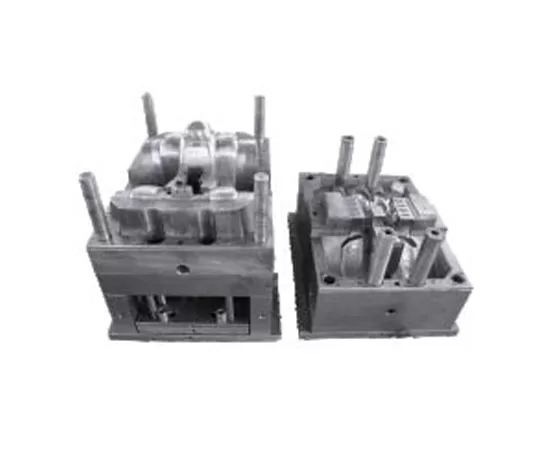

ตัวอย่างชิ้นงาน1

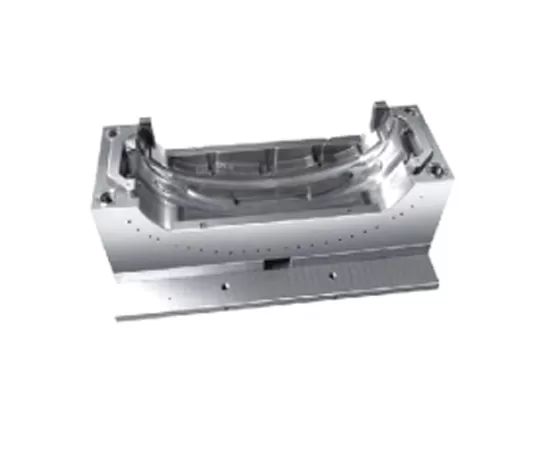

ตัวอย่างชิ้นงาน2

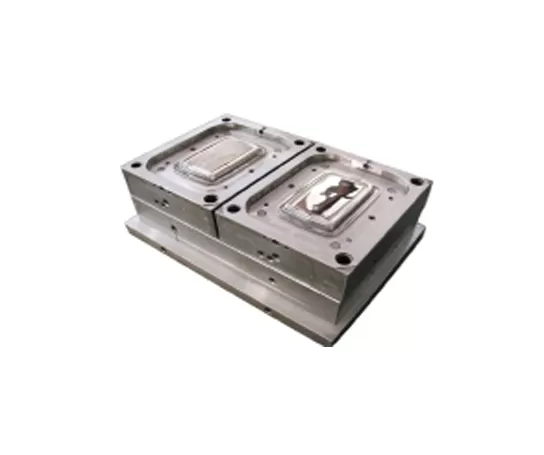

ตัวอย่างชิ้นงาน3

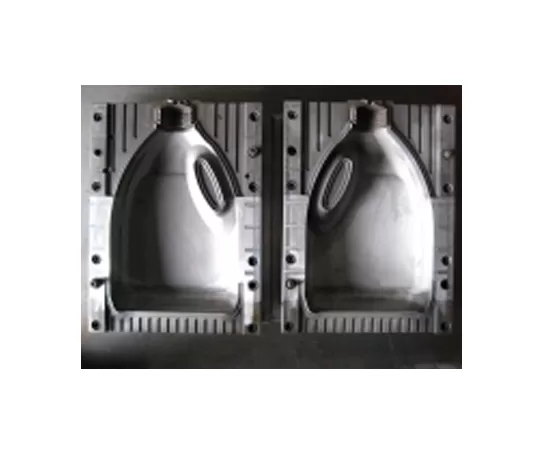

ตัวอย่างชิ้นงาน4

ข้อมูลจำเพาะของศูนย์เครื่องจักรกลแนวตั้ง T-10 boxway

สินค้าชิ้นนี้			ตัวเครื่อง	T-10	หมายเหตุหมายเหตุ
การเดินทางการเดินทาง	โต๊ะเดินทาง (แกน x)		มม. มม.	1000
	การเดินทางอาน (แกน Y)		มม. มม.	600
	Headstock TRAVEL (แกน Z)		มม. มม.	600
	แกนหมุนจมูกถึงโต๊ะ		มม. มม.	180 ~ 780
	แกนหมุนจากศูนย์กลางไปยังคอลัมน์		มม. มม.	600
โต๊ะสำหรับโต๊ะ	ตารางขนาด		มม. มม.	1300 × 600
	ความจุโหลดตาราง		กิโลกรัมและน้ำหนัก	800
	T-slots (QTY-width×pitch)		มม. มม.	5-18 × 120
แกนหมุน	กำลังมอเตอร์ (ต่อ/30นาที)		กิโลวัตต์กิโลวัตต์	7.5/11
	ช่วงความเร็ว		รอบต่อนาที	50 ~ 8000 (เข็มขัดขับเคลื่อน)
	เส้นผ่านศูนย์กลางแกนหมุน		มม. มม.	Ø150
	ประเภทผู้ถือเครื่องมือ		--	BT40
	แบบหมุดดึง		--	P40T-I (MAS403)
ความเร็วความเร็วสูง	ช่วงอัตราการป้อน		มิลลิเมตร/นาที	1-10,000
ความเร็วความเร็วสูง	ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (x/y/z)		เมตร/นาที	16/16/16
ความถูกต้องของ	ความถูกต้องของตำแหน่ง (x/y/z)		มม. มม.	0.008	Gb/ T18400.4 (การเดินทางเต็มรูปแบบ)
ความถูกต้องของ	ความสามารถในการทำซ้ำได้ (x/y/z)		มม. มม.	0.005
อื่นๆอีกมากมาย	ระบบซีเอ็นซี		--	มิตซูบิชิ M80VA
	อุปกรณ์จ่ายอากาศ	การไหลของน้ำ	L/Min	≥ 280 (ANR)
	อุปกรณ์จ่ายอากาศ	ความดันความดันสูง	MPa MPa	0.6-0.8
	ความต้องการพลังงาน		KVA ตัวนอก	25.
	ความจุถังน้ำหล่อเย็น		L L ค่ะ	350
	ขนาดเครื่อง		มม. มม.	3380 × 2610 × 2850	ทิศทางแกน x/y/z
	น้ำหนักเครื่อง (ประมาณ)		กิโลกรัมและน้ำหนัก	6900

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา
