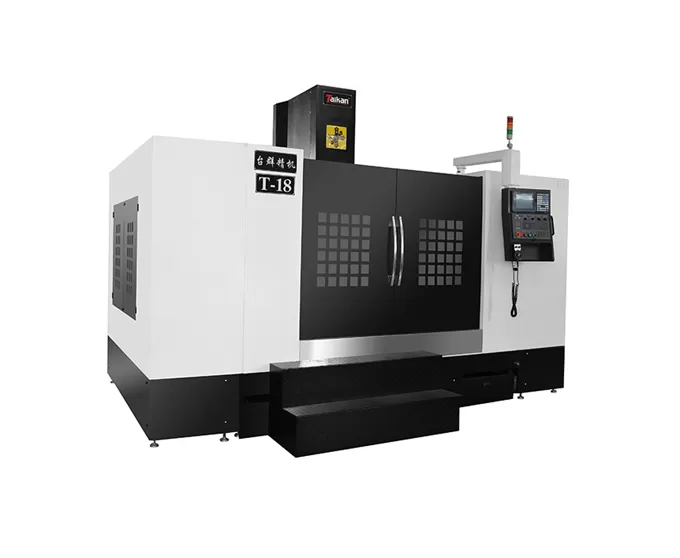

ศูนย์เครื่องจักรกลแนวตั้ง T-18 boxway

การเดินทางการเดินทาง

โต๊ะเดินทาง (แกน x)

มม. มม.

1800

การเดินทางอาน (แกน Y)

มม. มม.

900

Headstock TRAVEL (แกน Z)

มม. มม.

680

แกนหมุนจมูกถึงโต๊ะ

มม. มม.

160 ~ 840

แกนหมุนจากศูนย์กลางไปยังคอลัมน์

มม. มม.

950

โต๊ะสำหรับโต๊ะ

ตารางขนาด

มม. มม.

2000 × 900

ความจุโหลดตาราง

กิโลกรัมและน้ำหนัก

1600

T-slots (QTY-width×pitch)

มม. มม.

5-22 × 165

แกนหมุน

กำลังมอเตอร์ (ต่อ/30นาที)

กิโลวัตต์กิโลวัตต์

18.5/22ค่ะ

ช่วงความเร็ว

รอบต่อนาที

50 ~ 8000 (เข็มขัดขับเคลื่อน)

เส้นผ่านศูนย์กลางแกนหมุน

มม. มม.

Φ190

ประเภทผู้ถือเครื่องมือ

--

BT50

แบบหมุดดึง

--

P50T-I(MAS403)

ความเร็วความเร็วสูง

ช่วงอัตราการป้อน

มิลลิเมตร/นาที

1-10000

ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (x/y/z)

เมตร/นาที

41255

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (x/y/z)

มม. มม.

0.024

Gb/ T18400.4 (การเดินทางเต็มรูปแบบ)

ความสามารถในการทำซ้ำได้ (x/y/z)

มม. มม.

0.012

อื่นๆอีกมากมาย

ระบบซีเอ็นซี

--

มิตซูบิชิ M80VA

อุปกรณ์จ่ายอากาศ

การไหลของน้ำ

L/Min

≥ 280 (ANR)

ความดันความดันสูง

MPa MPa

0.6 ~ 0.8

ความต้องการพลังงาน

KVA ตัวนอก

45-45

ความจุถังน้ำหล่อเย็น

L L ค่ะ

400

ขนาดเครื่อง

มม. มม.

4850 × 3500 × 3500

ทิศทางแกน x/y/z

น้ำหนักเครื่อง (ประมาณ)

กิโลกรัมและน้ำหนัก

14750
