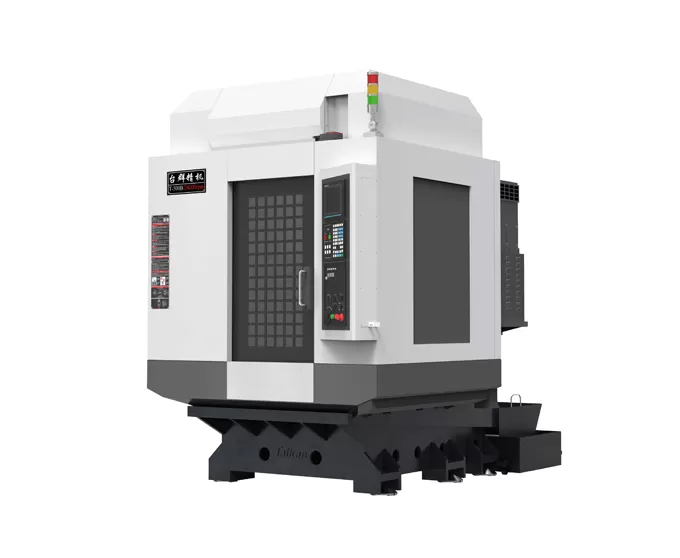

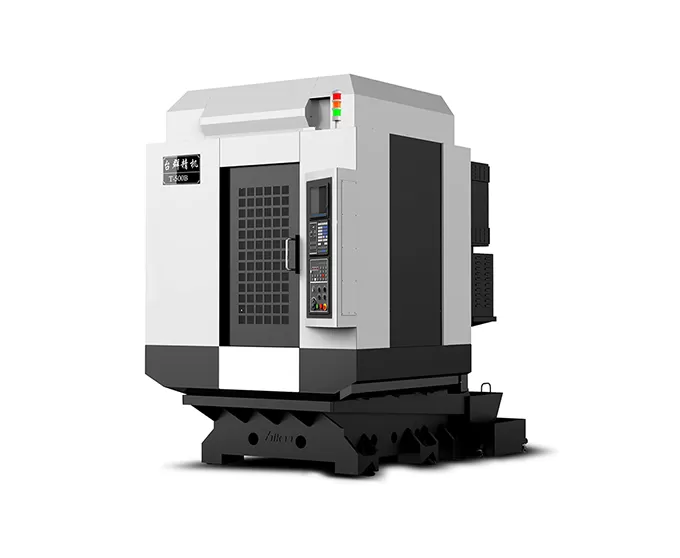

Name: T-500B ศูนย์เจาะและกัดด้วยความเร็วสูงและความแม่นยำสูง
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของ T-500B ศูนย์เจาะและกัดด้วยความเร็วสูงและความแม่นยำสูง

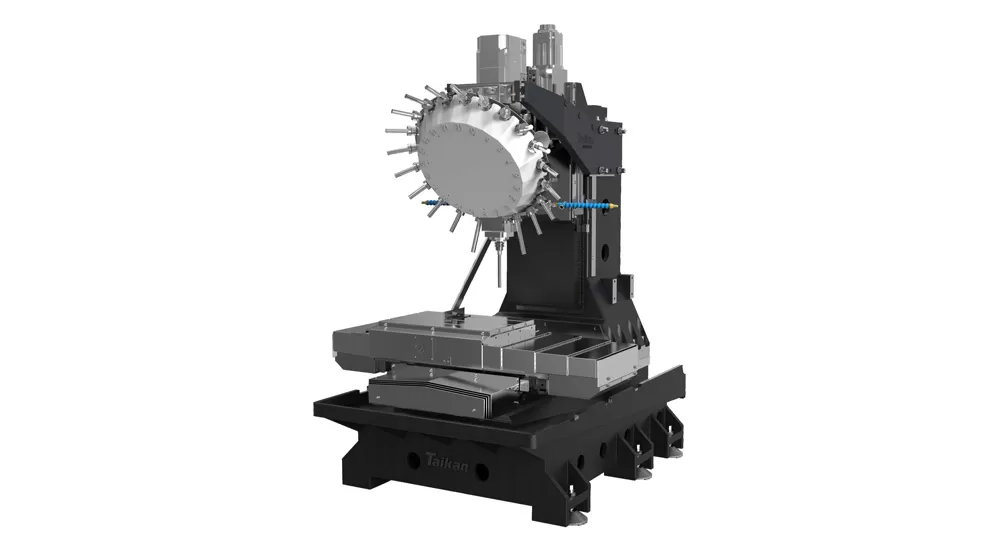

โครงสร้างฐานรอง

โครงสร้างฐานได้รับการออกแบบด้วยการวิเคราะห์แบบดิจิตอลและวิศวกรรมที่มีความแม่นยำซึ่งมีช่วงขนาดใหญ่ที่มีการรองรับหกจุดช่วยเพิ่มความแข็งแกร่งและความต้านทานการสั่นสะเทือนของเครื่องได้อย่างมีประสิทธิภาพมั่นใจได้ถึงความเสถียรและความแม่นยำสูงในระหว่างกระบวนการตัดเฉือน

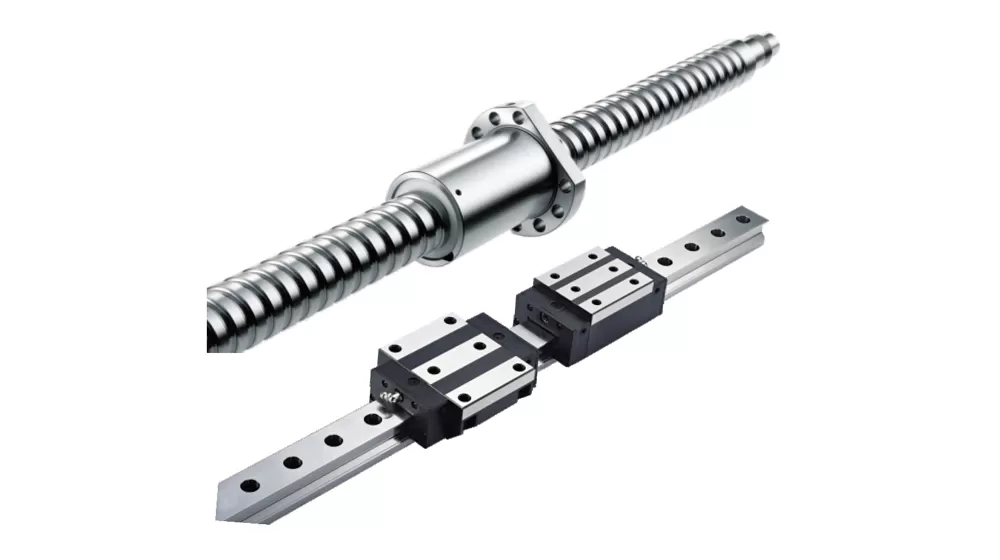

แกน X, Y, Z

แกนทั้งสามแกนมีการติดตั้งสกรูลูกที่มีความแม่นยำและรางคู่มือใช้คู่มือเชิงเส้นที่มีความแม่นยำสูงเพื่อให้มั่นใจว่าการทำงานที่ราบรื่นและตำแหน่งที่แม่นยำสำหรับความแม่นยำในการตัดเฉือนที่โดดเด่นและความน่าเชื่อถือ

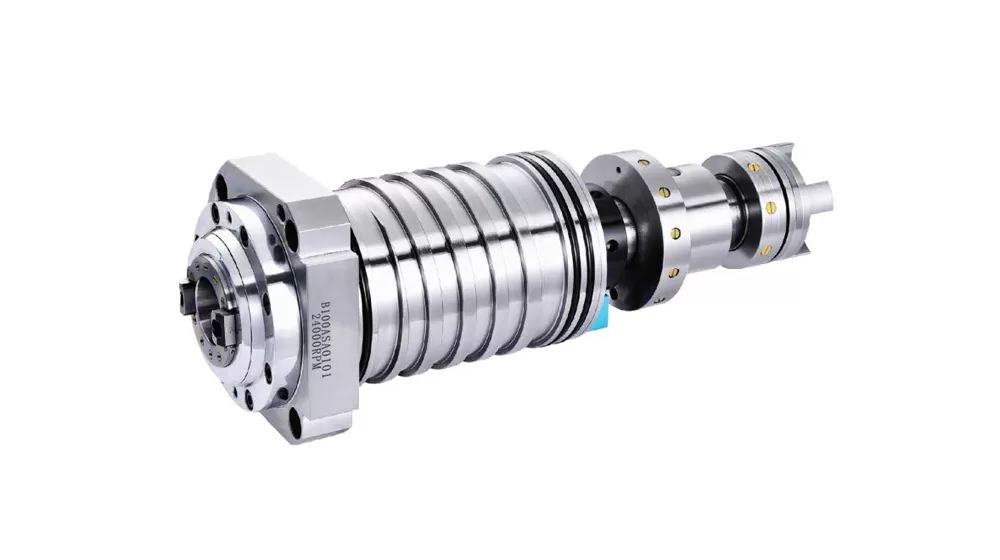

แกนหมุนไดรฟ์ตรง

แกนหมุนมีระบบส่งกำลังโดยตรงช่วยลดข้อผิดพลาดในการแตะด้วยความเร็วสูงและรับประกันประสิทธิภาพที่ยอดเยี่ยมด้วยกำลังขับสูงในการตัดเฉือนความเร็วสูง

แกนหมุนความเร็วสูงตอบสนองได้อย่างรวดเร็วและติดตั้งตลับลูกปืนเซรามิกช่วยยืดอายุแกนหมุนได้อย่างมาก

แกนหมุนเกรดความแม่นยำเป็นมาตรฐานที่มีความเร็วสูงสุดถึง24,000รอบต่อนาทีตอบสนองความต้องการของการตัดเฉือนที่มีความแม่นยำสูงและความเร็วสูง

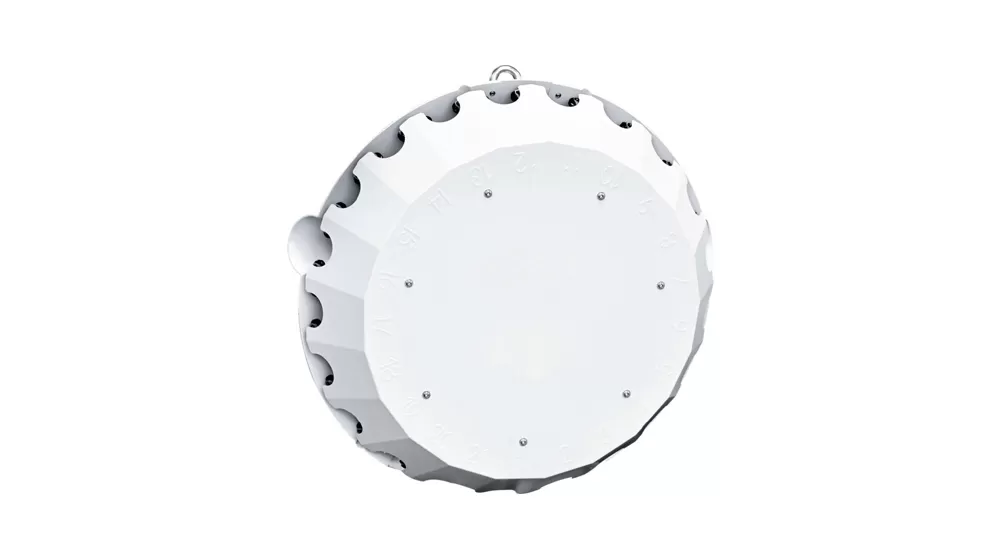

เครื่องเปลี่ยนเครื่องมือเซอร์โวความเร็วสูง

ระบบเปลี่ยนเครื่องมือ PLC ที่ปรับให้เหมาะสมให้กระบวนการเปลี่ยนเครื่องมือที่รวดเร็วและเสถียรช่วยลดเวลาในการเปลี่ยนเครื่องมือและเวลาที่ไม่ใช่เครื่องจักรได้อย่างมากจึงปรับปรุงประสิทธิภาพการตัดเฉือนโดยรวม

แกน Z ได้รับการออกแบบด้วยการเพิ่มประสิทธิภาพเพื่อเพิ่มความแข็งแกร่งและปรับปรุงการเร่งความเร็วอย่างมากลดเวลาเดินทางที่ไม่ได้ใช้งานและเพิ่มประสิทธิภาพในการตัดเฉือนและการตอบสนองของเครื่องจักร

เครื่องเปลี่ยนเครื่องมือเซอร์โวความเร็วสูง

วิดีโอของ T-500B ศูนย์เจาะและกัดด้วยความเร็วสูงและความแม่นยำสูง

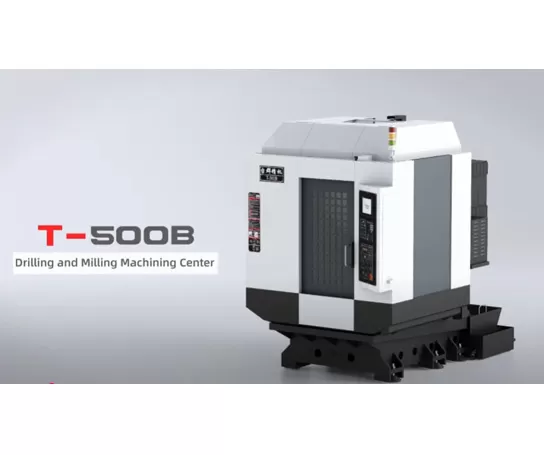

ศูนย์เครื่องจักรกลเจาะและต๊าปเกลียว T-500B

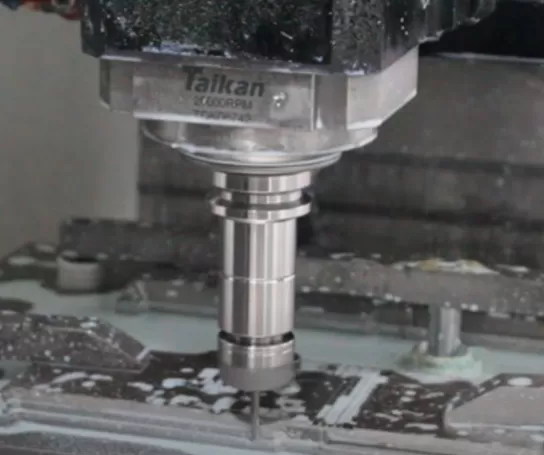

วิดีโอการประมวลผลศูนย์เครื่องจักรกลเจาะและต๊าปเกลียว T-500B

การประยุกต์ใช้ T-500B ศูนย์เจาะและกัดด้วยความเร็วสูงและความแม่นยำสูง

ใช้กันอย่างแพร่หลายในอุตสาหกรรม3C, ชิ้นส่วนยานยนต์, การประมวลผลแม่พิมพ์ขนาดเล็ก, อุปกรณ์ทางการแพทย์และอุตสาหกรรมอื่นๆสำหรับการตัดเฉือนของชิ้นส่วนแผ่นขนาดเล็ก, ชิ้นส่วนแผ่นดิสก์และเรือน

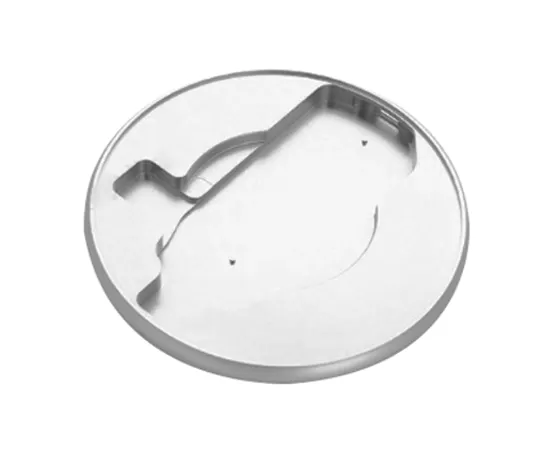

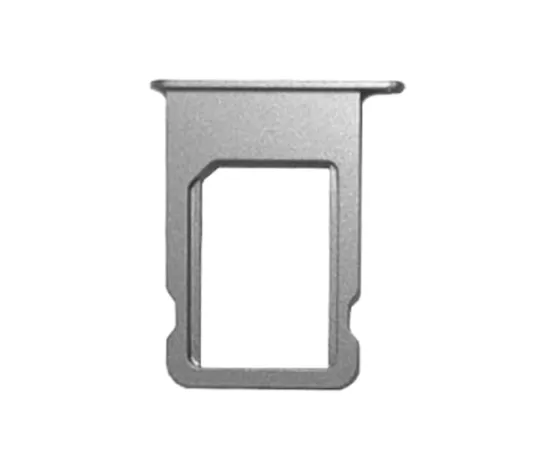

ตัวอย่างชิ้นงาน1

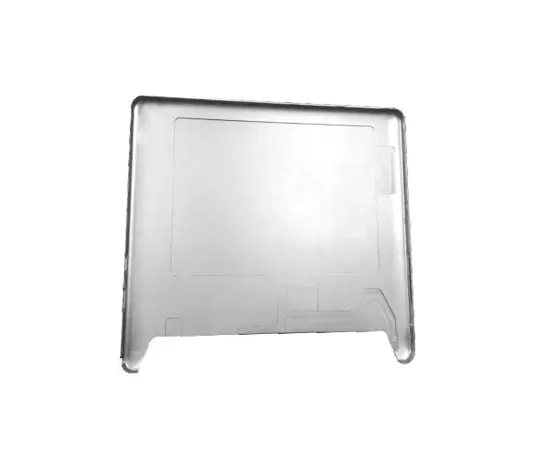

ตัวอย่างชิ้นงาน2

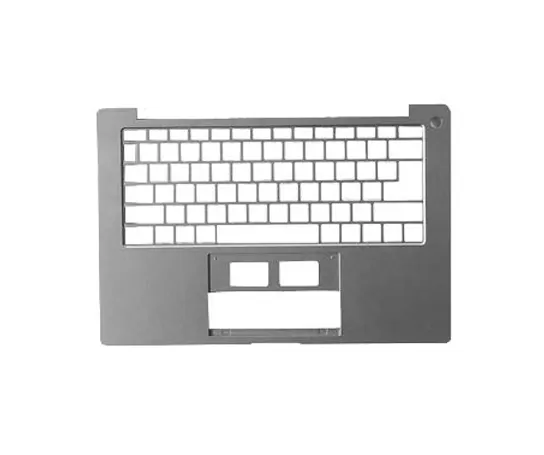

ตัวอย่างชิ้นงาน3

ตัวอย่างชิ้นงาน4

ข้อมูลจำเพาะของ T-500B ศูนย์เจาะและกัดด้วยความเร็วสูงและความแม่นยำสูง

สินค้าชิ้นนี้			ตัวเครื่อง	T-500B	หมายเหตุหมายเหตุ
การเดินทางการเดินทาง	โต๊ะเดินทาง (แกน x)		มม. มม.	500
	การเดินทางอาน (แกน Y)		มม. มม.	400
	Headstock TRAVEL (แกน Z)		มม. มม.	320
	ระยะห่างจากจมูกแกนหมุนไปยังพื้นผิวโต๊ะ		มม. มม.	180-500
	ระยะห่างจากศูนย์กลางแกนหมุนไปยังพื้นผิวคู่มือคอลัมน์		มม. มม.	445
โต๊ะสำหรับโต๊ะ	ตารางขนาด		มม. มม.	620*400
	แม็กซ์โหลด		กิโลกรัมและน้ำหนัก	250
	T-Slot (จำนวนช่อง-ความกว้างของช่อง * ระยะห่าง)		มม. มม.	3-14*120
แกนหมุน	กำลังมอเตอร์ (พิกัด/เวลาสั้น)		กิโลวัตต์กิโลวัตต์	3.7/5.5
	แรงบิดมอเตอร์ (จัดอันดับ/เวลาสั้น)		N.m ค่ะ	14.1/21
	ความเร็วของมอเตอร์แกนหมุน		รอบต่อนาที	20-24000
	แกนหมุนเรียว		///	BT30
ความเร็วความเร็วสูง	ช่วงความเร็วฟีดตัด		มิลลิเมตร/นาที	1-15000
ความเร็วความเร็วสูง	X/y/z Axis Rapid traverse SPEED		เมตร/นาที	48/48/48
ความถูกต้องของ	ความถูกต้องของตำแหน่ง (x/y/z)		มม. มม.	0.006	GB/T 18400.4 (การเดินทางเต็มรูปแบบ)
ความถูกต้องของ	ความสามารถในการทำซ้ำได้ (x/y/z)		มม. มม.	0.004	GB/T 18400.4 (การเดินทางเต็มรูปแบบ)
นิตยสารเครื่องมือ	ความจุที่เก็บเครื่องมือ		ชิ้นต่อชิ้น	21นิ้ว
	แม็กซ์น้ำหนักเครื่องมือ		กิโลกรัมและน้ำหนัก	3.
	แม็กซ์ความยาวของเครื่องมือ		มม. มม.	300
	แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)		มม. มม.	Ф60/Ф80
อื่นๆอีกมากมาย	ระบบซีเอ็นซี			มิตซูบิชิ M80VA
	แหล่งอากาศ	การไหลของน้ำ	L/Min	≥ 200(ANR)
	แหล่งอากาศ	เครื่องอัดอากาศ	MPa MPa	0.6-0.8
	ความจุของอุปกรณ์		KVA ตัวนอก	15นิ้ว
	แม็กซ์ความจุถังน้ำหล่อเย็น		L L ค่ะ	145
	ขนาดเครื่อง		มม. มม.	169026602320	สอดคล้องกับแกน x * Y * Z
	น้ำหนัก (โดยประมาณ)		กิโลกรัมและน้ำหนัก	3100

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา
