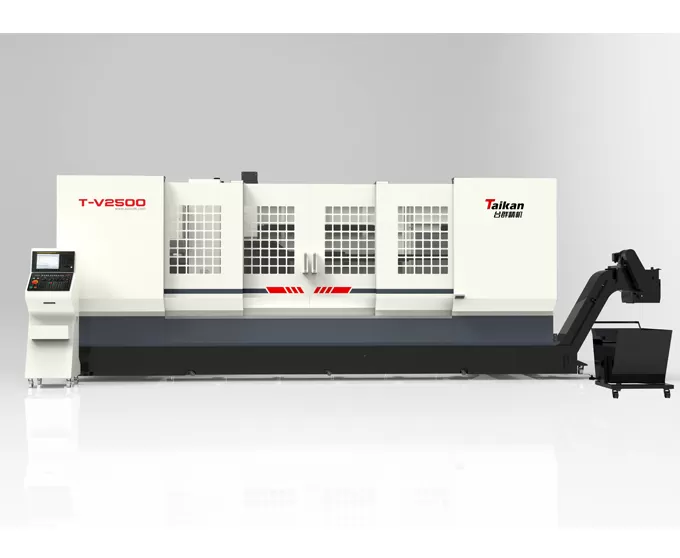

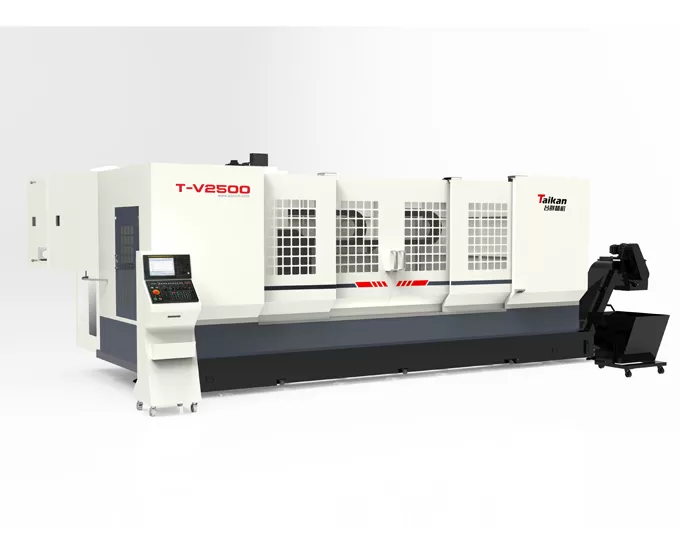

Name: T-V2500การเคลื่อนย้ายคอลัมน์โปรไฟล์ศูนย์เครื่องจักรกล
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของศูนย์เครื่องจักรกลโปรไฟล์คอลัมน์เคลื่อนที่ของ T-V2500

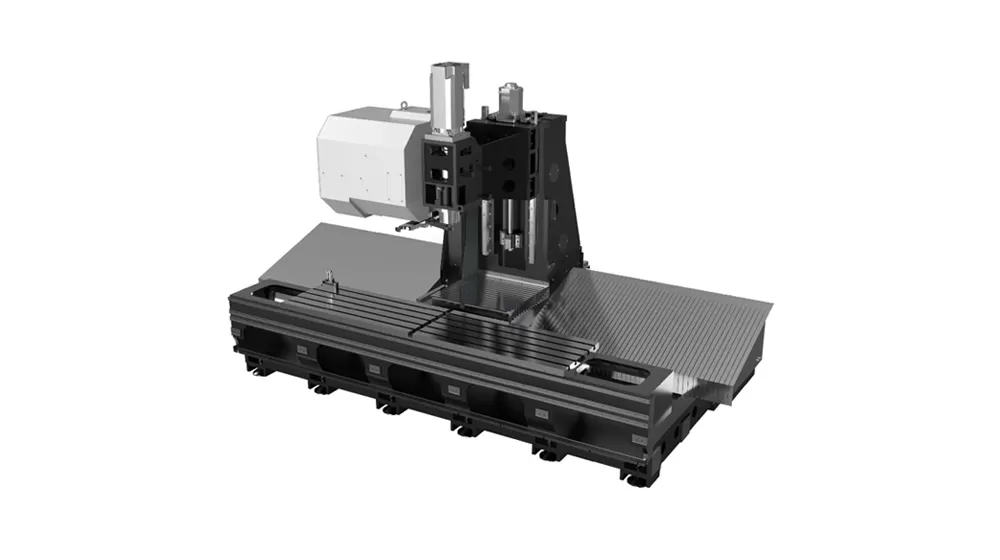

การออกแบบโครงสร้างสำหรับชิ้นงานยาว

เครื่องมือกลนี้มีโครงสร้างโต๊ะทำงานและเคลื่อนย้ายคอลัมน์คงที่ออกแบบมาเฉพาะสำหรับชิ้นส่วนขนาดใหญ่แคบและยาวด้วยช่วงการเดินทาง2500 ~ 6500มม. และ50ม./นาทีความเร็วสูง Motion ตอบสนองความต้องการการประมวลผลที่มีประสิทธิภาพสูงของชิ้นงานยาว

ฐานเชื่อมมาตรฐานมีต้นทุนต่ำและจัดส่งที่รวดเร็วเหมาะสำหรับการติดตั้งการผลิตที่รวดเร็ว
ฐานเหล็กหล่อเสริมให้ความเสถียรและความต้านทานการสั่นสะเทือนที่สูงขึ้นลดการเสียรูปและรับประกันความแม่นยำเพิ่มประสิทธิภาพโดยรวม

ระบบป้อนอาหารประสิทธิภาพสูง

แกน X, Y, Z มีการติดตั้งคู่มือเชิงเส้นลูกที่มีความแม่นยำสูงเพื่อให้มั่นใจว่าการเคลื่อนไหวของฟีดความเร็วสูงและความแม่นยำสูง

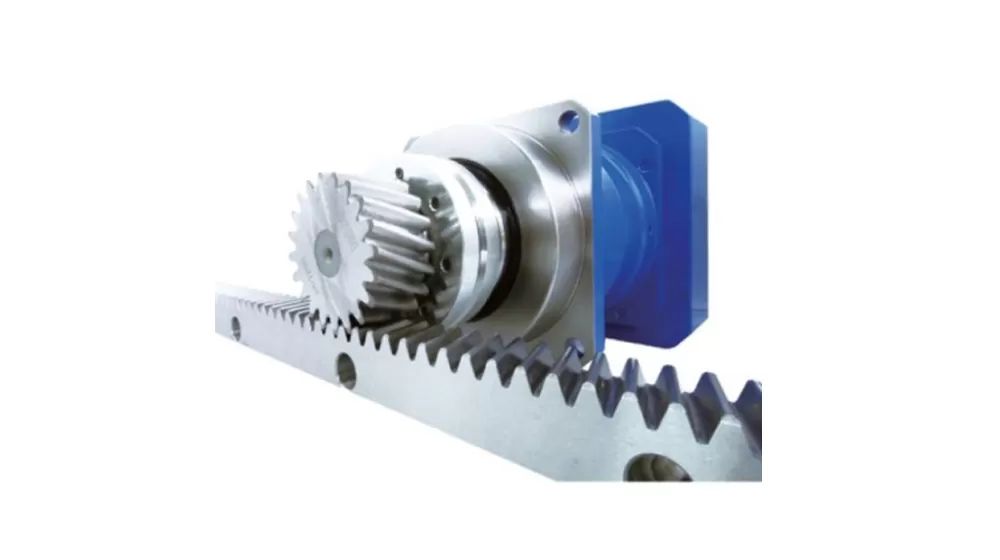

แกน X ใช้ระบบไดรฟ์แร็คเกียร์เพื่อรองรับการเคลื่อนไหวความเร็วสูงในการเดินทางที่ยาวนานในขณะที่ยังรองรับการกำหนดค่าแบบแยกส่วน
แกน y/z ถูกขับเคลื่อนโดยสกรูบอลให้ความแข็งแกร่งและความแม่นยำที่ดีเยี่ยมเพื่อให้มั่นใจว่าคุณภาพการตัดเฉือนที่มั่นคง

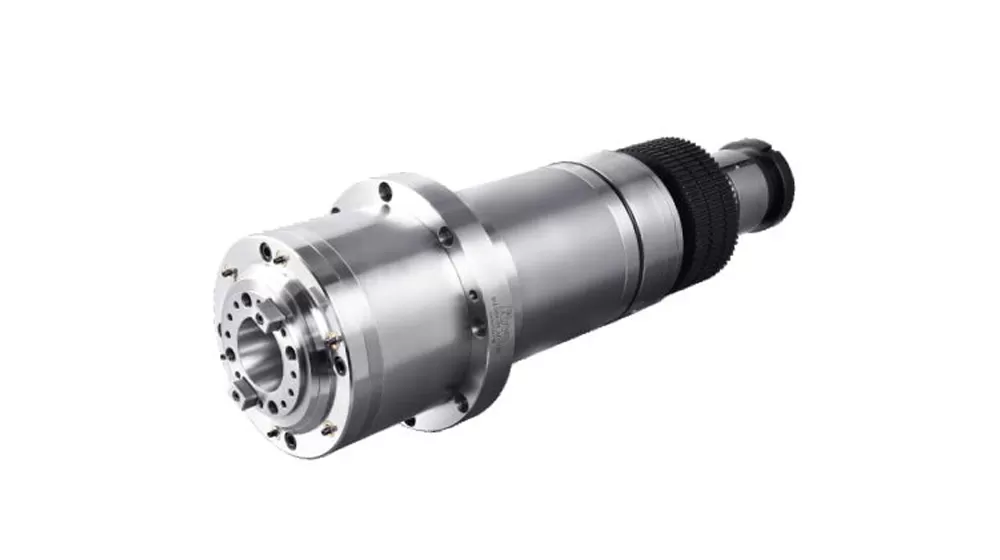

หน่วยแกนหมุนความเร็วสูง taikan

พร้อมกับแกนหมุนไดรฟ์ตรง BT40-12000r/นาทีให้ประสิทธิภาพการตัดความเร็วสูงที่ยอดเยี่ยมเพื่อตอบสนองความต้องการในการประมวลผลที่ซับซ้อน
ปลายด้านหน้าของแกนหมุนมีการออกแบบเขาวงกตและมีระบบป้องกันม่านอากาศเพื่อป้องกันไม่ให้น้ำหล่อเย็นเข้าสู่ตลับลูกปืนแกนหมุนได้อย่างมีประสิทธิภาพช่วยยืดอายุแกนหมุน

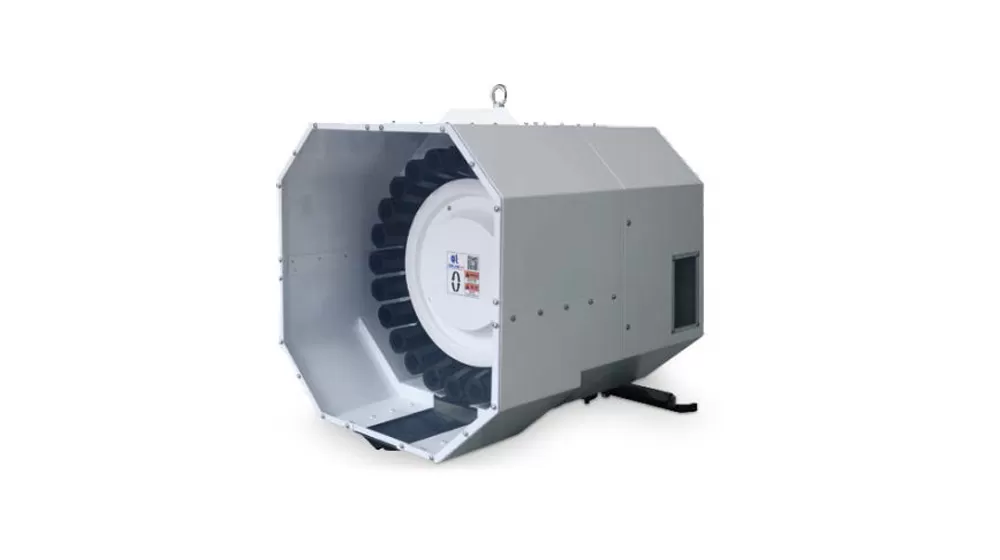

BT 40 (นิตยสารประเภทดิสก์)

24-เครื่องมือ
ประสิทธิภาพที่เชื่อถือได้สูงเสถียรและรองรับการเปลี่ยนแปลงเครื่องมืออย่างรวดเร็วเพื่อปรับปรุงประสิทธิภาพการผลิต

การประยุกต์ใช้ศูนย์เครื่องจักรกลโปรไฟล์คอลัมน์เคลื่อนที่ของ T-V2500

ใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่น5G, พลังงานใหม่, ยานยนต์, อิเล็กทรอนิกส์, การผลิตเครื่องจักรและเครื่องใช้ภายในบ้านเหมาะสำหรับการประมวลผลมวลของหลุมติดตั้ง, ร่องระบายน้ำ, หลุมล็อค, หลุมรูปและคุณสมบัติอื่นๆในโปรไฟล์อลูมิเนียมแคบและยาว

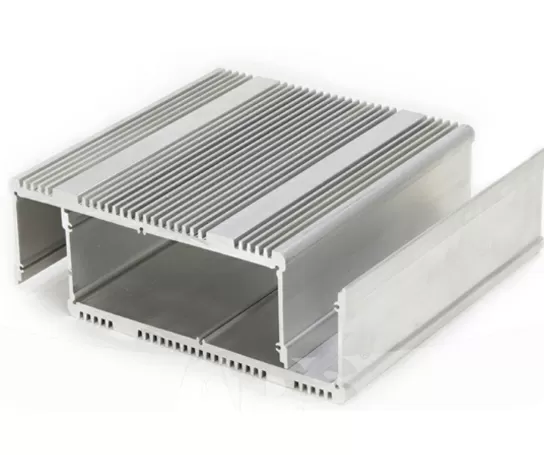

ตัวอย่างชิ้นงาน1

ตัวอย่างชิ้นงาน2

ข้อมูลจำเพาะของศูนย์เครื่องจักรกลโปรไฟล์คอลัมน์เคลื่อนที่ของ T-V2500

สินค้าชิ้นนี้			ตัวเครื่อง	T-V2500	หมายเหตุหมายเหตุ
การเดินทางการเดินทาง	โต๊ะเดินทาง (แกน x)		มม. มม.	2500
	การเดินทางอาน (แกน Y)		มม. มม.	550
	Headstock TRAVEL (แกน Z)		มม. มม.	550
	ระยะห่างจากจมูกแกนหมุนไปยังโต๊ะ		มม. มม.	150-700
โต๊ะสำหรับโต๊ะ	ตารางขนาด		มม. มม.	2500*550
	แม็กซ์โหลด		กิโลกรัมและน้ำหนัก	800
	T-Slot (ตัวเลข-กว้าง * ระยะห่าง)		มม. มม.	5-18*100
แกนหมุน	กำลังมอเตอร์ (พิกัด/เวลาสั้น)		กิโลวัตต์กิโลวัตต์	7.5/11
	แรงบิดมอเตอร์ (จัดอันดับ/เวลาสั้น)		N.m ค่ะ	35.8/95.5
	ความเร็วแกนหมุน		รอบต่อนาที	20-12000
	เส้นผ่านศูนย์กลางแกนหมุน		มม. มม.	Ф150
	แกนหมุนเรียว		///	BT40
ความเร็วความเร็วสูง	ช่วงความเร็วฟีดตัด		มิลลิเมตร/นาที	1-10000
ความเร็วความเร็วสูง	X/y/z Axis Rapid traverse SPEED		เมตร/นาที	50/28/28
ความถูกต้องของ	ความถูกต้องของตำแหน่ง (x/y/z)		มม. มม.	0.05/0.01/0.01	GB/T 18400.4
ความถูกต้องของ	ความสามารถในการทำซ้ำได้ (x/y/z)		มม. มม.	0.03/0.008/0.008	(การเดินทางเต็มรูปแบบ)
นิตยสารเครื่องมือ	ความจุนิตยสารเครื่องมือ		ทีเชิร์ต	24ช่อง
	แม็กซ์น้ำหนักเครื่องมือ		กิโลกรัมและน้ำหนัก	7นิ้ว7นิ้ว
	แม็กซ์ความยาวของเครื่องมือ		มม. มม.	250
	แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)		มม. มม.	Ф75/Ф150
อื่นๆอีกมากมาย	ระบบซีเอ็นซี		///	มิตซูบิชิ M80VB
	แหล่งอากาศ	การไหลของน้ำ	L/Min	≥ 280(ANR)
	แหล่งอากาศ	เครื่องอัดอากาศ	MPa MPa	0.6-0.8
	ความจุของอุปกรณ์		KVA ตัวนอก	25.
	ความจุถังน้ำหล่อเย็น		L L ค่ะ	350
	ขนาดเครื่อง		มม. มม.	680032002800	สอดคล้องกับแกน x * Y * Z
	น้ำหนัก (โดยประมาณ)		กิโลกรัมและน้ำหนัก	9000

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา
