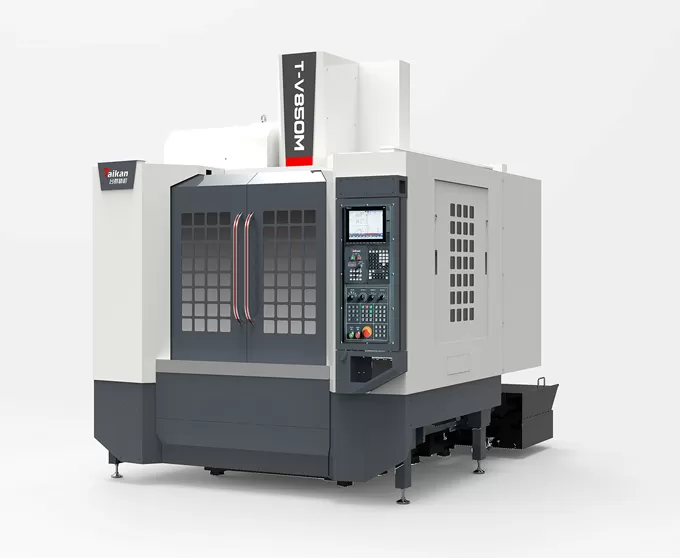

T-V850M ศูนย์เครื่องจักรกลแนวตั้งความเร็วสูงและความแข็งแกร่งสูง

การเดินทางการเดินทาง

โต๊ะเดินทาง (แกน x)

มม. มม.

850

การเดินทางอาน (แกน Y)

มม. มม.

550

Headstock TRAVEL (แกน Z)

มม. มม.

550

ระยะห่างจากจมูกแกนหมุนไปยังพื้นผิวโต๊ะ

มม. มม.

150 ~ 700

ระยะห่างจากศูนย์กลางแกนหมุนไปยังพื้นผิวคู่มือคอลัมน์

มม. มม.

613

โต๊ะทำงานได้

ตารางขนาด

มม. มม.

1000*550

แม็กซ์โหลด (แม้โหลดแบริ่ง)

กิโลกรัมและน้ำหนัก

600

T-Slot (จำนวนช่อง-ความกว้างของช่อง * ระยะห่าง)

มม. มม.

5-18*100

แกนหมุน

กำลังมอเตอร์ (พิกัด/เวลาสั้น)

กิโลวัตต์กิโลวัตต์

11/15

แรงบิดมอเตอร์ (จัดอันดับ/เวลาสั้น)

N.m ค่ะ

52.5/118

ช่วงความเร็ว

R/Min

50 ~ 8000 (เข็มขัด)

เส้นผ่านศูนย์กลางแกนหมุน

มม. มม.

Φ150

แกนหมุนเรียว

///

BT40

ข้อมูลจำเพาะของหมุดย้ำ

///

P40T-I(MAS403)

ความเร็วความเร็วสูง

ช่วงความเร็วฟีดตัด

มิลลิเมตร/นาที

1-10000

X/y/z Axis Rapid traverse SPEED

เมตร/นาที

36/36/30

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (x/y/z)

มม. มม.

0.008

Gb/ T18400.4 (การเดินทางเต็มรูปแบบ)

ความสามารถในการทำซ้ำได้ (x/y/z)

มม. มม.

0.005

นิตยสารเครื่องมือ

ความจุของเครื่องมือ

ชิ้นต่อชิ้น

24ช่อง

แม็กซ์น้ำหนักเครื่องมือ

กิโลกรัมและน้ำหนัก

7นิ้ว7นิ้ว

แม็กซ์ความยาวของเครื่องมือ

มม. มม.

250

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)

มม. มม.

Φ75/Φ150

อื่นๆอีกมากมาย

ถ่วงแกน Z

///

///

ระบบซีเอ็นซี

///

มิตซูบิชิ M80VB

การไหลของน้ำ

L/Min

≥ 280(ANR)

เครื่องอัดอากาศ

MPa MPa

0.6 ~ 0.8

ความจุของอุปกรณ์

KVA ตัวนอก

25.

ความจุถังน้ำหล่อเย็น

L L ค่ะ

300

ขนาดเครื่อง

มม. มม.

2250*3170*2889

สอดคล้องกับแกน x * Y * Z

น้ำหนัก (โดยประมาณ)

กิโลกรัมและน้ำหนัก

6000
