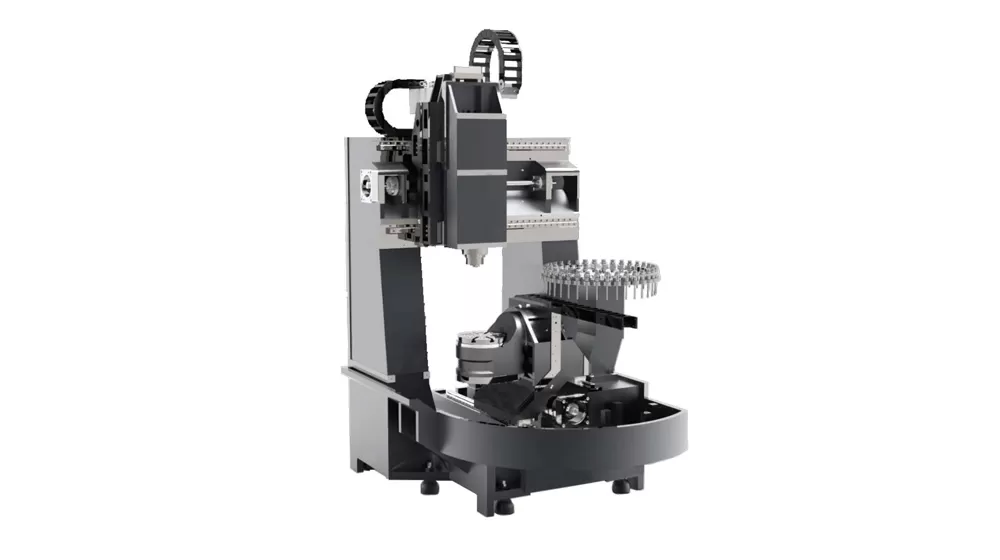

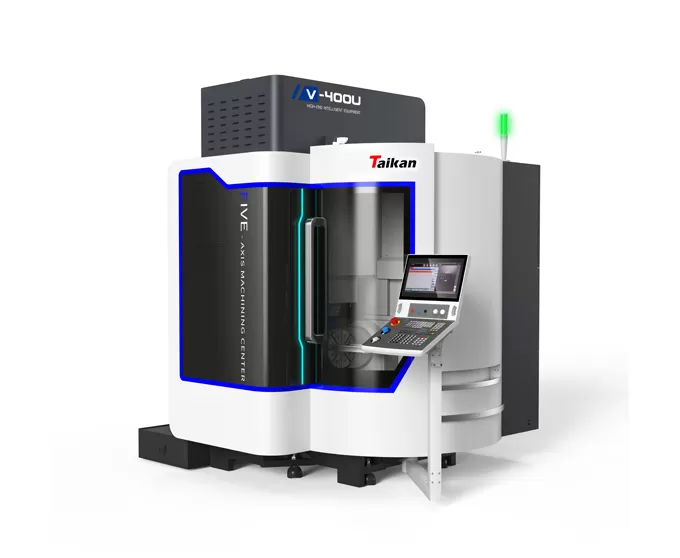

V-400U ศูนย์เครื่องจักรกลแนวตั้ง5แกน

การเดินทางการเดินทาง

การเดินทาง X/Y/Z

มม. มม.

700/450/400

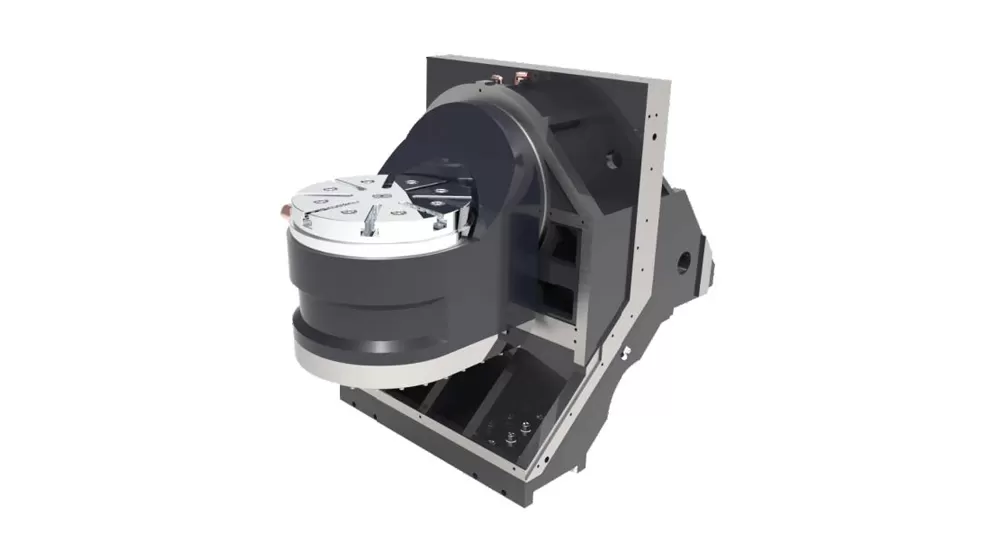

ช่วงการหมุนแกน B

°

30 ° ~ -120 °

ช่วงการหมุนแกน C

°

360 °

ระยะห่างจากจมูกแกนหมุนไปยังพื้นผิวโต๊ะทำงาน

มม. มม.

100-500

โต๊ะสำหรับโต๊ะ

ตารางขนาด

มม. มม.

Φ420

แม็กซ์โหลด

กิโลกรัมและน้ำหนัก

150

T-Slot (จำนวนช่อง-ความกว้างของช่อง * ระยะห่าง)

มม. มม.

8-14*45 ° (กระจายอย่างสม่ำเสมอ)

ความเร็วความเร็วสูง

X/y/z Axis Rapid traverse SPEED

มิลลิเมตร/นาที

24000

ความเร็วในการหมุนของแกน b/c อย่างรวดเร็ว

R/Min

50/50

ความถูกต้องของ

ความถูกต้องของตำแหน่งแกน x/y/z

มม. มม.

0.006/0.006/0.006

ความแม่นยำในการทำซ้ำแกน x/y/z

มม. มม.

0.004/0.004/0.004

ความแม่นยำในการวางตำแหน่งแกน b/c

วินาทีวินาที

5/5

ความแม่นยำในการทำซ้ำแกน b/c

วินาทีวินาที

3/3

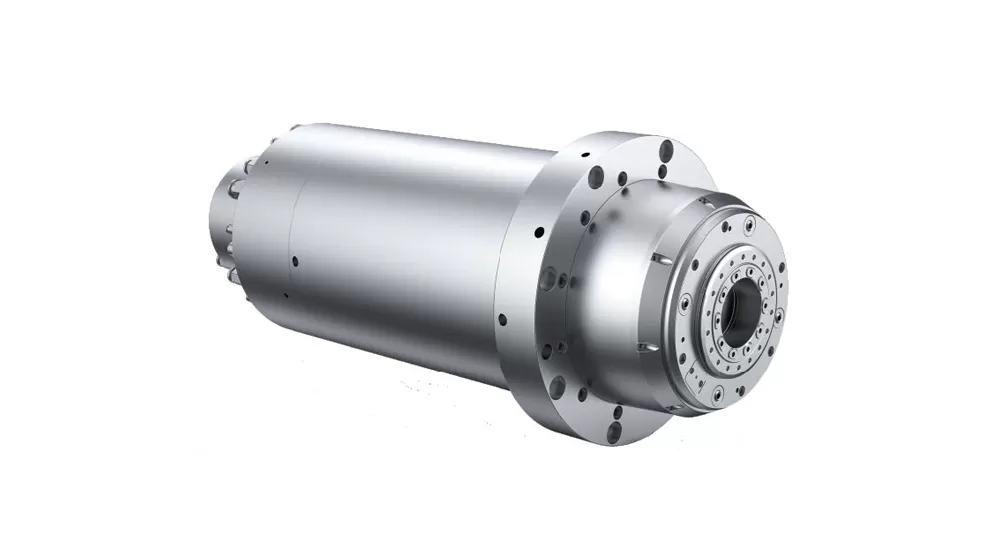

แกนหมุน

กำลังมอเตอร์แกนหมุน (S1/S6)

กิโลวัตต์กิโลวัตต์

16/19 4

แรงบิดมอเตอร์แกนหมุน (S1/S6)

NM NM.

28/34

ความเร็วแกนหมุน

R/Min

0 ~ 24000

ข้อมูลจำเพาะของผู้ถือเครื่องมือ

///

E50 HSK

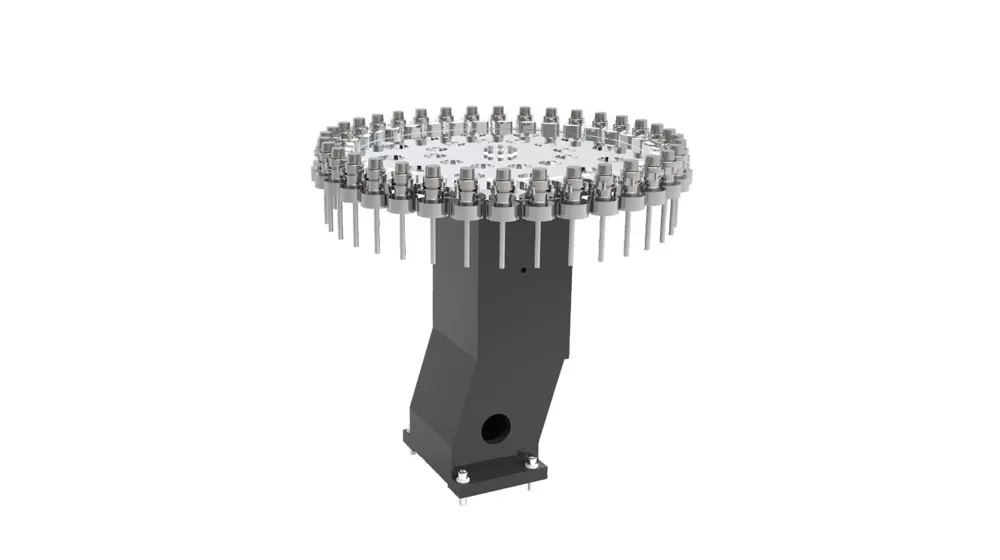

นิตยสารเครื่องมือ

โครงสร้างนิตยสารเครื่องมือ

///

นิตยสารเครื่องมือร่ม

ความจุนิตยสารเครื่องมือ

ทีเชิร์ต

24ช่อง

แม็กซ์น้ำหนักเครื่องมือ

กิโลกรัมและน้ำหนัก

2.

แม็กซ์ความยาวของเครื่องมือ

มม. มม.

200

แม็กซ์เส้นผ่าศูนย์กลาง (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)

มม. มม.

Φ50/φ100

อื่นๆอีกมากมาย

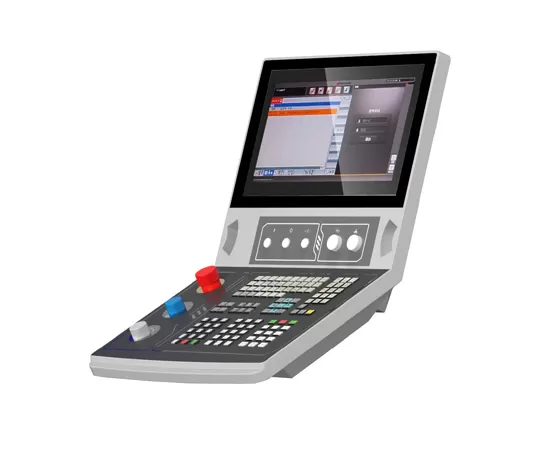

ระบบซีเอ็นซี

///

Siemens sinumerik One

ความต้องการความดันแหล่งอากาศ

MPa MPa

0.6 ~ 0.8

ความจุไฟฟ้าทั้งหมด

กิโลวัตต์กิโลวัตต์

42 42ค่ะ

ขนาดเครื่อง (ยาว * กว้าง * สูง)

มม. มม.

3600*4200*3200

น้ำหนักเครื่องหลัก (ประมาณ)

กิโลกรัมและน้ำหนัก

7800
