โซลูชันการตัดเฉือน CNC 3 แกน: เพิ่มความแม่นยำและประสิทธิภาพสำหรับการผลิตของคุณ

เครื่อง CNC 3 แกนคืออะไร?

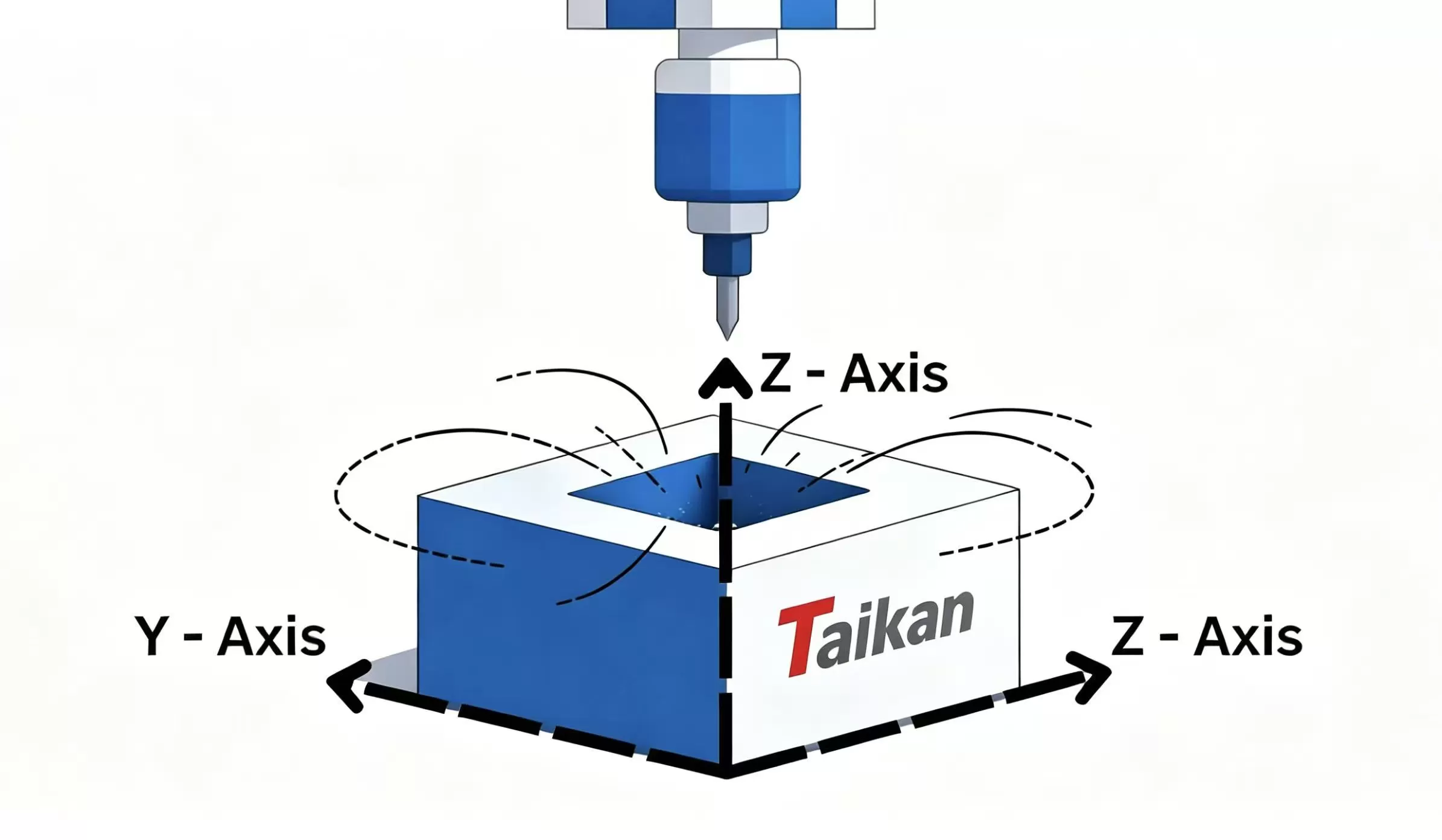

การกัดซีเอ็นซี 3 แกนเคลื่อนที่เครื่องมือตามแนวแกนเชิงเส้น X, Y และ Z มันถูกใช้อย่างกว้างขวางสำหรับการกัด การเจาะ การทำโปรไฟล์ การเซาะร่อง และการคว้านรูบนชิ้นส่วนที่สามารถตัดเฉือนจากทิศทางเดียวหรือหลายทิศทางง่าย ๆ วิธีการนี้มีความเติบโตเต็มที่ มีเสถียรภาพ และตั้งโปรแกรมได้ง่าย เนื่องจากโครงสร้างเครื่องจักรเรียบง่ายกว่า อุปกรณ์ 3 แกนมักมีต้นทุนการจัดซื้อต่ำกว่า ความต้องการการบำรุงรักษาต่ำกว่า และมีช่วงการเรียนรู้ที่สั้นกว่าสำหรับผู้ปฏิบัติงานและโปรแกรมเมอร์

ประเภทหลักของเครื่อง 3 แกน

ในการผลิตทางอุตสาหกรรม โดยทั่วไปจะแบ่งตามโครงสร้างเครื่องจักรและการใช้งาน มากกว่ากระบวนการตัดเฉือนเพียงอย่างเดียว ประเภทหลักของเครื่อง 3 แกนประกอบด้วย เครื่องกัด 3 แกน เครื่องกลึงหรือศูนย์กลึง 3 แกน เครื่องกัดแบบโครงสะพาน (gantry mills) และเราเตอร์ CNC 3 แกน

เครื่องกัด 3 แกน

เครื่องกัด 3 แกนเป็นเครื่อง CNC ที่ใช้กันอย่างแพร่หลายที่สุดสำหรับการตัดเฉือนทั่วไป สปินเดิลและเครื่องมือตัดเคลื่อนที่ตามแกน X, Y, Z เพื่อผลิตช่อง ร่อง โปรไฟล์ พื้นผิวเรียบ และลักษณะงานเจาะ เหมาะสำหรับชิ้นส่วนที่ต้องการความแม่นยำที่เสถียร การตั้งโปรแกรมที่มีประสิทธิภาพ และการผลิตที่ทำซ้ำได้

เครื่องกลึง 3 แกน

เครื่องกลึง 3 แกนส่วนใหญ่ใช้สำหรับกลึงชิ้นส่วนทรงกระบอก ในการทำงานมาตรฐาน ชิ้นงานจะหมุนบนสปินเดิลในขณะที่เครื่องมือตัดเคลื่อนที่ตามแกนเชิงเส้นเพื่อทำการกลึง ปาดหน้า เซาะร่อง และทำเกลียว เมื่อเทียบกับเครื่องกลึงแบบสองแกนทั่วไป โครงสร้างแบบ 3 แกนสามารถรองรับการทำงานที่ยืดหยุ่นมากขึ้น เช่น การเจาะนอกศูนย์หรือการกัดในบางรุ่นที่มีความสามารถแกนเพิ่มเติม

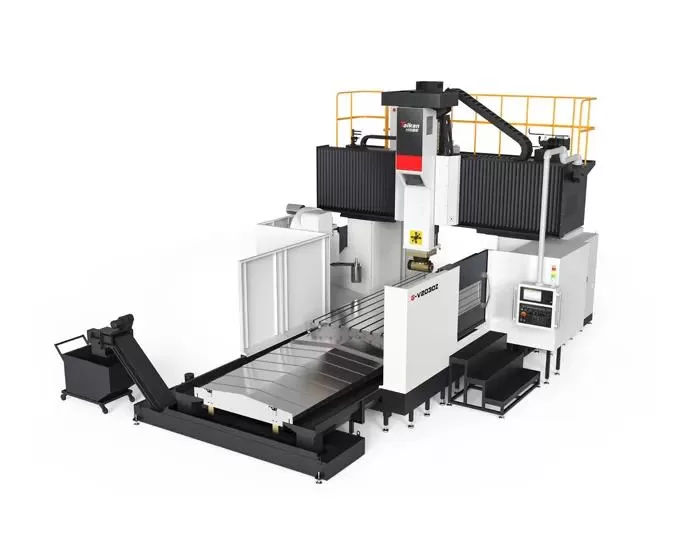

เครื่องกัดโครงสะพาน (Gantry Mills)

เครื่องกัดโครงสะพานใช้โครงสร้างแบบสะพานที่ให้การสนับสนุนที่แข็งแรงสำหรับชิ้นงานขนาดใหญ่และหนัก เนื่องจากขอบเขตการทำงานที่กว้างและความแข็งแกร่งสูง จึงมักใช้สำหรับการตัดเฉือนแม่พิมพ์ขนาดใหญ่ โครงสร้างอากาศยาน อุปกรณ์พลังงาน และฐานเครื่องจักรขนาดใหญ่ เครื่องศูนย์เครื่องจักรกลโครงสะพานมีคุณค่าอย่างยิ่งเมื่อต้องรักษาความแม่นยำในพื้นที่การตัดเฉือนขนาดใหญ่

เราเตอร์ CNC 3 แกน

เราเตอร์ CNC 3 แกนใช้กันทั่วไปสำหรับวัสดุที่ไม่ใช่โลหะ เช่น ไม้ MDF พลาสติก โฟม และวัสดุผสม ออกแบบมาเพื่อการเคลื่อนที่ความเร็วสูง พื้นที่ทำงานขนาดใหญ่ และการทำโปรไฟล์ 2D หรือ 2.5D ที่มีประสิทธิภาพ ในอุตสาหกรรมเช่น ป้ายโฆษณา เฟอร์นิเจอร์ และการแปรรูปแผ่นผสม เราเตอร์เป็นโซลูชันที่คุ้มค่าและมีประสิทธิผล

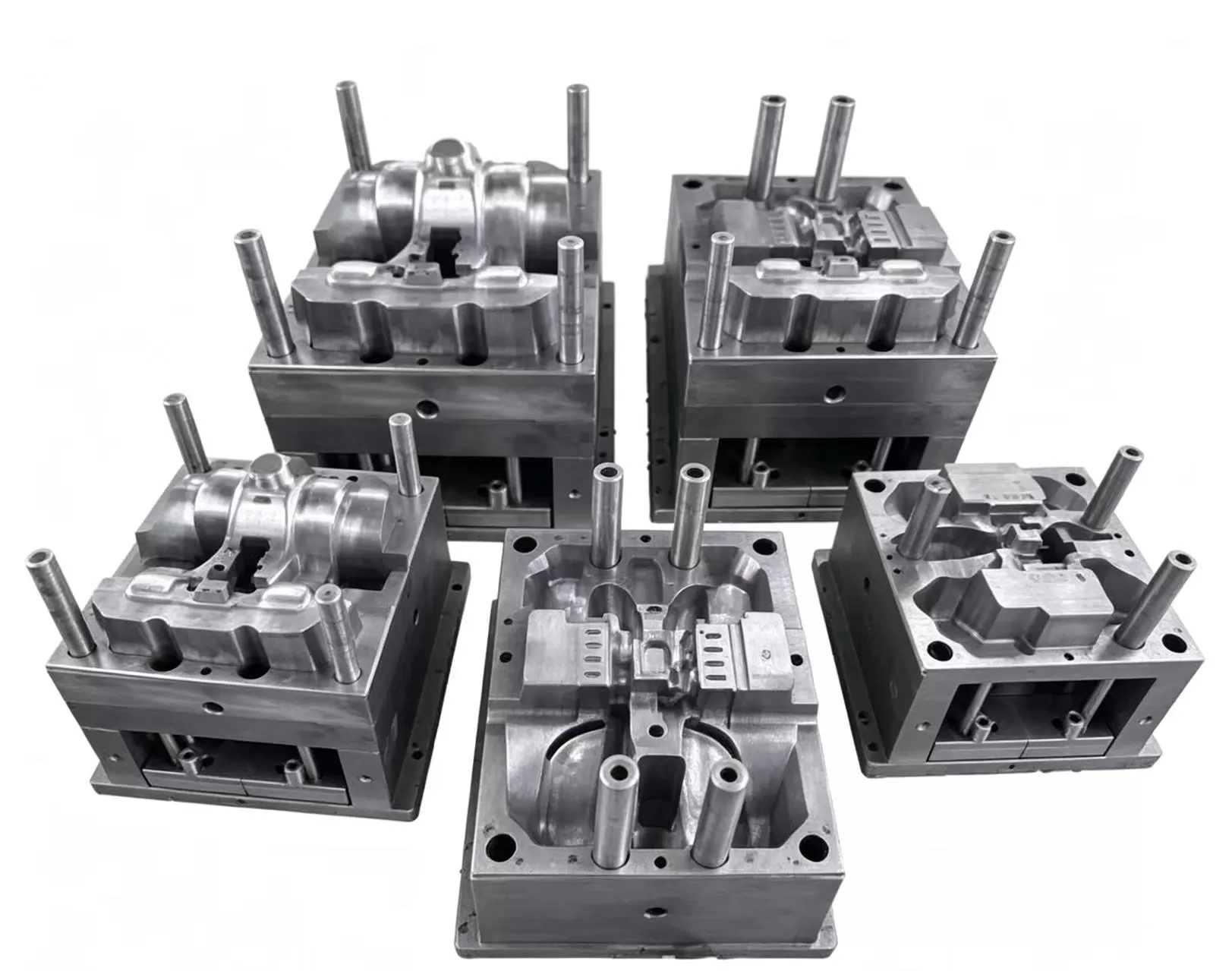

ชิ้นส่วนอะไรบ้างที่สามารถผลิตด้วยการตัดเฉือน 3 แกน?

การตัดเฉือน 3 แกนเหมาะสำหรับชิ้นส่วนหลากหลายที่มีรูปทรงเรขาคณิตง่ายถึงปานกลาง โดยทั่วไปใช้ในการผลิตแผ่นเรียบ บล็อกขั้นบันได แมนิโฟลด์ ตัวยึด ข้อต่อ แม่พิมพ์ ดาย และต้นแบบ นอกจากนี้ยังเป็นทางเลือกที่ใช้งานได้จริงสำหรับชิ้นส่วนที่มีรูเจาะ ร่องกัด หลุม และพื้นผิวโค้งง่าย ในอุตสาหกรรมที่ต้องการความสามารถในการทำซ้ำสูง การตัดเฉือน 3 แกนมักใช้กับชิ้นส่วนโครงสร้าง ชิ้นส่วนฟิกซ์เจอร์ และตัวเรือนที่ผ่านการตัดเฉือนอย่างแม่นยำ

ประเภทชิ้นส่วนทั่วไปได้แก่:

• แผ่นเรียบและชิ้นส่วนฐาน

• ตัวยึดและชิ้นส่วนติดตั้ง

• บล็อกขั้นบันไดและแมนิโฟลด์

• ต้นแบบและชิ้นส่วนตัวอย่าง

• แม่พิมพ์และดาย

• ชิ้นส่วนโค้งง่ายที่ไม่มีอันเดอร์คัต

• ชิ้นส่วนที่เกี่ยวข้องกับเฟืองและชิ้นส่วนหมุนที่มีรูปทรงพื้นฐาน

การประยุกต์ใช้ในอุตสาหกรรมของการตัดเฉือน 3 แกน

การตัดเฉือน 3 แกนใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมเพราะให้ความสมดุลที่ดีระหว่างความแม่นยำ ประสิทธิภาพ และการควบคุมต้นทุน

อากาศยาน

การตัดเฉือน 3 แกนใช้สำหรับชิ้นส่วนอากาศยาน เช่น ข้อต่อ ตัวยึด และชิ้นส่วนโครงสร้างน้ำหนักเบา รองรับการประมวลผลวัสดุพิเศษและข้อกำหนดด้านขนาดที่เข้มงวด

ยานยนต์

ในอุตสาหกรรมยานยนต์ การตัดเฉือน 3 แกนใช้กันทั่วไปสำหรับตัวเรือน เพลา บังโคลน แผง และชิ้นส่วนที่เกี่ยวข้องกับเครื่องยนต์ มีประโยชน์อย่างยิ่งสำหรับชิ้นส่วนที่ต้องการพิกัดความเผื่อที่คงที่และการผลิตที่ทำซ้ำได้

อิเล็กทรอนิกส์

การตัดเฉือน 3 แกนใช้กันอย่างแพร่หลายสำหรับกล่องหุ้ม ตัวเรือน และแผงระบายความร้อน ช่วยสร้างรูปทรงและพื้นผิวที่แม่นยำซึ่งสนับสนุนการประกอบและการระบายความร้อน

อุปกรณ์การแพทย์

ชิ้นส่วนการแพทย์มักตัดเฉือนจากไทเทเนียม สเตนเลส และวัสดุผสมศูนย์เครื่องจักรกลแบบโครงสะพาน 3 แกนเหมาะสำหรับชิ้นส่วนที่ต้องการความแม่นยำ คุณภาพพื้นผิว และความสม่ำเสมอ

เครื่องมือและแม่พิมพ์

การตัดเฉือน 3 แกนมีบทบาทสำคัญในการผลิตเครื่องมือและแม่พิมพ์ โดยทั่วไปใช้สำหรับฐานแม่พิมพ์ ดาย และชิ้นส่วนเครื่องมือที่ต้องการความแม่นยำและความสามารถในการทำซ้ำที่เชื่อถือได้

กระบวนการตัดเฉือน 3 แกน เทียบกับ กระบวนการตัดเฉือน CNC 5 แกน

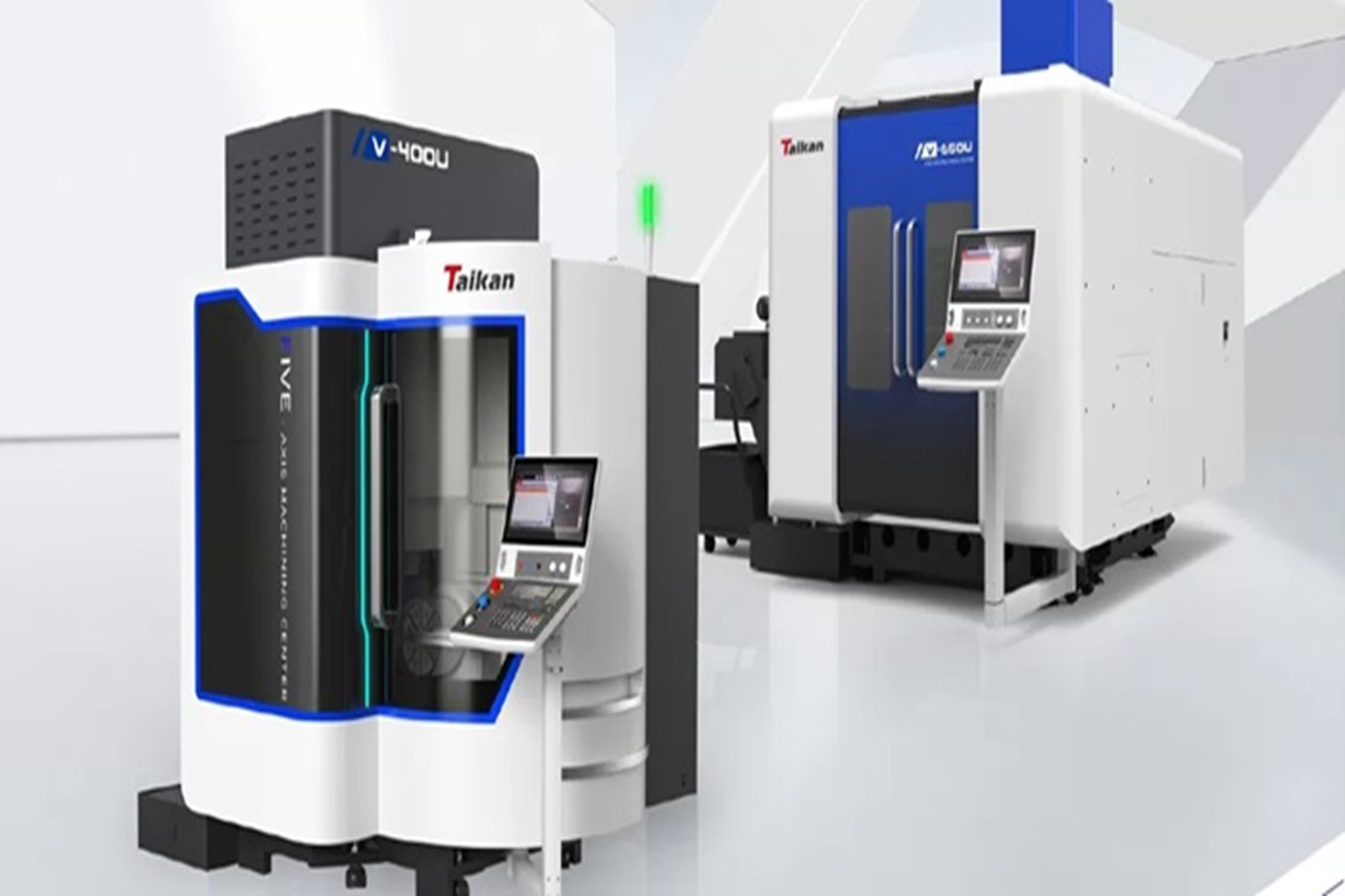

บริการตัดเฉือน CNC ของ Taikan

บริการตัดเฉือน CNC ของ Taikan ได้รับการออกแบบมาเพื่อรองรับความต้องการชิ้นส่วนที่หลากหลาย ตั้งแต่การตัดเฉือน 3 แกนมาตรฐานไปจนถึงโซลูชันการตัดเฉือน 5 แกนขั้นสูง เราช่วยลูกค้าเลือกกระบวนการที่เหมาะสมที่สุดตามรูปทรงชิ้นส่วน วัสดุ ข้อกำหนดความแม่นยำ และเป้าหมายการผลิต

ด้วยประสบการณ์ทางเทคนิคที่แข็งแกร่งในการวางแผนกระบวนการตัดเฉือน การบูรณาการอุปกรณ์ และการสนับสนุนการใช้งานTaikanให้บริการโซลูชัน CNC ที่เชื่อถือได้สำหรับอุตสาหกรรมที่ต้องการความสม่ำเสมอ ประสิทธิภาพ และคุณภาพ ไม่ว่าโครงการจะเกี่ยวข้องกับชิ้นส่วนโครงสร้างที่เรียบง่ายหรือชิ้นส่วนที่มีความแม่นยำสูงที่ซับซ้อน เป้าหมายของเราคือการนำเสนอโซลูชันการตัดเฉือนที่ใช้งานได้จริงซึ่งตรงกับความต้องการในการผลิตจริง

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
