รางนำแบบกล่องเทียบกับรางนำเชิงเส้น: โครงสร้างเครื่อง VMC แบบใดที่เหมาะสมกับความต้องการการตัดงานหนักของคุณ?

เมื่อพูดถึงเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง (VMC) สำหรับงานตัดหนัก การเลือกระบบรางนำเป็นสิ่งสำคัญ ที่ Taikan เราเข้าใจดีว่ารางนำแบบบ็อกซ์ไกด์เวย์และลิเนียร์ไกด์เวย์ส่งผลอย่างมากต่อความแม่นยำ ความเร็ว และอายุการใช้งานของเครื่องจักร การเลือกใช้รางนำที่เหมาะสมไม่เพียงส่งผลต่อประสิทธิภาพการตัดเฉือน แต่ยังมีผลต่อผลตอบแทนการลงทุนสำหรับโรงงานของคุณ

รางนำแบบบ็อกซ์ไกด์เวย์คืออะไร?

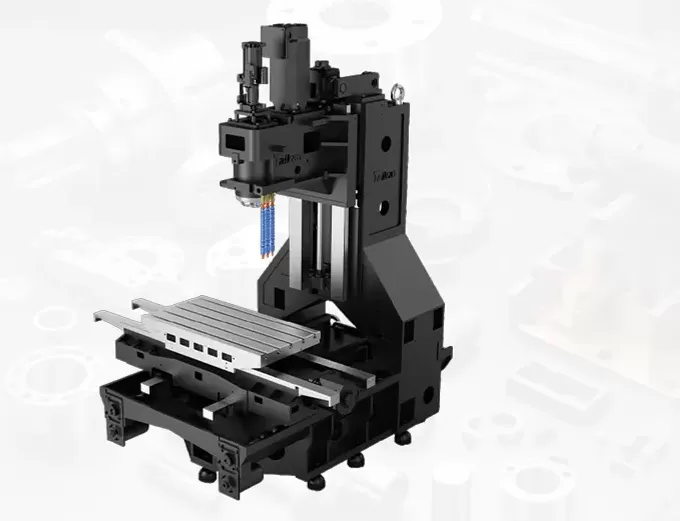

รางนำแบบบ็อกซ์ไกด์เวย์ (หรือบ็อกซ์เวย์) คือรางนำแบบเลื่อนที่รวมอยู่กับฐานเครื่องโดยตรง โดยทั่วไปทำจากเหล็กหล่อและขัดแต่งด้วยมือ รางนำเหล่านี้สร้างโครงสร้างรองรับที่แข็งแรงซึ่งเพิ่มพื้นที่สัมผัสและการดูดซับแรงสั่นสะเทือนสูงสุด

ข้อได้เปรียบหลักของรางนำแบบบ็อกซ์ไกด์เวย์:

• ความแข็งแกร่งและเสถียรภาพที่เหนือกว่า:เครื่องแมชชีนนิ่งเซ็นเตอร์แบบบ็อกซ์เวย์เหมาะสำหรับการตัดหนักและการตัดเฉือนชิ้นงานขนาดใหญ่

• การกระจายโหลดที่ดีเยี่ยม: รักษาความแม่นยำแม้ในการทำงานที่มีแรงกระทำเยื้องศูนย์หรือแรงสูง

• ความทนทาน: เหมาะสำหรับชิ้นส่วนเหล็กหล่อ เหล็กกล้า และชิ้นส่วนที่ผ่านการตีขึ้นรูป

รางนำแบบลิเนียร์ไกด์เวย์คืออะไร?

รางนำแบบลิเนียร์ไกด์เวย์ (หรือไกด์แบบเคลื่อนที่เชิงเส้น, LM guide ways) ใช้องค์ประกอบแบบลูกปืน เช่น ลูกบอลหรือลูกกลิ้ง เพื่อให้การเคลื่อนที่ราบรื่นและมีแรงเสียดทานต่ำ ด้วยค่าสัมประสิทธิ์แรงเสียดทานต่ำถึง 0.05 ลิเนียร์ไกด์มีจุดเด่นด้านความแม่นยำและความเร็ว

ข้อได้เปรียบหลักของรางนำแบบลิเนียร์ไกด์เวย์:

• การทำงานความเร็วสูง:ระบบรางนำแบบลิเนียร์รองรับการเคลื่อนที่ของเครื่องมือที่รวดเร็วและการเร่งความเร็ว

• การกำหนดตำแหน่งแม่นยำ: เหมาะสำหรับสายการผลิตอัตโนมัติและการตัดเฉือนหลายแกน

• ประสิทธิภาพการใช้พลังงาน: แรงต้านที่ลดลงช่วยให้การทำงานราบรื่นและควบคุมได้ดีขึ้น

บ็อกซ์เวย์ vs ลิเนียร์ไกด์: การเลือก VMC ที่เหมาะสม

การตัดสินใจเลือกระหว่างรางนำแบบบ็อกซ์ไกด์เวย์และลิเนียร์ไกด์เวย์ขึ้นอยู่กับข้อกำหนดการผลิตของคุณ:

การใช้งานของรางนำในเครื่องจักร CNC

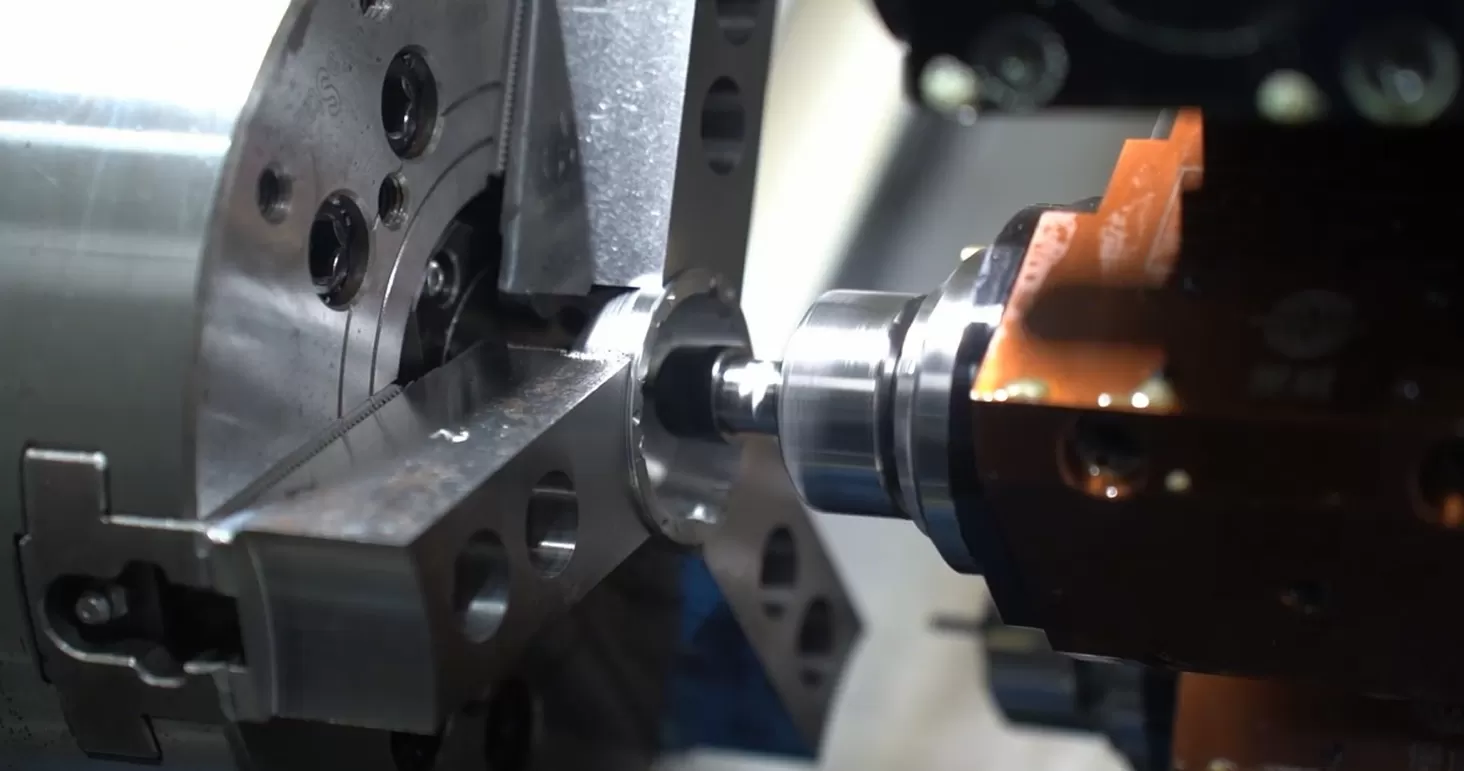

• เครื่องกลึง CNC แบบลิเนียร์ไกด์: ไกด์เอียงความเร็วสูงและแม่นยำเครื่องกลึง CNC ความแม่นยำสูงสำหรับแม่พิมพ์และชิ้นส่วนอลูมิเนียม

• รางนำในเครื่องกลึงและแมชชีนนิ่งเซ็นเตอร์: มีความสำคัญสำหรับงานตัดหนัก การยืดอายุเครื่องมือตัด และคุณภาพผิวสำเร็จ

• รางนำแบบเลื่อนสำหรับเครื่องมือกล: ทำให้การเคลื่อนที่ราบรื่นและแม่นยำตลอดรอบการทำงานซ้ำๆ

• เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งแบบลิเนียร์ไกด์เวย์: ช่วยให้การผลิตแบบอัตโนมัติโดยมีการแทรกแซงจากผู้ควบคุมน้อยที่สุด

ทำไมการเลือกรางนำจึงสำคัญ?

การเลือกรางนำที่เหมาะสมส่งผลต่อ:

1. ความแม่นยำในการตัดเฉือน: การเลือกรางนำที่เหมาะสมป้องกันการเบี่ยงเบนขณะรับโหลด

2. ความเร็วในการทำงาน: รางนำแบบลิเนียร์ช่วยให้รอบการผลิตที่รวดเร็ว

3. อายุการใช้งานเครื่องจักร: บ็อกซ์เวย์ดูดซับแรงสั่นสะเทือนและแรงหนัก ช่วยยืดอายุการใช้งาน

4. ประสิทธิภาพการใช้พลังงาน: ลิเนียร์ไกด์เวย์ลดแรงเสียดทาน ลดการใช้พลังงาน

สำหรับผู้ผลิตที่ทำงานกับเหล็กหนัก เหล็กหล่อ หรือชิ้นงานขนาดใหญ่ รางนำแบบบ็อกซ์ไกด์เวย์ยังเป็นตัวเลือกที่ต้องการ สำหรับงานที่ปริมาณมาก ต้องการความแม่นยำด้วยวัสดุเบา ลิเนียร์ไกด์เวย์ทำงานได้ดีเยี่ยม

ความเชี่ยวชาญของ Taikan ในโซลูชันรางนำ

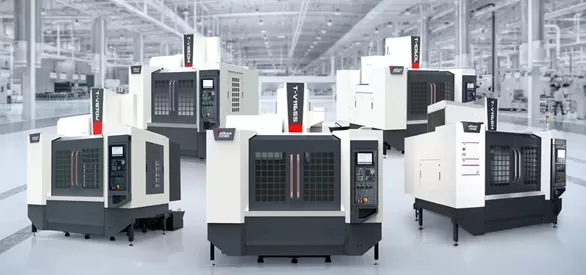

ในฐานะหนึ่งในผู้ผลิตผู้ผลิต CNC จีนTaikan นำเสนอเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งที่ปรับแต่งได้ มีระบบรางนำแบบบ็อกซ์ ลิเนียร์ หรือแบบผสม ออกแบบมาเพื่อตอบสนองข้อกำหนดการผลิตที่หลากหลาย พร้อมที่จะเพิ่มประสิทธิภาพการตัดเฉือนของคุณแล้วหรือยัง? ติดต่อ Taikan วันนี้เพื่อหารือเกี่ยวกับข้อกำหนดด้านรางนำใน CNC ของคุณ และสำรวจโครงสร้าง VMC ที่ดีที่สุดสำหรับโรงงานของคุณ

FAQs

คำถาม 1: อะไรคือความแตกต่างระหว่างรางนำแบบบ็อกซ์ไกด์เวย์และลิเนียร์ไกด์เวย์?

ตอบ: บ็อกซ์ไกด์เวย์ให้ความแข็งแกร่งที่เหนือกว่าสำหรับงานตัดหนัก ในขณะที่ลิเนียร์ไกด์เวย์ให้ความแม่นยำความเร็วสูงพร้อมแรงเสียดทานต่ำ

คำถาม 2: ลิเนียร์ไกด์เวย์เหมาะสำหรับงานตัดหนักหรือไม่?

ตอบ: ลิเนียร์ไกด์ไวต่อแรงสั่นสะเทือนและไม่ค่อยเหมาะสำหรับงานตัดเฉือนที่หนักและมีแรงกระทำสูง โดยทั่วไปนิยมใช้บ็อกซ์เวย์สำหรับงานลักษณะนี้

คำถาม 3: เครื่อง CNC สามารถใช้ทั้งรางนำแบบบ็อกซ์และลิเนียร์ได้หรือไม่?

ตอบ: ได้ การกำหนดค่าแบบผสมใช้บ็อกซ์เวย์เพื่อความเสถียรบนแกนที่รับโหลดหนัก และใช้ลิเนียร์ไกด์เพื่อความเร็วบนแกนที่เคลื่อนที่สูง

คำถาม 4: ลิเนียร์ไกด์เวย์ในงานตัดเฉือน CNC คืออะไร?

ตอบ: ลิเนียร์ไกด์เวย์คือระบบนำทางแบบใช้องค์ประกอบลูกปืน ซึ่งช่วยให้การเคลื่อนที่เชิงเส้นราบรื่น แม่นยำ และความเร็วสูงสำหรับเครื่องจักร CNC

คำถาม 5: การเลือกรางนำส่งผลต่อการตัดเฉือนอย่างไร?

ตอบ: ส่งผลต่อความแม่นยำ ความเร็ว อายุการใช้งานของเครื่องมือ การใช้พลังงาน และอายุการใช้งานโดยรวมของเครื่องจักร
