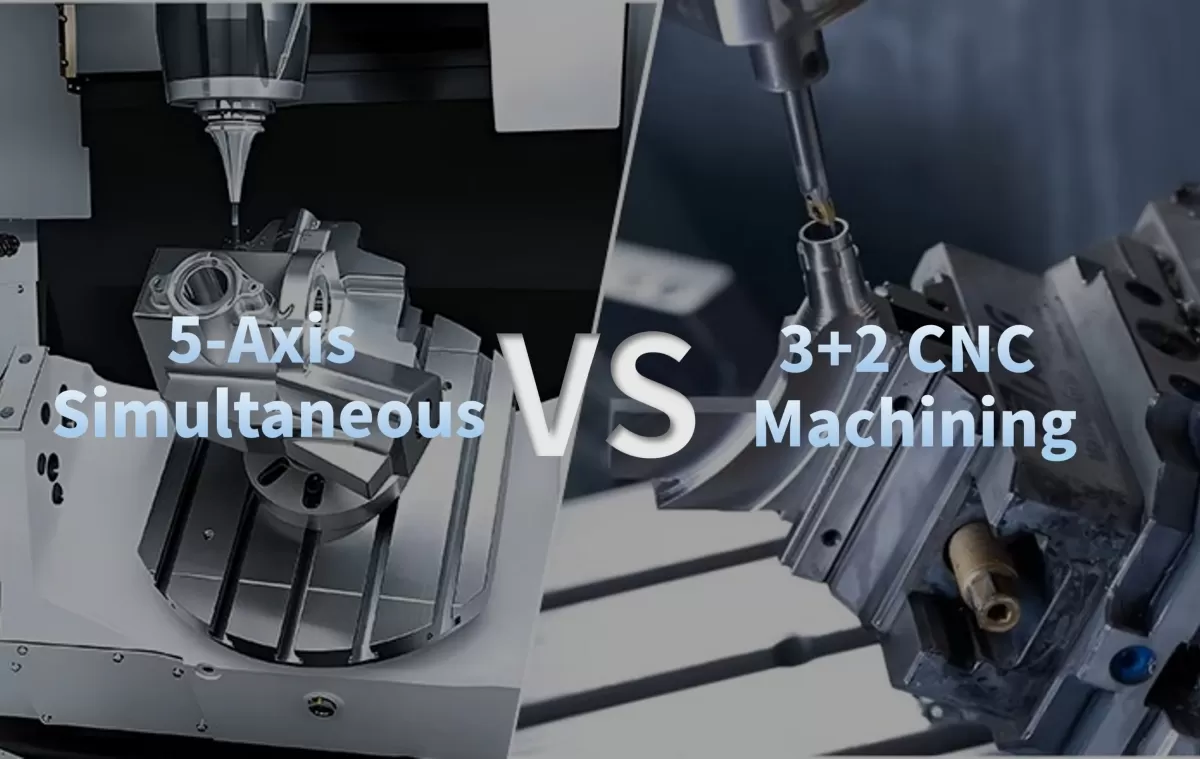

การทำงานแบบ 5 แกนพร้อมกันจริงเทียบกับการกัดซีเอ็นซีแบบ 3+2: การเปรียบเทียบอย่างละเอียด

เมื่อใดที่เครื่องจักร 5 แกนไม่ได้เป็นเครื่อง 5 แกนอย่างแท้จริง? คำตอบนั้นง่ายมาก:เมื่อมันเคลื่อนที่เข้าสู่ตำแหน่งโดยใช้ 5 แกน แต่ตัดเฉือนเพียง 3 แกน

ในภาคอุตสาหกรรมความแม่นยำสูง เช่น การบินและอวกาศ อุปกรณ์การแพทย์ ยานยนต์ และการผลิตแม่พิมพ์ คำว่า "5 แกน" มักถูกใช้อย่างหลวมๆ ความสับสนทางแนวคิดนี้ทำให้โรงงานต้องเสียเงินจริง เวลาอันมีค่า และความแม่นยำ

At ไทคัง แมชชีนเรามุ่งเน้นที่จะปิดช่องว่างนี้ ในฐานะผู้ผลิตเครื่องจักร CNC ชั้นนำที่จดทะเบียนในตลาดหลักทรัพย์และมีความเชี่ยวชาญเชิงลึกด้านการตัดเฉือนหลายแกน เราต้องการนำเสนอการแจกแจงที่ชัดเจนและตรงไปตรงมาระหว่างเทคโนโลยี 5 แกนพร้อมกันแท้จริงกับการกำหนดตำแหน่งแบบ 3+2 แกนเพื่อช่วยให้คุณลงทุนได้อย่างเหมาะสมสำหรับพื้นที่การผลิตของคุณ

1. ความแตกต่างหลัก: การชดเชยแบบไดนามิกเทียบกับการกำหนดตำแหน่งแบบคงที่

การแบ่งแยกพื้นฐานระหว่างสองวิธีนี้ขึ้นอยู่กับวิธีที่ระบบควบคุม CNC คำนวณการเคลื่อนที่

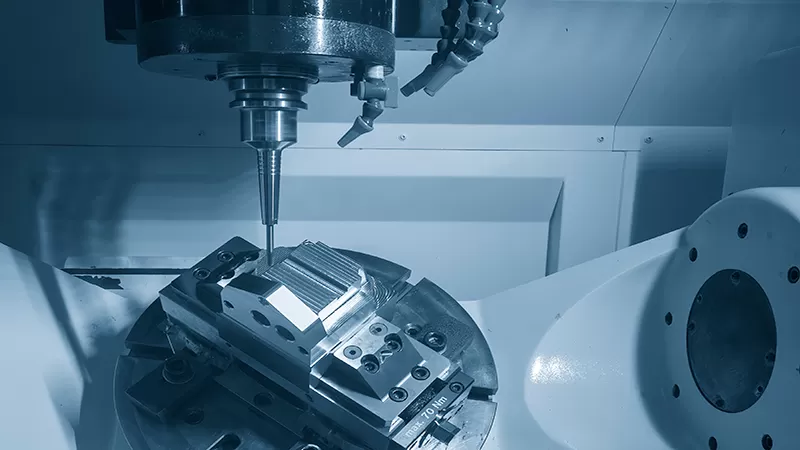

การตัดเฉือนแบบ 3+2 แกน (แบบกำหนดตำแหน่ง)

หัวใจหลักของการตัดเฉือนแบบ 3+2 คือการทำงานแบบ 3 แกนมาตรฐานที่ยืมแกนหมุนสองแกนมาใช้เพื่อการจัดวางทิศทางเท่านั้น

• วิธีการทำงาน:โต๊ะหมุนหรือสปินเดิลเอียงชิ้นงานไปยังมุมที่กำหนดไว้ล่วงหน้า เมื่อถูกล็อคเข้าที่แล้ว การตัดทั้งหมดจะเกิดขึ้นตามแนวแกน X, Y และ Z อย่างเคร่งครัด

• ข้อเสียเปรียบ:เส้นทางการตัดเฉือนจะกลายเป็นลำดับของขั้นตอนย่อยๆ ทุกครั้งที่เครื่องจักรจัดทำดัชนีไปยังมุมใหม่ มันจะแนะนำการตั้งค่าใหม่ ซึ่งโดยธรรมชาติแล้วจะสะสมข้อผิดพลาดด้านตำแหน่ง ต้องการการสัมผัสชดเชยชิ้นงานด้วยมือบ่อยครั้ง และเพิ่มเวลาหยุดทำงานแฝงที่การประมาณรอบเวลามักไม่นำมารวม

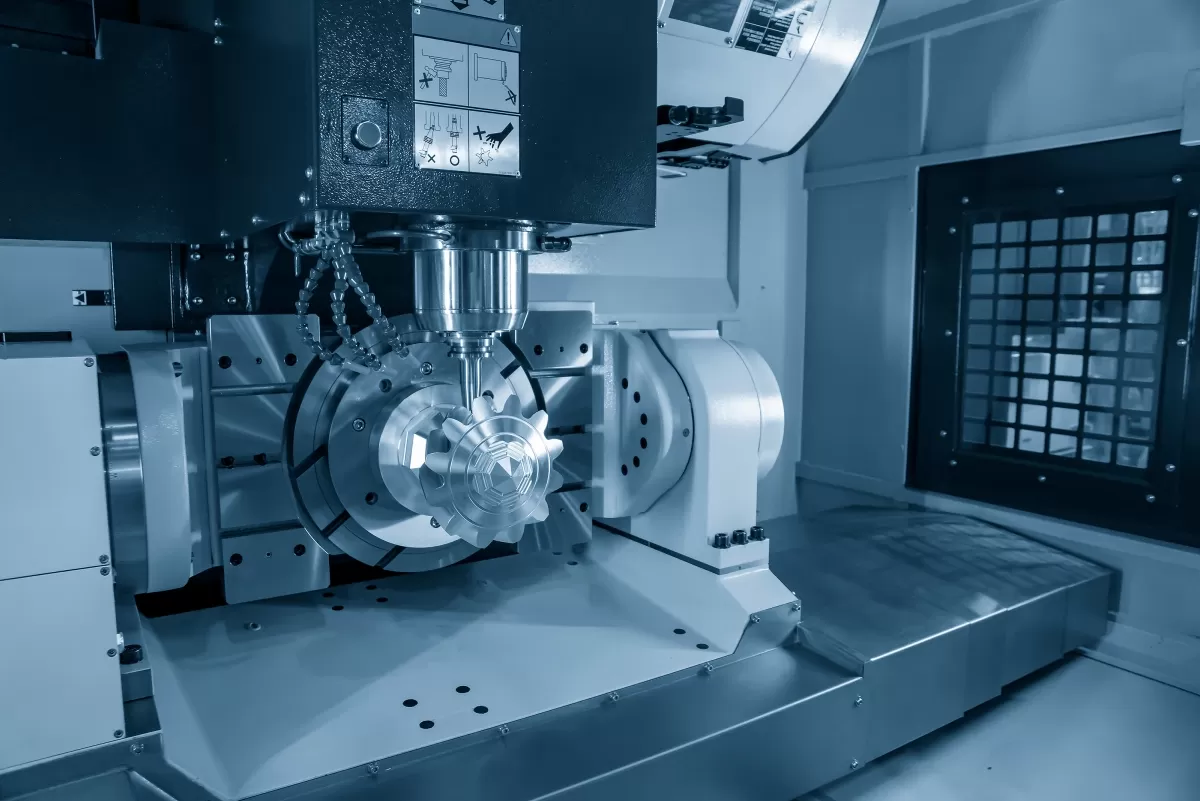

การตัดเฉือนแบบ 5 แกนพร้อมกันเต็มรูปแบบ

การตัดเฉือน 5 แกนแท้จริงทำให้ทั้งห้าแกนมีการประมาณค่าร่วมและเคลื่อนที่อย่างต่อเนื่องระหว่างการตัด

• วิธีการทำงาน:ทุก Taikanศูนย์เครื่องจักรกลซีเอ็นซี 5 แกนทำงานบนสถาปัตยกรรม CNC ดั้งเดิมที่มาพร้อมRTCP (Rotated Tool Center Point)การควบคุม

• ข้อได้เปรียบ:ระบบควบคุมจะคำนวณออฟเซ็ตเชิงพื้นที่ของปลายเครื่องมือที่เกิดจากการเคลื่อนที่แบบหมุนอย่างต่อเนื่องแบบเรียลไทม์ มันจะชดเชยความยาวพิวอทของสปินเดิลและเรขาคณิตของโต๊ะโดยอัตโนมัติ ปลายเครื่องมือจะเคลื่อนตามรูปร่างที่ถูกโปรแกรมไว้อย่างไร้ที่ติ—แม้ในขณะที่ชิ้นงานหมุนและเอียงผ่านส่วนโค้งประกอบที่ซับซ้อน

2. รูปทรงเรขาคณิตและคุณภาพพื้นผิว: รูปร่างซับซ้อนเทียบกับระนาบเรียบง่าย

การเลือกระหว่างสองเทคโนโลยีนี้ส่งผลโดยตรงต่อผิวสำเร็จและรอบเวลาของชิ้นส่วนสำเร็จรูปของคุณ

ข้อจำกัดของการตัดเฉือนแบบ 3+2

การตั้งค่าแบบ 3+2 นั้นโดดเด่นกับชิ้นส่วนแท่งปริซึม เช่น ฝาครอบเรือนหรือบล็อกท่อร่วม ที่ต้องการการตัดเฉือนบนหน้าแบนหลายหน้า คุณจัดทำดัชนีชิ้นส่วน แล้วจึงเจาะ ต๊าปเกลียว หรือกัดขึ้นรูปอย่างมีประสิทธิภาพ

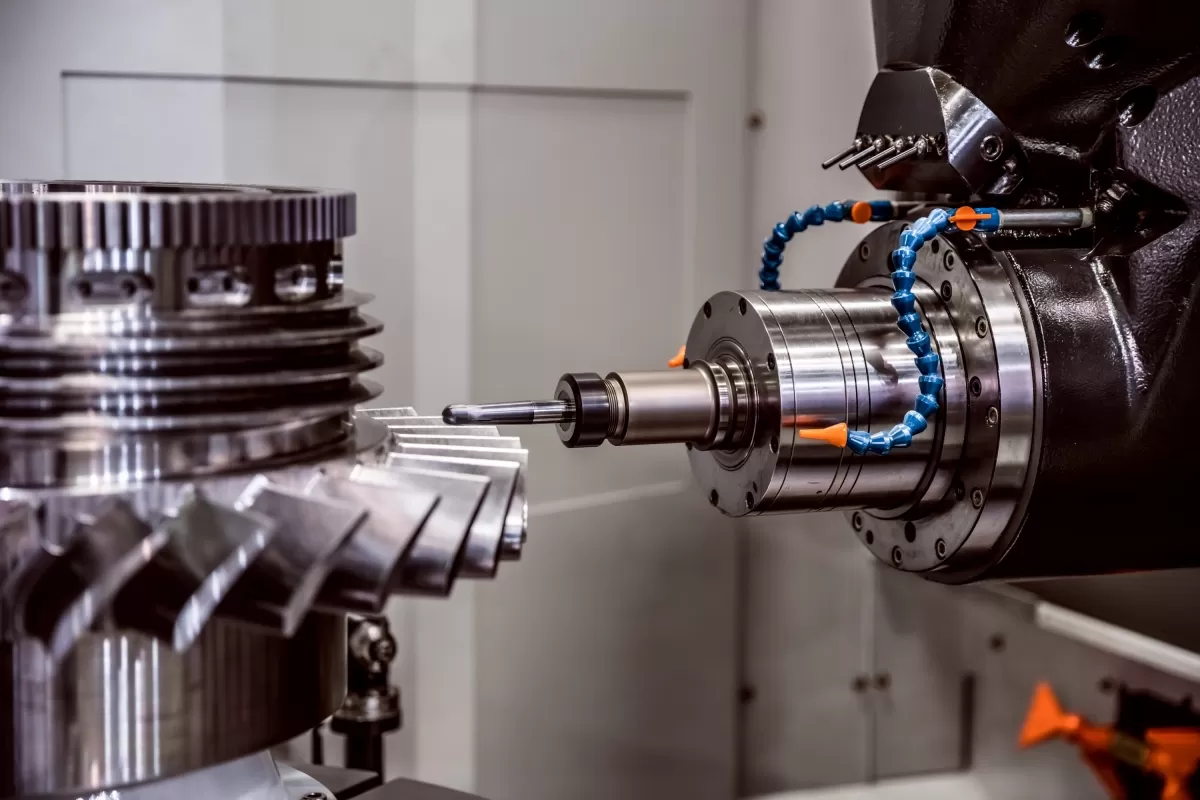

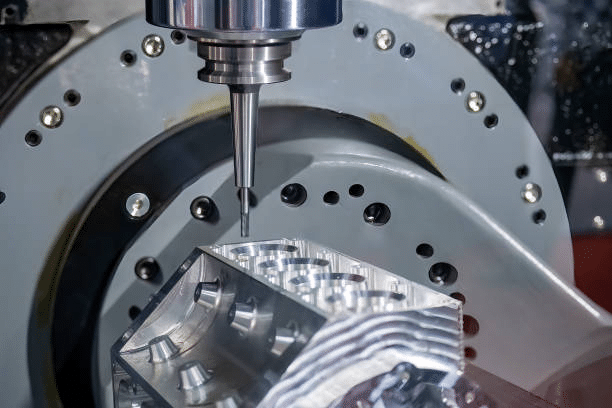

อย่างไรก็ตาม เมื่อต้องจัดการกับพื้นผิวอิสระ เช่น ใบพัดเทอร์โบ อุปกรณ์เสริมกระดูกและข้อ หรือชิ้นส่วนโครงสร้างอากาศยาน ตรรกะก็ใช้ไม่ได้:

• เนื่องจากไม่สามารถปรับมุมเครื่องมือเทียบกับพื้นผิวโค้งได้อย่างต่อเนื่อง ระบบ CAM จึงต้องประมาณรูปร่างโดยใช้เส้นทางเดินเครื่องมือ 3 แกนแบบแยกส่วน

• สิ่งนี้สร้างการซ้อนทับเส้นทางเดินเครื่องมือสูงสุดถึง 40%หมายความว่าเครื่องจักรใช้เวลาเกือบครึ่งหนึ่งในการตัดวัสดุเดิมซ้ำ

• ผลลัพธ์คือรอยต่อที่มองเห็นได้และผิวสำเร็จที่หยาบกว่า ซึ่งต้องใช้การขัดด้วยมือที่มีค่าใช้จ่ายสูงในภายหลัง

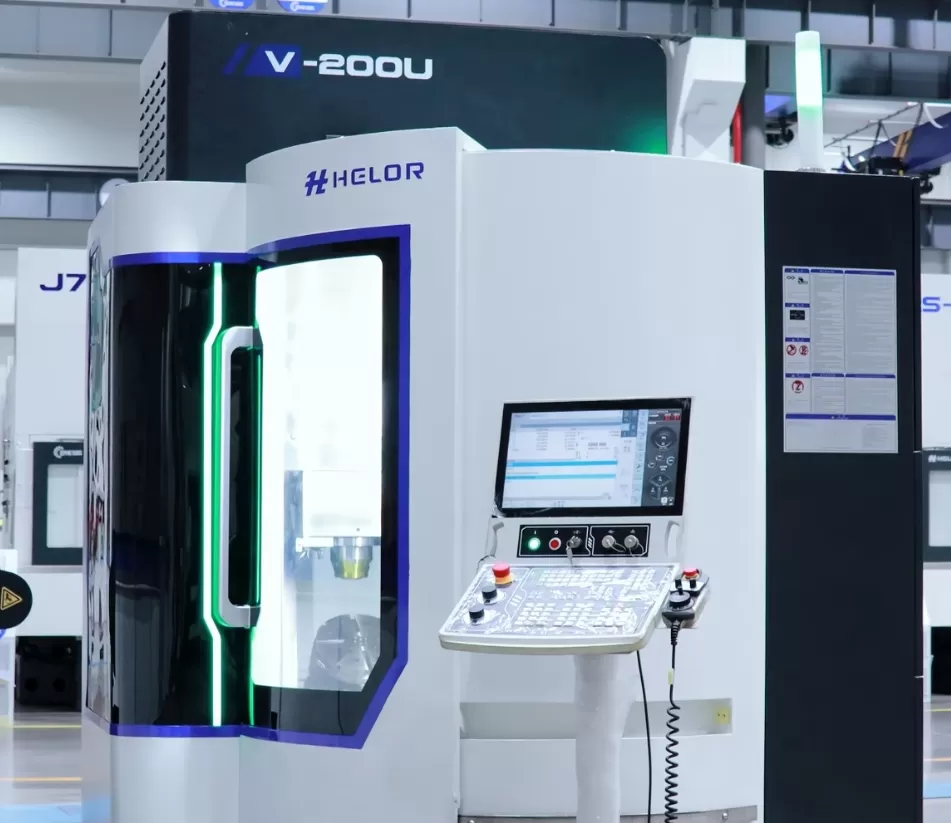

ความลื่นไหลแบบ 5 แกนแท้จริง

แพลตฟอร์ม 5 แกนพร้อมกันของ Taikan ขจัดขั้นตอนทุติยภูมิเหล่านี้ โดยการรวมการจับยึดชิ้นงานหลายขั้นตอนให้เป็นขั้นตอนการทำงานที่ลื่นไหลเดียว

• ประสิทธิภาพการตั้งค่าเดียว:สำหรับชิ้นส่วนที่ซับซ้อน เช่น เรือนกำลังของรถยนต์ไฟฟ้า ปฏิบัติการที่แตกต่างกันมากกว่าสิบอย่าง รวมถึงการกัดรูปทรงต่อเนื่องและการเจาะมุม จะเสร็จสมบูรณ์ในการจับยึดเพียงครั้งเดียว.

• ความสมบูรณ์ของพื้นผิวที่เหนือกว่า:ทิศทางของเครื่องมือปรับตัวแบบไดนามิกตามรูปร่างพื้นผิว รักษาโหลดเศษตัดที่คงที่และความเร็วตัดที่เหมาะสม สิ่งนี้ช่วยขจัดรอยต่อ ส่งมอบผิวสำเร็จที่สมบูรณ์แบบโดยตรงจากเครื่องจักร

• การเข้าถึงโพรงลึก:การออกแบบสปินเดิลจมูกยาวของเราที่จับคู่กับโต๊ะหมุนแบบแท่นที่มีความแข็งแกร่งสูง ช่วยให้ใช้เครื่องมือตัดที่สั้นกว่าและแข็งแรงกว่าเข้าสู่โพรงลึกได้อย่างง่ายดาย ปรับปรุงอัตราการขจัดเนื้อโลหะและความเสถียรของเครื่องมือ

3. เศรษฐศาสตร์ที่ซ่อนอยู่: มูลค่าตลอดวงจรชีวิตเทียบกับป้ายราคาล่วงหน้า

ในขณะที่เครื่อง 3+2 มีราคาป้ายเริ่มต้นที่ต่ำกว่า แต่บ่อยครั้งมันนำเสนอค่าใช้จ่ายในการปฏิบัติงานแฝงที่กัดกร่อนกำไรของคุณอย่างเงียบๆ เมื่อเวลาผ่านไป

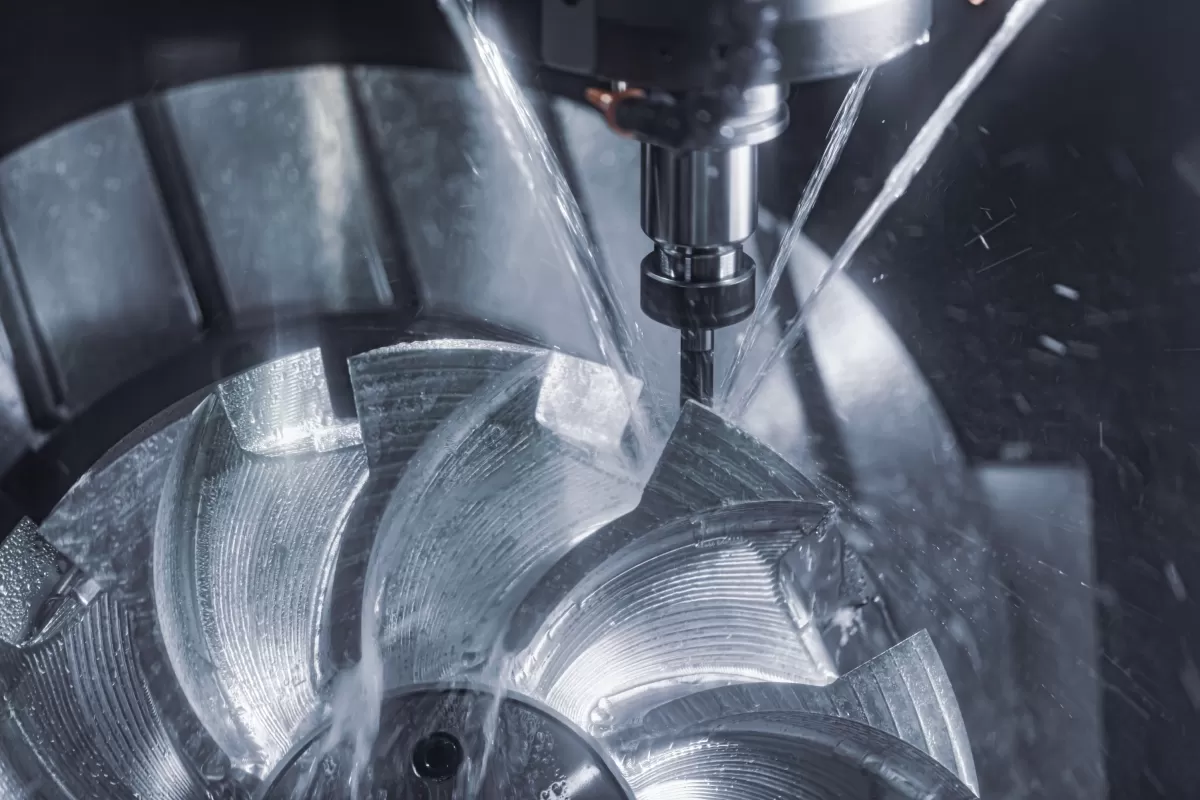

จุดที่ 3+2 ดูดซับกำไรอย่างแอบแฝง:

• การเพิ่มจำนวนของฟิกซ์เจอร์:การตัดเฉือนชิ้นส่วนที่มีหน้าเอียงห้ามุมแตกต่างกันมักต้องใช้อุปกรณ์จับยึดเฉพาะหลายชุดหรือการตั้งค่าการจับชิ้นงานที่ซับซ้อน สิ่งนี้เพิ่มเวลาทางวิศวกรรม ต้นทุนวัสดุ และแรงงานสอบเทียบต่อเนื่อง

• การสึกหรอของเครื่องมือที่เร่งขึ้น:เนื่องจากแกนเครื่องมือถูกล็อคในการตั้งค่า 3+2 โรงงานจำเป็นต้องใช้ดอกเอ็นมิลยาวพิเศษเพื่อเข้าถึงคุณสมบัติที่ลึกโดยไม่ชน เครื่องมือที่ยาวเหล่านี้มีแนวโน้มสูงที่จะเกิดการเบี่ยงเบน การสั่นสะเทือน และความล้มเหลวก่อนเวลาอันควร

• ความเสี่ยงด้านคุณภาพจากผู้ควบคุมงาน:การปรับตำแหน่งใหม่ด้วยมือและการปรับแต่งฟิกซ์เจอร์ทุกครั้งแนะนำความผิดพลาดของมนุษย์ อัตราของเสียย่อมเพิ่มขึ้นเมื่อพึ่งพาการแทรกแซงของผู้ควบคุมงานด้วยมือมากกว่าจลนศาสตร์ของเครื่องจักรอัตโนมัติ

วิธีที่ Taikan 5 แกนเต็มรูปแบบเขียนกติกาใหม่:

เครื่องจักร 5 แกนพร้อมกันของ Taikan ถูกวิศวกรรมเพื่อลดต้นทุนรวมต่อชิ้นส่วนเพิ่มผลตอบแทนการลงทุนระยะยาวของคุณให้สูงสุด:

• ลดเวลาว่าง:ติดตั้งแม็กกาซีนเครื่องมือที่รวดเร็วพร้อมเวลาเปลี่ยนจากเศษถึงเศษ 2 วินาทีเครื่องจักรของเรารับประกันว่าสปินเดิลจะทำงานต่อไปโดยมีการขัดจังหวะน้อยที่สุด

• การจับยึดชิ้นงานที่เรียบง่ายขึ้น:เนื่องจาก RTCP จัดการการแปลงพิกัดแบบไดนามิกโดยอัตโนมัติ ผู้ควบคุมงานไม่จำเป็นต้องวางศูนย์กลางชิ้นงานอย่างสมบูรณ์บนเส้นศูนย์กลางของแกนหมุน สิ่งนี้ลดเวลาการตั้งค่าจากชั่วโมงเป็นนาที

• อายุการใช้งานเครื่องมือที่ยาวนานขึ้น:โดยการเอียงชิ้นงานแบบไดนามิก เครื่องจักรอนุญาตให้ใช้เครื่องมือตัดที่สั้นและแข็งแรง สิ่งนี้ลดการเบี่ยงเบนของเครื่องมือลงอย่างมาก ยืดอายุการใช้งานเครื่องมือ และลดค่าใช้จ่ายวัสดุสิ้นเปลืองรายเดือนของคุณ

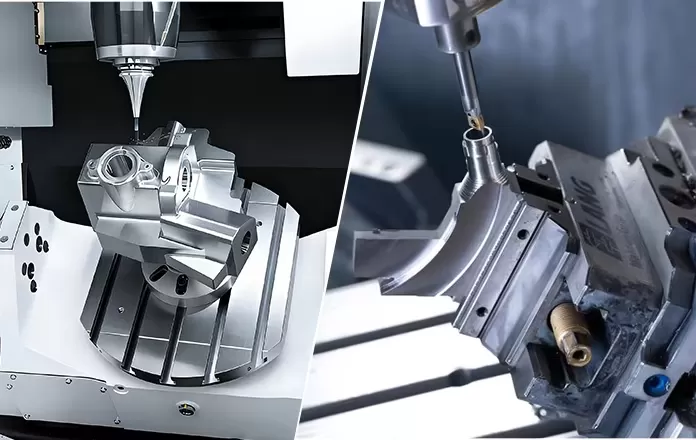

4. ขอบเขตของ Taikan: สร้างขึ้นเพื่อผลิตภาพในโลกจริง

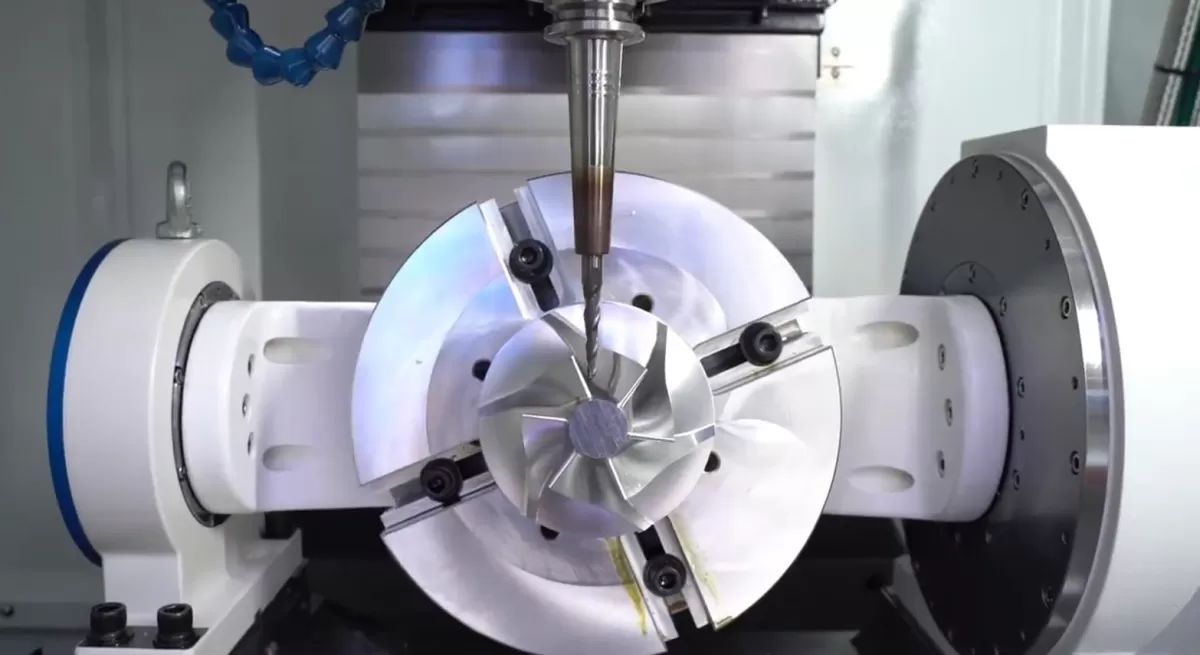

ที่ Taikan Machine เราไม่ได้เพียงแค่ติดตั้งโต๊ะหมุนเพิ่มเติมบนแพลตฟอร์ม 3 แกนมาตรฐาน ศูนย์การตัดเฉือน 5 แกนพร้อมกันของเราถูกออกแบบมาจากพื้นฐานด้วยสถาปัตยกรรม CNC ดั้งเดิมแบบบูรณาการ แบบจำลองจลนศาสตร์ ลูปเซอร์โว และอัลกอริธึม RTCP ถูกซิงโครไนซ์อย่างสมบูรณ์แบบเพื่อดำเนินการประมาณค่าเส้นโค้งเชิงพื้นที่อย่างไร้ที่ติ ปราศจากการกระตุกหรือการเบี่ยงเบนระดับจุลภาค

ในฐานะบริษัทจดทะเบียนในตลาดหลักทรัพย์ที่มีโครงสร้างพื้นฐานสนับสนุนระดับโลกที่แข็งแกร่งtaikanนำเสนอเทคโนโลยี 5 แกนที่ผ่านการผลิตจริงและเข้าถึงได้สูงสำหรับวิสาหกิจขนาดกลางและขนาดย่อม ไม่ใช่เพียงผู้ผลิตชั้นนำระดับหนึ่งเท่านั้น

เมื่อการออกแบบชิ้นส่วนพัฒนาไปสู่ผนังที่บางลง โครงสร้างออร์แกนิก และค่าความคลาดเคลื่อนที่เข้มงวดมากขึ้น การซิงโครไนซ์ 5 แกนแท้จริงไม่ใช่สิ่งฟุ่มเฟือยอีกต่อไป—มันเป็นพื้นฐานสำหรับการรักษาความสามารถในการแข่งขัน มองให้ไกลกว่าราคาซื้อเริ่มต้นและประเมินมูลค่าตลอดวงจรชีวิตทั้งหมด เมื่อทั้งห้าแกนมีชีวิตและซิงโครไนซ์กัน ความซับซ้อนจะหยุดเป็นความท้าทายและกลายเป็นข้อได้เปรียบที่ไม่เป็นธรรมของคุณ

5. คำถามที่พบบ่อย

1) ความแตกต่างพื้นฐานระหว่างการตัดเฉือน 5 แกนพร้อมกันแท้จริงกับการตัดเฉือนแบบ 3+2 แกนคืออะไร?
3+2 ล็อคแกนหมุนในตำแหน่งและตัดด้วย X, Y และ Z เท่านั้น สร้างเส้นทางเดินเครื่องมือจากขั้นตอนคงที่แบบแยกส่วน เครื่องจักร 5 แกนพร้อมกันเต็มรูปแบบของ Taikan ทำให้ทั้งห้าแกนประสานงานกันระหว่างการตัด โดยใช้ RTCP เพื่อชดเชยปลายเครื่องมือแบบไดนามิกสำหรับหนึ่งการเคลื่อนที่ที่ต่อเนื่องและลื่นไหล

2) การตัดเฉือนแบบ 3+2 แกนยังมีที่ทางในโรงงานสมัยใหม่หรือไม่?
ใช่—มันยังคงมีประสิทธิภาพสำหรับชิ้นส่วนแท่งปริซึมที่คุณสมบัติตั้งฉากกับหน้าเอียงไม่กี่หน้า อย่างไรก็ตาม ทันทีที่รูปทรงเรขาคณิตของคุณมีพื้นผิวอิสระหรือโพรงลึกศูนย์เครื่องจักรกล 3 แกนที่ทำงานในรูปแบบ 3+2 จะถึงเพดานจลนศาสตร์ที่เทคโนโลยี 5 แกนพร้อมกันแท้จริงถูกสร้างขึ้นเพื่อทะลุผ่าน

3) RTCP คืออะไร?
RTCP (Rotated Tool Center Point) คืออัลกอริธึมควบคุมแบบเรียลไทม์ที่ชดเชยการเคลื่อนที่ของปลายเครื่องมือโดยอัตโนมัติทุกครั้งที่แกนหมุนเคลื่อนที่ การแก้ไขแบบไดนามิกนั้นคือสิ่งที่ทำให้เครื่องจักร 5 แกนของ Taikan รักษาความแม่นยำเชิงปริมาตรในช่วง ±0.005 มม. ซึ่งเป็นแถบค่าความคลาดเคลื่อนที่การกำหนดตำแหน่งแบบ 3+2 คงที่ไม่สามารถรักษาได้อย่างน่าเชื่อถือในการตั้งค่าเชิงมุมที่หลากหลาย

4) เหตุใดการทำงาน 5 แกนเต็มรูปแบบจึงให้ผิวสำเร็จที่ดีกว่าบนรูปร่างที่ซับซ้อน?
3+2 บังคับให้ระบบ CAM ประมาณพื้นผิวอิสระด้วยแพทช์มุมคงที่ ซึ่งมักทำให้เกิดการซ้อนทับเส้นทางเดินเครื่องมือสูงสุดถึง 40% และความหยาบผิวที่ติดอยู่ที่ประมาณ Ra 6.3 µm การทำงาน 5 แกนเต็มรูปแบบช่วยให้เครื่องมือตั้งฉากกับพื้นผิวในการกวาดต่อเนื่องครั้งเดียว ส่งมอบความสมบูรณ์ของพื้นผิวที่สูงกว่ามากและมักขจัดการผสมผสานด้วยมือ

5) เครื่องจักร 5 แกนเต็มรูปแบบไม่แพงกว่ามากหรือ? ฉันจะให้เหตุผลในการลงทุนได้อย่างไร?
ราคาล่วงหน้าสูงกว่า แต่ 3+2 ซ่อนต้นทุนที่สำคัญไว้ในฟิกซ์เจอร์เฉพาะ การสึกหรอของเครื่องมือที่เร็วขึ้นจากดอกตัดความยาวเกจยาว และการตั้งค่าด้วยมือซ้ำๆ โดยการยุบรวมปฏิบัติการหลายอย่างเป็นการจับยึดครั้งเดียวด้วยเวลาเปลี่ยนเศษถึงเศษที่เร็วขึ้น เครื่องจักร 5 แกนพร้อมกันของ Taikan โดยทั่วไปจะขับเคลื่อนต้นทุนรวมต่อชิ้นส่วนที่ต่ำกว่าตลอดวงจรชีวิตของมัน

6) การใช้งานใดที่ได้รับประโยชน์สูงสุดจากเครื่องจักร 5 แกนพร้อมกันเต็มรูปแบบของ Taikan?
ชิ้นส่วนใดๆ ที่ปัจจุบันต้องการการตั้งค่าหลายครั้ง การผสมผสานรูปร่าง หรือการเข้าถึงโพรงลึก—ใบพัดอากาศยาน เรือนกำลัง EV อุปกรณ์เสริมทางการแพทย์ และโพรงแม่พิมพ์ความแม่นยำคือรายชื่อนำหน้า หากความซับซ้อนของฟิกซ์เจอร์และแรงงานขัดแต่งมือกำลังบีบกำไรของคุณ คุณได้เข้าสู่ขอบเขตของการทำงาน 5 แกนเต็มรูปแบบแล้ว
