Taikan V-200U เครื่องกัดแนวตั้ง 5 แกน: ออกแบบมาเพื่อความแม่นยำในชิ้นส่วนที่ซับซ้อน

Taikan Machine ผู้นำระดับโลกในเทคโนโลยีการผลิตขั้นสูง ขอแนะนำ V-200U 5-Axis Vertical Machining Center ศูนย์เครื่องจักรกลแนวตั้ง 5 แกน V-200U ได้รับการออกแบบมาเพื่อการผลิตชิ้นส่วนที่ซับซ้อนด้วยความเที่ยงตรงสูง โดยผสานรากฐานทางกลที่แข็งแกร่งเข้ากับเทคโนโลยีการหมุนแบบขับเคลื่อนโดยตรงและระบบ CNC ประสิทธิภาพสูง มอบการผสมผสานที่ดีที่สุดของความแข็งแกร่ง ความเร็ว และความแม่นยำ สำหรับอุตสาหกรรมที่ต้องการความเป็นเลิศ เช่น การบินและอวกาศ การผลิตอุปกรณ์การแพทย์ ยานยนต์ เลนส์ และแม่พิมพ์ความเที่ยงตรงสูง

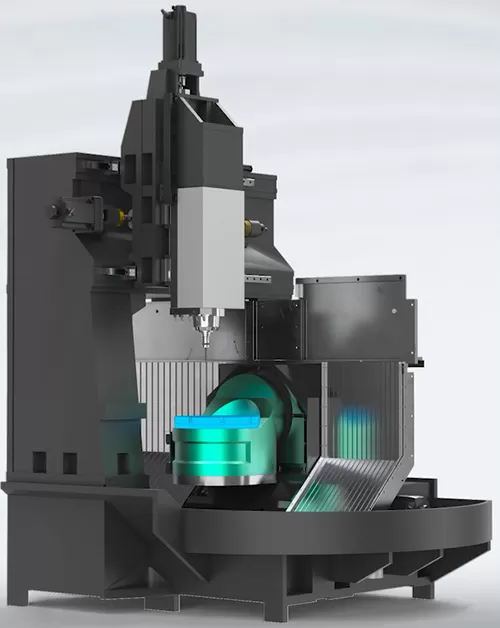

1. โครงสร้างแบบโมโนบล็อกความแข็งแกร่งสูงเพื่อเสถียรภาพสูงสุด

แกนหลักของV-200U 5 axis vertical machining centerคือโครงสร้างแบบ O-frame ชนิดพอร์ทัลที่มีความแข็งแกร่งเป็นพิเศษ การออกแบบนี้ได้รับการปรับให้เหมาะสมด้วยการวิเคราะห์ไฟไนต์เอลิเมนต์ขั้นสูง (FEA) โดยมีฐานที่กว้างและเสริมซี่โครงอย่างหนาแน่น พร้อมโครงสร้างเสาและคานขวางแบบชิ้นเดียว ซึ่งช่วยลดระยะยื่นของแกน ลดข้อผิดพลาดสะสม และเพิ่มประสิทธิภาพทางพลศาสตร์ หล่อจากเหล็กหล่อมีฮาไนต์เกรดสูงและผ่านกระบวนการอบอ่อนคลายความเครียดสองครั้ง ทำให้5 axis CNC machineรับประกันการลดแรงสั่นสะเทือนที่เหนือกว่า เสถียรภาพทางความร้อน และความเที่ยงตรงทางเรขาคณิตในระยะยาว

2. โต๊ะหมุน 5 แกนแบบขับเคลื่อนโดยตรงขั้นสูง

หัวใจสำคัญของความสามารถนี้คือโต๊ะหมุน B/C axis ที่เป็นเอกสิทธิ์เฉพาะ สร้างขึ้นจากเหล็กหล่อความแข็งแกร่งสูงพร้อมโครงสร้างสไลด์เอียง 45 องศา ให้ความสามารถในการรับโมเมนต์การเอียงและความต้านทานแรงสั่นสะเทือนที่ยอดเยี่ยม แกนหมุนทั้งสองขับเคลื่อนด้วยมอเตอร์แบบขับเคลื่อนโดยตรง (DD) แรงบิดสูง ช่วยขจัดระบบส่งกำลังทางกลแบบดั้งเดิม เช่น เฟืองตัวหนอนหรือลูกเบี้ยวแบบลูกกลิ้ง เมื่อทำงานร่วมกับตัวเข้ารหัสแบบออปติคอลความละเอียดสูงสำหรับการควบคุมวงปิดเต็มรูปแบบ ระบบนี้จึงให้ความแม่นยำในการวางตำแหน่งที่โดดเด่น การทำงานที่ราบรื่นด้วยความเร็วสูงสุดถึง 50 รอบต่อนาที การเร่งความเร็วที่เร็วขึ้น การบำรุงรักษาน้อยที่สุด และการทำงานที่เงียบ

3. ระบบขับเคลื่อนเชิงเส้นความเที่ยงตรงและการควบคุมการเคลื่อนที่แบบซิงโครไนซ์

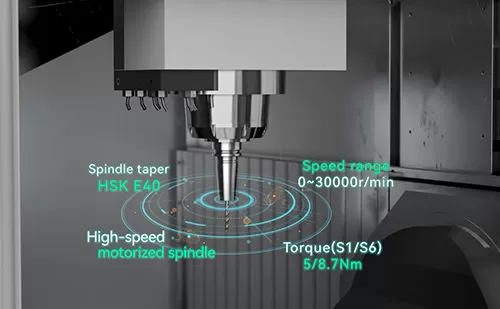

แกนเชิงเส้น (X, Y, Z) ติดตั้งรางนำทางเชิงเส้นแบบลูกกลิ้งความเที่ยงตรงและชุดบอลสกรูระบายความร้อนเพื่อรักษาความแม่นยำระหว่างการทำงานที่มีรอบการทำงานสูง ด้วยอัตราการเคลื่อนที่เร็ว 24 ม./นาที บนแกนเชิงเส้นทั้งหมด สิ่งนี้5 axis machining centerช่วยให้การวางตำแหน่งรวดเร็ว ห่วงโซ่จลนศาสตร์ทั้งหมดถูกควบคุมโดยระบบ CNC ความเที่ยงตรงสูง Siemens SINUMERIK ONE ซึ่งประสานแกนทั้งห้าได้อย่างราบรื่น การป้อนกลับวงปิดเต็มรูปแบบผ่านตัวเข้ารหัสในตัวรับประกันความแม่นยำระดับไมครอนและความสามารถในการทำซ้ำ สำหรับรูปร่าง 3 มิติที่ซับซ้อนและพื้นผิวอิสระ สปินเดิลความเร็วสูงและความแข็งแกร่งสูงเติมเต็มชุดอุปกรณ์นี้ ทำให้สามารถตัดเฉือนวัสดุหลากหลายชนิดได้อย่างมีประสิทธิภาพ

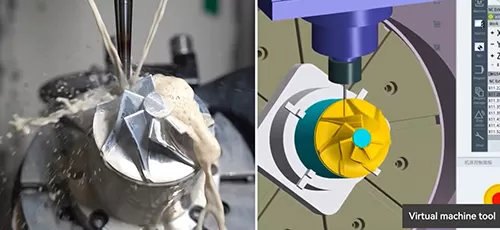

4. เทคโนโลยี Digital Twin สำหรับการตรวจสอบกระบวนการโดยปราศจากความเสี่ยง

การทดสอบโปรแกรมที่ซับซ้อนการตัดเฉือน CNC 5 แกนสำหรับใบพัดตามธรรมเนียมนั้นเกี่ยวข้องกับการตัดทดสอบทางกายภาพที่มีค่าใช้จ่ายสูง ซึ่งใช้เวลาเครื่องจักร เครื่องมือตัด และวัสดุที่มีค่า ขณะที่เสี่ยงต่อการชนและข้อผิดพลาดของโปรแกรม

Taikan ขจัดปัญหาคอขวดนี้ด้วยโซลูชัน Digital Twin ในตัวของเรา เครื่องจักรเสมือนของเราเป็นแบบจำลองดิจิทัลที่สมบูรณ์แบบของ V-200U จริง โดยมีคุณสมบัติทางจลนศาสตร์ ตรรกะของตัวควบคุม และพารามิเตอร์สมรรถนะที่เหมือนกันทุกประการ วิศวกรสามารถทำการจำลองการตัดเฉือนที่สมจริง 100% เพื่อตรวจสอบรหัส NC ตรวจสอบเส้นทางของเครื่องมือ ตรวจหาการชนกันของอุปกรณ์จับยึด ทำนายเวลารอบการทำงานได้อย่างแม่นยำ และกำจัดความเสี่ยงที่จะเกิดการชน ทั้งหมดนี้ทำได้แบบออฟไลน์ ความสามารถอันทรงพลังนี้ทำให้บริการตัดเฉือนใบพัด CNCการทำงานมีความน่าเชื่อถือและมีประสิทธิภาพมากขึ้น โดยลดเวลาหยุดทำงานของเครื่องจักรสำหรับการสุ่มตัวอย่างลงอย่างมาก ลดต้นทุนการพิสูจน์โปรแกรม เร่งวงจรการพัฒนาผลิตภัณฑ์ และช่วยให้มีการวางแผนการผลิตที่เหมาะสมที่สุด

Taikan V-200U 5-Axis Vertical Machining Centerเป็นมากกว่าเครื่องมือกล แต่เป็นโซลูชันการผลิตที่ครอบคลุมซึ่งสร้างขึ้นเพื่อความน่าเชื่อถือและความแม่นยำ ด้วยการผสานโครงสร้างทางกลที่แข็งแกร่งเข้ากับเทคโนโลยีขับเคลื่อนโดยตรงที่ล้ำหน้าและการจำลองดิจิทัลที่มองการณ์ไกล V-200U ช่วยให้ผู้ผลิตสามารถจัดการชิ้นส่วนที่ท้าทายที่สุดด้วยความมั่นใจและประสิทธิภาพที่ไม่มีใครเทียบได้

ดูข้อมูลจำเพาะและความสามารถทั้งหมดของ Taikan V-200U 5-Axis VMC ติดต่อทีมวิศวกรของเราวันนี้เพื่อหารือเกี่ยวกับการใช้งานของคุณ

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
