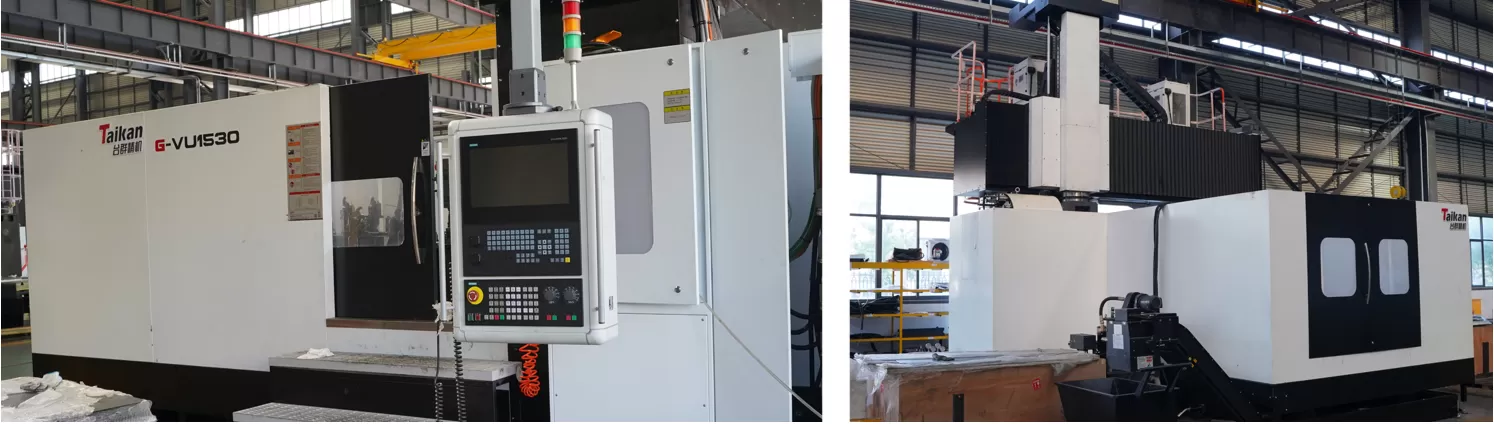

G-VU1530 เครื่องแมชชีนนิ่งเซ็นเตอร์แบบสะพาน 5 แกน: ความแม่นยำและกำลังสำหรับชิ้นส่วนที่ซับซ้อน

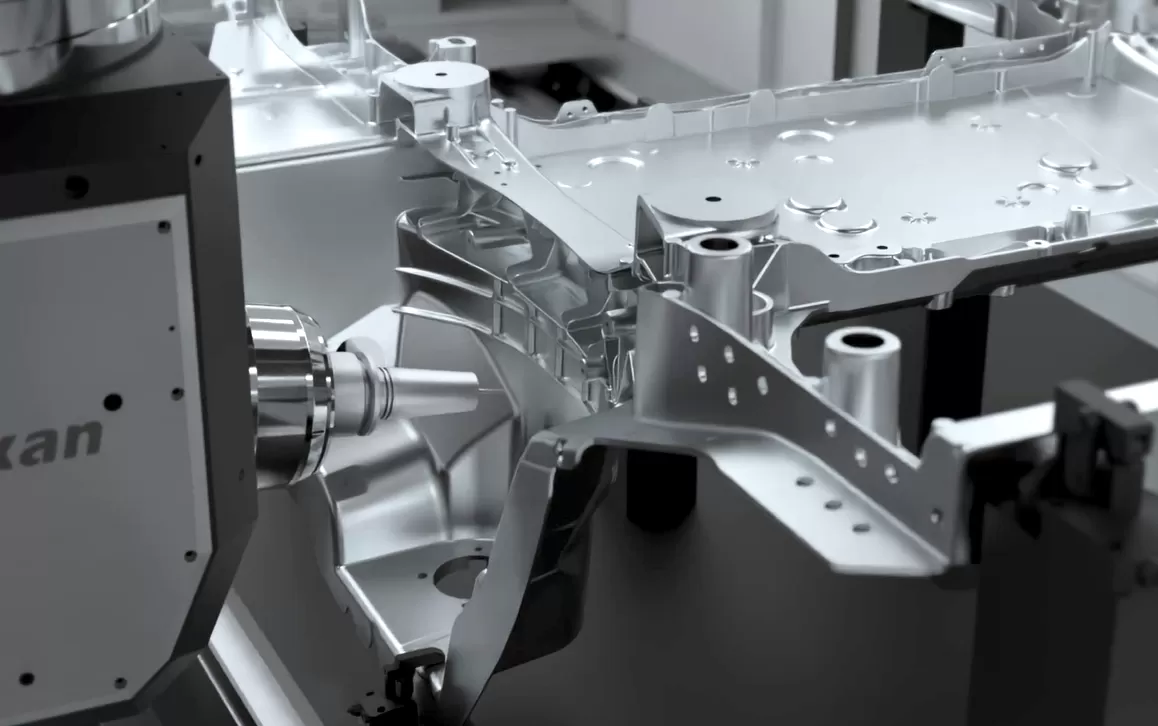

ถูกออกแบบมาสำหรับผู้ผลิตที่ต้องการความแข็งแรง ความแม่นยำ และปริมาณงานสูงG-VU1530มอบการตัดเฉือนชิ้นงานเรขาคณิต 3 มิติที่ซับซ้อนด้วยความแม่นยำสูงและมีประสิทธิภาพสูง — ตั้งแต่ใบพัดและส่วนประกอบอากาศยาน to ชิ้นส่วนยานยนต์ และแม่พิมพ์ที่มีความแม่นยำ

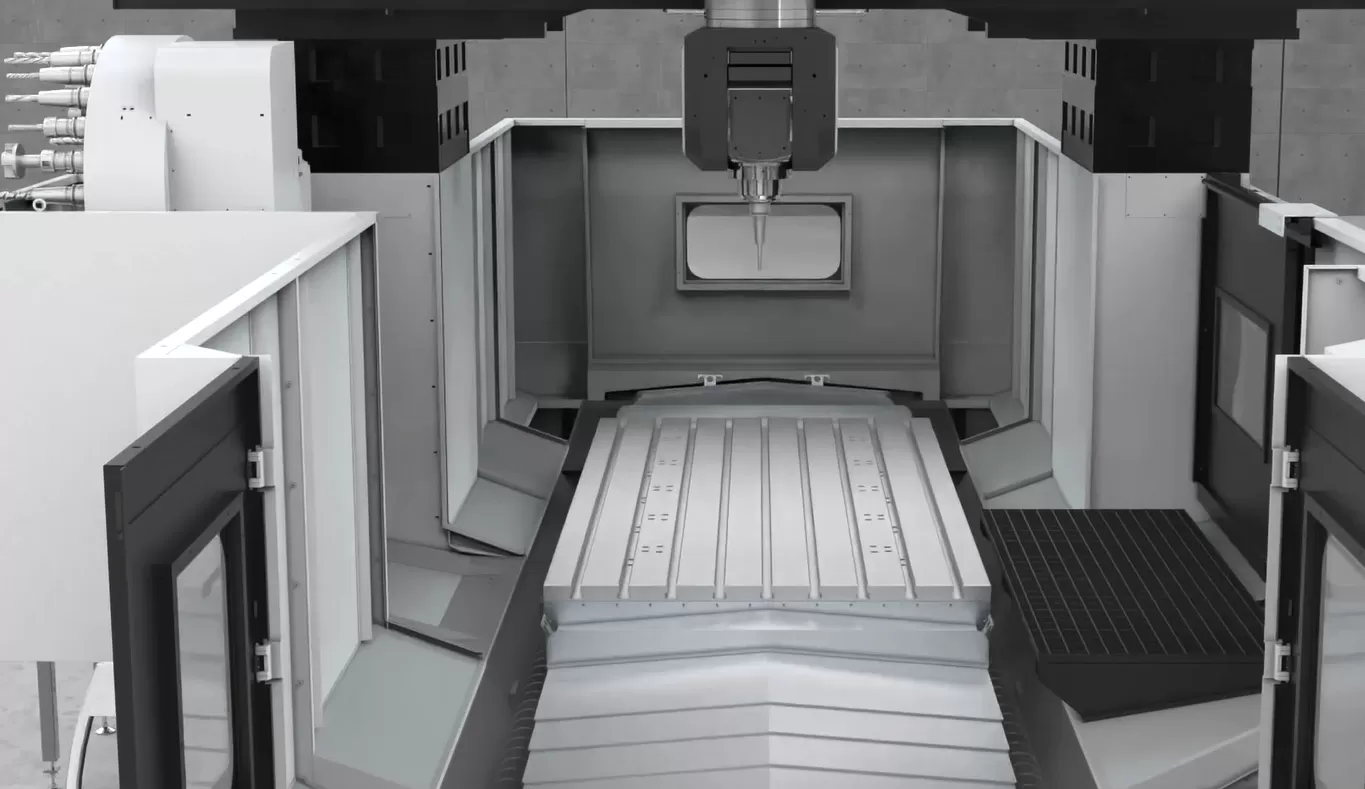

ความแข็งเกร็งของแกรนทรี ความแม่นยำที่เสถียร:โครงสร้างฐานแกรนทรีแบบคงที่พร้อมโต๊ะงานที่เคลื่อนที่ได้ ชิ้นส่วนหล่อหลักได้รับการปรับให้เหมาะสมด้วย FEA และผลิตจากเหล็กหล่อความแข็งแรงสูงที่ขึ้นรูปด้วยทรายเรซิน เพื่อทนต่อแรงสั่นสะเทือนและการตัดด้วยแรงบิดสูง

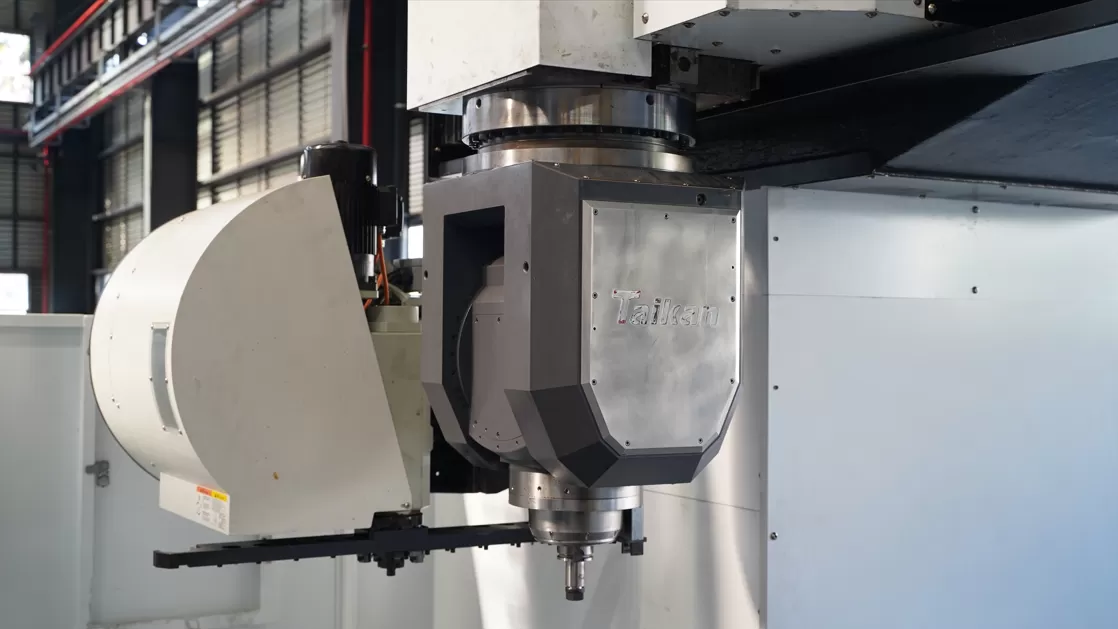

ความสามารถในการทำงาน 5 แกนต่อเนื่องอย่างแท้จริง:หัวกัดแบบหมุนคู่ Mepro T70.5 A/C (A: ±110°, C: ±360°") พร้อมตัวเข้ารหัสความแม่นยำสูงและการจับยึดด้วยระบบไฮดรอลิก เพื่อการตัดเฉือนหลายแกนที่ปลอดภัยและต่อเนื่อง

สปินเดิลความเร็วสูงที่เชื่อถือได้:มาตรฐาน18,000 rpmสปินเดิลมอเตอร์สำหรับการตัดวัสดุแข็งด้วยความเร็วสูงและแม่นยำ

ระบบการเคลื่อนที่แบบงานหนัก:รางนำแนวตรงแบบลูกกลิ้งนำเข้าสำหรับแกน X/Y/Z ช่วยลดแรงเสียดทาน มีความสามารถในการรับโหลดสูงและการกำหนดตำแหน่งที่เหนือกว่า การวางโครงสร้างคานขวางแบบขั้นบันไดเพิ่มความแข็งเกร็งและความสามารถในการรับน้ำหนัก

การออกแบบระบบขับเคลื่อนที่แข็งแกร่ง:แกน X/Y/Z ขับเคลื่อนด้วยเซอร์โว บอลสกรูระยะพิทช์ยาวบนแกน X/Y และการขับเคลื่อนแกน Z โดยตรงจากมอเตอร์สู่บอลสกรู กระบอกสูบสมดุลไนโตรเจนช่วยเพิ่มการตอบสนองแบบไดนามิก

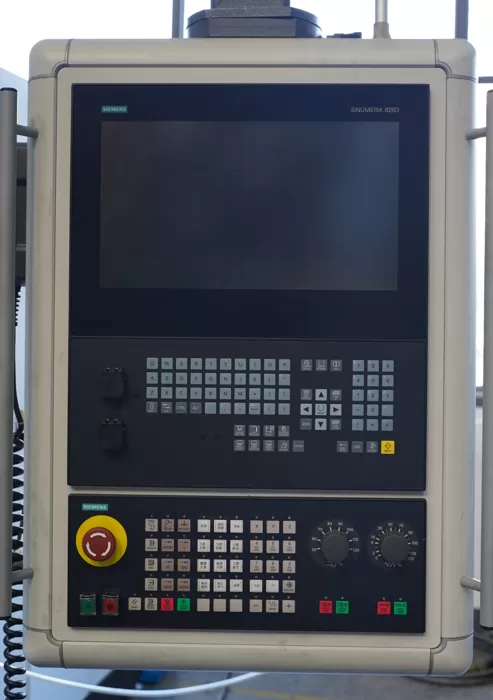

ระบบควบคุมระดับอุตสาหกรรม:Siemensแพลตฟอร์ม CNC ช่วยให้การควบคุมมีเสถียรภาพ เชื่อถือได้ และฟังก์ชันการประมวลผลที่ผู้เชี่ยวชาญต้องการ

กะทัดรัด ทรงพลัง และสร้างขึ้นตามวัตถุประสงค์G-VU1530ผสมผสานความเป็นเลิศทางโครงสร้างเข้ากับการเคลื่อนที่และการควบคุมขั้นสูง เพื่อลดรอบเวลา ปรับปรุงคุณภาพพื้นผิว และเพิ่มอัตราผลงานผ่านครั้งแรก — เหมาะสำหรับการผลิตในอุตสาหกรรมการบิน ยานยนต์ การทำแม่พิมพ์ และสภาพแวดล้อมการผลิตไฮเทคอื่นๆ

รายละเอียดผลิตภัณฑ์:https://www.taikanmachine.com/products/g-vu1530-5-axis-gantry-machining-center/

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
