คู่มือขั้นสูงสุดในการวินิจฉัยและแก้ไขปัญหาแขน ATC ติดค้างบนเครื่องจักรกล machining centers

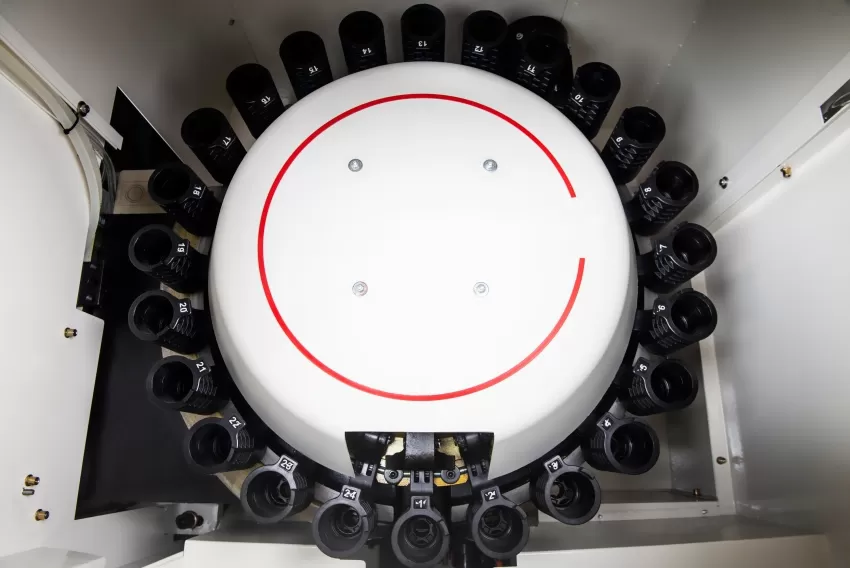

ในด้านการผลิตที่มีความแม่นยำสูง อุปกรณ์เปลี่ยนเครื่องมืออัตโนมัติแบบแขน (Arm-type ATC) ของเครื่องแมชชีนนิ่งเซ็นเตอร์ถือเป็นองค์ประกอบสำคัญที่กำหนดประสิทธิภาพการตัดเฉือนและความสามารถในการทำงานต่อเนื่องโดยตรง เมื่อเกิดเหตุการณ์ "การเปลี่ยนเครื่องมือค้าง" (มักเรียกว่า "การเปลี่ยนเครื่องมือชน" หรือ "แขน ATC ติดขัด") ไม่เพียงแต่ขัดจังหวะรอบการผลิต แต่ยังอาจก่อให้เกิดความเสียหายที่ไม่สามารถย้อนกลับได้แก่ชิ้นส่วนความแม่นยำสูง เช่น รูเรียวสปินเดิล และชุดกล่องลูกเบี้ยวของแขน ATC บทความนี้จะวิเคราะห์สาเหตุรากของปัญหาการค้างของแขน ATC อย่างเป็นระบบ โดยบูรณาการมุมมองด้านระบบไฟฟ้า-กล และซอฟต์แวร์ พร้อมนำเสนอขั้นตอนการแก้ไขปัญหาที่เป็นมาตรฐาน และกลยุทธ์การบำรุงรักษาเชิงป้องกัน เพื่อช่วยให้ภาคธุรกิจยกระดับประสิทธิผลโดยรวมของเครื่องจักร (Overall Equipment Effectiveness)

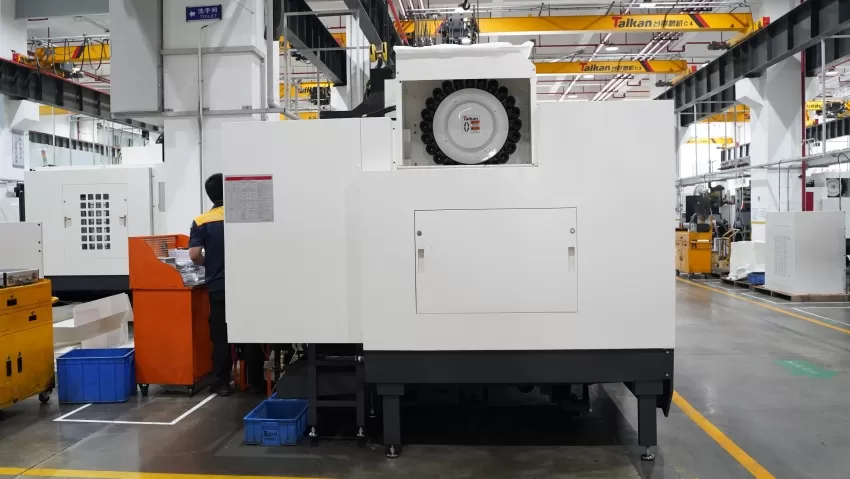

I. การวิเคราะห์กลไกและสาเหตุรากของความล้มเหลวจากการค้างของการเปลี่ยนเครื่องมือ

การค้างของการเปลี่ยนเครื่องมือโดยพื้นฐานแล้วบ่งชี้ถึงความไม่สอดคล้องกันของตำแหน่งเชิงพื้นที่ ลำดับการเคลื่อนที่ หรือสัญญาณสถานะระหว่างแขน ATC สปินเดิล และกระเปาะเก็บเครื่องมือ (Tool Pot) ในระหว่างรอบการเปลี่ยนเครื่องมือ สาเหตุสามารถสรุปได้เป็น 5 กลุ่ม ดังต่อไปนี้:

1. ปัจจัยสภาพแวดล้อมภายนอกและไฟฟ้าขัดข้อง

ระบบ CNC อาศัยสัญญาณควบคุมและแหล่งจ่ายไฟที่ต่อเนื่องและเสถียรในระหว่างการทำงานของแมโครโปรแกรมเปลี่ยนเครื่องมือ ไฟดับกะทันหัน แรงดันลมอัดที่ตกลงต่ำกว่าค่าพิกัดของอุปกรณ์ (โดยทั่วไปอยู่ที่ 0.5–0.7 MPa ขึ้นอยู่กับข้อกำหนดของผู้ผลิต) จนทำให้กระบอกสูบคลายจับ (Unclamp Cylinder) ทำงานผิดปกติ หรือแรงดันไฮดรอลิกสูญหาย ล้วนสามารถทำให้แขน ATC หยุดกลางคันในช่วงการจับหรือการล็อกเครื่องมือ ส่งผลให้เกิดการล็อกทางกลในตำแหน่งกึ่งกลาง

2. การแทรกแซงของผู้ควบคุมเครื่องจักรที่ไม่เหมาะสม

หากผู้ควบคุมกดปุ่มหยุดฉุกเฉิน (Emergency Stop) หรือปุ่ม RESET ในขณะที่รอบการเปลี่ยนเครื่องมือกำลังดำเนินอยู่ จะเป็นการขัดจังหวะคำสั่งควบคุมลำดับที่ออกโดย Programmable Machine Controller (PMC) ณ จุดนี้ มอเตอร์ของแขน ATC หยุดทำงาน แต่ส่วนประกอบอื่นๆ เช่น โซลินอยด์วาล์ว และตำแหน่งเชิงมุมของแขน ATC จะยังคงค้างอยู่ในสถานะกึ่งกลาง ทำให้ระบบไม่สามารถฟื้นคืนสภาพอัตโนมัติได้

3. การรบกวนทางกลและการเสียรูป

ความพอดีแม่นยำระหว่างพื้นผิวโค้งของแขน ATC และร่องรูปตัว V ของด้ามจับเครื่องมือ (Tool Holder) มีความสูงมาก การชนของเครื่องจักรระหว่างการตัดเฉือน หรือเครื่องมือที่เข้าไม่สุดในกระเปาะเก็บเครื่องมือ ทำให้แขน ATC กระแทกด้ามจับเครื่องมือระหว่างการหมุน ล้วนสามารถนำไปสู่การเสียรูปของแขน ATC การคลายตัวของกลไกก้านต่อ หรือความเสียหายต่อตลับลูกปืนเม็ดโค้งภายในกล่องลูกเบี้ยว ปัญหาเหล่านี้ส่งผลให้เกิดการติดขัดทางกล

4. ปัญหาทางไฟฟ้าและการเบี่ยงเบนของค่าพารามิเตอร์ที่ตั้งไว้

ตำแหน่งเปลี่ยนเครื่องมือถูกกำหนดโดยการทำงานร่วมกันระหว่างเซ็นเซอร์ความใกล้ (Proximity Switch) (เช่น ตำแหน่งบ้านของแขน ATC ตำแหน่งเบรก ตำแหน่งจับ) และลอจิกของ PMC หรือพารามิเตอร์ของเซอร์โว ATC ข้อผิดพลาดสามารถเกิดขึ้นได้หากตำแหน่งสัมบูรณ์หายไปเนื่องจากแรงดันแบตเตอรี่ต่ำ ค่าออฟเซ็ตของตำแหน่งเปลี่ยนเครื่องมือถูกเปลี่ยนแปลงเนื่องจากความผิดพลาดในการปฏิบัติงาน หรือเซ็นเซอร์ (Proximity Switch) ทำงานผิดปกติจากการปนเปื้อนของน้ำมันหรือเศษโลหะ ในกรณีเช่นนี้ ระบบจะกระตุ้นสัญญาณเตือนและยกเลิกรอบการเปลี่ยนเครื่องมือ เนื่องจากไม่ได้รับสัญญาณการเข้าตำแหน่งที่ถูกต้อง

หมายเหตุ:หมายเลขพารามิเตอร์เฉพาะและวิธีการตั้งค่าตำแหน่งเปลี่ยนเครื่องมือจะแตกต่างกันไปตามผู้ผลิตอุปกรณ์ (เช่น Fanuc, Mitsubishi, Siemens) และประเภทของการขับเคลื่อน ATC (ไฮดรอลิก, เซอร์โว) การบำรุงรักษานอกสถานที่ควรอ้างอิงจาก "การตั้งค่าตำแหน่งเปลี่ยนเครื่องมือ" หรือ "รายการพารามิเตอร์ ATC" ในคู่มืออุปกรณ์เสมอ

5. การสึกหรอทางกลและความล้มเหลวจากความล้า

ตลอดการเปลี่ยนเครื่องมือที่มีความถี่สูงเป็นเวลานาน ชิ้นส่วนต่างๆ เช่น พื้นผิวลูกเบี้ยวภายในกล่องลูกเบี้ยว ATC หมุดของโซ่กระเปาะเก็บเครื่องมือ และกลไกการจับยึดเครื่องมือบนแขน ATC สามารถสึกหรอได้ เมื่อการสึกหรอเกินขีดจำกัดความคลาดเคลื่อน ความสามารถในการทำซ้ำของการเคลื่อนที่เปลี่ยนเครื่องมือจะลดลง เพิ่มโอกาสที่จะเกิดปัญหา เช่น การจับเครื่องมือไม่เหมาะสมหรือเครื่องมือหลุด ซึ่งนำไปสู่การค้างได้อย่างมีนัยสำคัญ

II. ขั้นตอนการแก้ไขปัญหาที่เป็นมาตรฐาน

เมื่อเกิดการค้างของการเปลี่ยนเครื่องมือ ให้ปฏิบัติตามขั้นตอนมาตรฐาน: "หยุดฉุกเฉินและแยกแหล่งพลังงาน → ยืนยันสถานะ → นำกลับด้วยมือ → ตรวจสอบสัญญาณ" หลีกเลี่ยงการกระทำที่รุนแรงหรือฝืนบังคับใดๆ

1. การหยุดฉุกเฉินและแยกแหล่งพลังงาน

กดปุ่มหยุดฉุกเฉินทันทีเพื่อตัดการทำงานของชุดขับเซอร์โวมอเตอร์ หากมีแหล่งจ่ายลมหรือไฮดรอลิก ให้ปิดวาล์วปิดที่เกี่ยวข้องเพื่อป้องกันเครื่อง VMCการเคลื่อนที่โดยไม่คาดคิดระหว่างการปฏิบัติการด้วยมือ ระบบจะอยู่ในสถานะปลอดภัยและล็อกไว้แล้ว

2. การสังเกตข้อผิดพลาดและการวินิจฉัย

เข้าสู่หน้าจอวินิจฉัยสัญญาณ PMC และบันทึกรหัสสัญญาณเตือนปัจจุบันและพารามิเตอร์การวินิจฉัย (เช่น F-signals หรือ G-signals) ให้ความสนใจเป็นพิเศษกับสิ่งต่อไปนี้:

• แขน ATC อยู่ในตำแหน่งแนวนอน (ตำแหน่งจับ) หรือตำแหน่งแนวตั้ง (ตำแหน่งบ้าน)?

• สวิตช์คลายจับของสปินเดิลถูกกระตุ้นหรือไม่?

• กระเปาะเก็บเครื่องมือเอียงลงเต็มที่แล้วหรือยัง (ในตำแหน่งพร้อม)?

ข้อมูลนี้ช่วยตัดสินว่าการค้างเกิดขึ้นในช่วง "จับ", "ล็อก" หรือ "กลับสู่ตำแหน่งบ้าน" ของรอบการเปลี่ยนเครื่องมือ

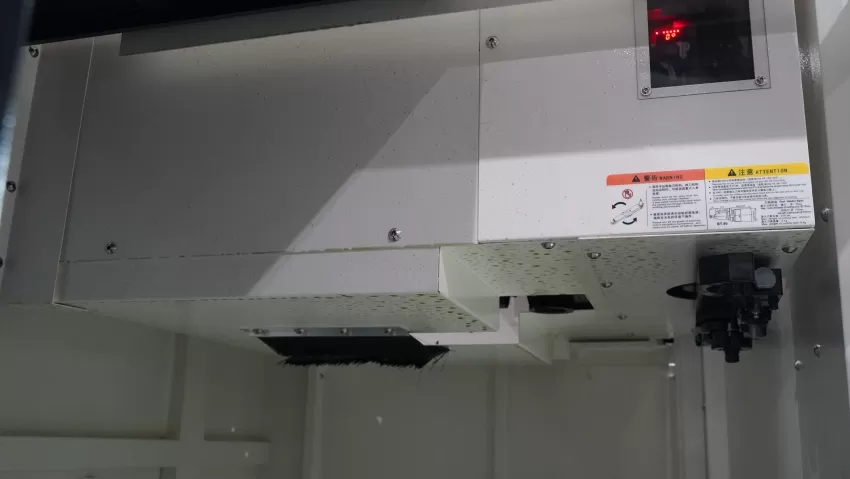

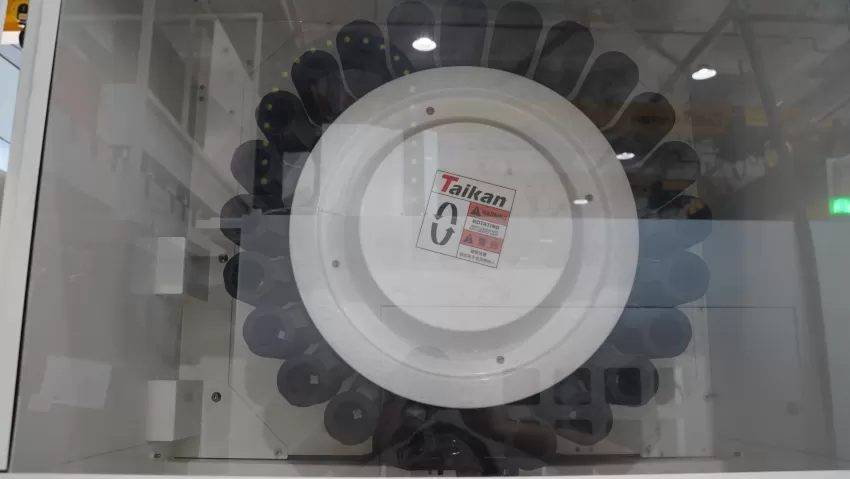

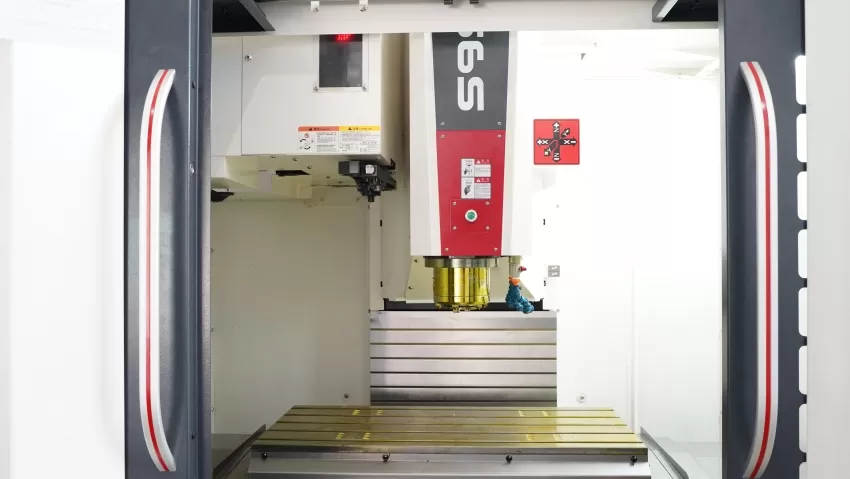

3. การปรับตำแหน่งแขน ATC ด้วยมือ (วิธีการรีเซ็ตด้วยไฟฟ้า)

สำหรับแขน ATC ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ขั้นแรกให้ลองใช้ฟังก์ชัน "รีเซ็ตแขน ATC ด้วยมือ" ในตัวระบบ (โดยปกติเปิดใช้ผ่านสวิตช์ PMC หรือ M-code) หากไม่มีฟังก์ชันนี้ ให้ปฏิบัติตามขั้นตอนด้วยมือ:

• การเตรียมการ:เข้าสู่แผงควบคุมไฮดรอลิกหรือลมของเครื่องจักร ใช้วาล์วควบคุมด้วยมือ (หรือใช้ประแจหกเหลี่ยมเพื่อเลื่อนแกนโซลินอยด์วาล์วด้วยมือ) เพื่อบังคับให้สปินเดิลคลายจับ เพื่อให้แน่ใจว่าแขน ATC ไม่ถูกยึดไว้โดยรูเรียวสปินเดิล

• การปฏิบัติการที่แกนมอเตอร์:ค้นหาตัวขับสี่เหลี่ยม (หรือร่อง) ที่ด้านหลังของมอเตอร์แขน ATC ใช้ประแจเฉพาะที่เหมาะสมหมุนหมุนอย่างช้าๆ และมั่นคงทิศทางการหมุนควรเป็นไปตามทิศทางบ้านเชิงกลของแขน ATC (โดยทั่วไปตามเข็มนาฬิกาหรือทวนเข็ม โปรดอ้างอิงคู่มืออุปกรณ์) หากพบความต้านทานเพิ่มขึ้นอย่างกะทันหัน ให้หยุดทันทีและตรวจสอบกล่องลูกเบี้ยวว่ามีสิ่งแปลกปลอมหรือไม่

• การถอดเครื่องมือ:หลังจากหมุนแขน ATC ด้วยมือเพื่อให้พ้นจากรูเรียวสปินเดิลหรือกระเปาะเก็บเครื่องมือแล้ว ให้ตรวจสอบโครงสร้างของชุดจับของแขน ATC สำหรับแขนที่มีกลไกหนีบสปริง ให้ใช้ไขควงปากแบนงัดคลิปสปริงออกเบาๆ หรือคลายสกรูล็อกบนแขนเพื่อปล่อยแรงจับยึดบนปุ่มดึง Pull Stud ของด้ามจับเครื่องมือ ในขณะที่ทำเช่นนี้ ให้ใช้มือข้างหนึ่งประคองเครื่องมือ และอีกมือหนึ่งค่อยๆ ถอดออกอย่างระมัดระวัง เพื่อป้องกันไม่ให้เครื่องมือหล่นและเกิดความเสียหายต่อโต๊ะทำงานหรือฝาครอบเครื่องจักร

4. การกลับสู่ตำแหน่งบ้านและการตรวจสอบความแม่นยำ

เมื่อนำแขน ATC กลับสู่ตำแหน่งบ้าน (โดยปกติคือแนวตั้ง) ด้วยมือแล้ว ให้ปล่อยปุ่มหยุดฉุกเฉิน ในโหมด MDI เรียกใช้ M-code เพื่อนำกระเปาะเก็บเครื่องมือกลับเข้านิตยสารเครื่องมือ และนำแขน ATC กลับสู่ตำแหน่งบ้าน ยืนยันว่าไฟแสดงสถานะทั้งหมดเป็นปกติ จากนั้นทำการลองเปลี่ยนเครื่องมือเปล่า (โดยไม่มีเครื่องมือจริงบนแขน) เพื่อสังเกตความราบรื่นของการเคลื่อนไหว และฟังเสียงที่ผิดปกติ หากตำแหน่งเปลี่ยนเครื่องมือดูไม่ถูกต้อง ให้สอบเทียบตำแหน่งเปลี่ยนใหม่โดยใช้เมนูพารามิเตอร์ที่กำหนดโดยผู้สร้างเครื่องมือกล

หากขั้นตอนข้างต้นไม่สามารถแก้ไขปัญหาได้ หรือหากคุณสังเกตเห็นเสียงผิดปกติรุนแรงจากกล่องลูกเบี้ยว การเสียรูปอย่างมีนัยสำคัญของแขน ATC หรือความเสียหายต่อรูเรียวสปินเดิล ให้หยุดทันทีและติดต่อวิศวกรบริการของผู้ผลิตอุปกรณ์เพื่อซ่อมแซมโดยมืออาชีพ

III. การป้องกันอย่างเป็นระบบและกลยุทธ์การบำรุงรักษา

เพื่อลดการเกิดการค้างของการเปลี่ยนเครื่องมือโดยพื้นฐาน แนะนำให้สร้างระบบซ่อมบำรุงเชิงคาดการณ์ (Predictive Maintenance: PdM) โดยอาศัยการตรวจสอบข้อมูล:

1. การสอบเทียบชิ้นส่วนสำคัญตามวาระ

สอบเทียบความร่วมศูนย์ระหว่างแขน ATC และรูเรียวสปินเดิลทุกไตรมาส โดยใช้ไดอัลเกจ (Dial Indicator) สำหรับนิตยสารเครื่องมือที่ใช้ระบบตำแหน่งแบบสามจุด ตรวจสอบให้แน่ใจว่าความสามารถในการทำซ้ำของกระเปาะเก็บเครื่องมือที่ตำแหน่งเปลี่ยนอยู่ภายใน ±0.05 มม. ตรวจสอบวงจรหล่อลื่นของกล่องลูกเบี้ยวอย่างสม่ำเสมอ เพื่อให้แน่ใจว่าจาระบี (เช่น จาระบีฐานลิเทียม) ไปถึงพื้นผิวลูกเบี้ยว เพื่อลดแรงเสียดทานและการสึกหรอ

2. การจัดการสำรองข้อมูลระบบไฟฟ้าและพารามิเตอร์

สำรองข้อมูลพารามิเตอร์ CNC, โปรแกรม PMC และแมโครโปรแกรมอย่างสม่ำเสมอผ่าน CF Card หรืออีเทอร์เน็ต สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับตัวแปรมาโครที่เกี่ยวข้องกับการเปลี่ยนเครื่องมือ (เช่น #1000 ซีรีส์) และพารามิเตอร์เซอร์โว ATC เพื่อป้องกันข้อผิดพลาดตำแหน่งที่เกิดจากการสูญหายของพารามิเตอร์

3. มาตรฐานการปฏิบัติงานและการตรวจสอบสัญญาณ

เสริมสร้างการฝึกอบรมผู้ควบคุม โดยเน้นย้ำว่าไม่ควรกดปุ่มหยุดฉุกเฉินหรือ RESET ในระหว่างรอบการเปลี่ยนเครื่องมือ โดยเฉพาะเมื่อแขน ATC กำลังเคลื่อนที่ พิจารณาเพิ่มตรรกะ "ป้องกันการขัดจังหวะรอบการเปลี่ยนเครื่องมือ" ในโปรแกรมแลดเดอร์ ใช้ฟังก์ชันการวินิจฉัยรูปคลื่นของระบบ CNC เพื่อตรวจสอบเวลาตอบสนองของสัญญาณสำคัญ เช่น การคลายจับของสปินเดิลและการเคลื่อนที่ของแขน ATC เป็นระยะๆ ทำให้คุณสามารถคาดการณ์การเสื่อมสมรรถนะของโซลินอยด์วาล์วหรือเซ็นเซอร์ความใกล้ได้

4. การจัดการความสะอาดของแหล่งพลังงาน

ตรวจสอบให้แน่ใจว่าหน่วยกรอง-ปรับแรงดัน-หล่อลื่น (F.R.L.) ในระบบจ่ายลมทำงานได้ดี รักษาแรงดันให้คงที่ภายในช่วงพิกัด (โดยทั่วไป 0.5–0.7 MPa ปฏิบัติตามข้อกำหนดของอุปกรณ์อย่างเคร่งครัด) ระบายน้ำควบแน่นออกจากถังลมสะสมอย่างสม่ำเสมอ แรงดันลมไม่เพียงพอเป็นสาเหตุหลักของการคลายจับของสปินเดิลที่ไม่สมบูรณ์ การเอียงของกระเปาะเก็บเครื่องมือช้า หรือการหาตำแหน่งของแขน ATC ล้มเหลว สิ่งนี้ต้องเป็นหัวข้อหลักในการตรวจสอบประจำวัน

บทสรุป

เสถียรภาพของอุปกรณ์เปลี่ยนเครื่องมืออัตโนมัติแบบแขนคือตัวชี้วัดหลักของความน่าเชื่อถือของเครื่องแมชชีนนิ่งเซ็นเตอร์ เมื่อเผชิญหน้ากับข้อบกพร่องจากการค้างของการเปลี่ยนเครื่องมือ การใช้วิธีการแก้ไขปัญหาทางวิทยาศาสตร์ที่เข้มงวด ประกอบกับการสอบเทียบความแม่นยำและการตรวจสอบสภาพตามวาระ สามารถลดระยะเวลาเฉลี่ยในการซ่อม (MTTR) และยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ ด้วยการสร้างมาตรฐานการปฏิบัติงานที่แข็งแกร่งและระบบบำรุงรักษาที่ครอบคลุม ผู้ผลิตสามารถเพิ่มความสามารถในการทำงานต่อเนื่องของสายการผลิตอัตโนมัติได้อย่างมาก ซึ่งเป็นรากฐานที่มั่นคงสำหรับการผลิตอัจฉริยะที่มีความแม่นยำสูงและประสิทธิภาพสูง
