ปัญหาหลัก 8 ประการของเครื่อง CNC และวิธีการแก้ไข

ในโลกของการผลิตเชิงกลที่มีระบบอัตโนมัติสูง การทำงานที่เสถียรของเครื่องมือกล CNC (Computer Numerical Control) เป็นปัจจัยขับเคลื่อนโดยตรงต่อปริมาณงานผลิตและความแม่นยำในการตัดเฉือน ในขณะที่อุตสาหกรรมกำลังเปลี่ยนผ่านสู่การผลิตอัจฉริยะ การวินิจฉัยข้อผิดพลาดของอุปกรณ์ก็กำลังพัฒนาจาก "การซ่อมบำรุงเชิงรับ" แบบดั้งเดิม ไปสู่ "การซ่อมบำรุงเชิงพยากรณ์" ที่ขับเคลื่อนด้วยข้อมูล

สำหรับวิศวกรบริการภาคสนามและผู้จัดการฝ่ายผลิต การพบรหัสแจ้งเตือนหรือความผิดปกติในการตัดเฉือนนั้นต้องการมากกว่าแค่การแก้ไขเฉพาะหน้า แต่มันต้องการความเข้าใจในกลไกพื้นฐาน บทความนี้ให้การการวิเคราะห์รากเหง้าของข้อผิดพลาดทั่วไปแปดประการของเครื่องมือกล CNC เราจะสำรวจสาเหตุพื้นฐาน ตรรกะการวินิจฉัย และแนวทางแก้ไขเชิงระบบ เพื่อช่วยให้ธุรกิจสามารถเพิ่มประสิทธิผลโดยรวมของเครื่องจักร (Overall Equipment Effectiveness: OEE) ได้สูงสุด

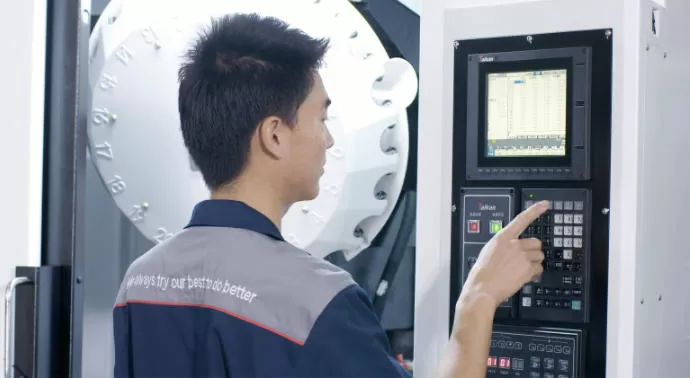

1. ข้อผิดพลาดของระบบ CNC: การวินิจฉัยร่วมของฮาร์ดแวร์และซอฟต์แวร์

กลไกการเกิดข้อผิดพลาด:
ระบบ CNC เปรียบเสมือน "สมอง" ของเครื่องจักร การค้างหรือหน้าจอดำมักเกิดจากวงจรตัวจับเวลาเฝ้าระวังของฮาร์ดแวร์ ความเสียหายของตรรกะซอฟต์แวร์ระบบ หรือการสูญหายของพารามิเตอร์สำคัญ การแสดงรหัสแจ้งเตือนเป็นฟังก์ชันการวินิจฉัยตนเองของระบบที่ระบุความผิดปกติจำเพาะ

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• ระดับฮาร์ดแวร์:ขั้นแรก ตรวจสอบความเสถียรของแหล่งจ่ายไฟ (DC 5V/24V) ให้กับหน่วย NCU หรือ PCU ความผันผวนของแรงดันอาจทำให้การทำงานของ CPU ไม่แน่นอน หากข้อผิดพลาดยังคงอยู่หลังการรีบูต ให้ตรวจสอบแรงดันของแบตเตอรี่เมนบอร์ด แรงดันต่ำอาจทำให้พารามิเตอร์สูญหายใน SRAM (Static Random Access Memory)

• ซอฟต์แวร์และพารามิเตอร์:สำหรับความล้มเหลวในการเริ่มต้นระบบ ให้พิจารณาการ "เคลียร์ทั้งหมด" หรือการตั้งค่าเริ่มต้น (เช่น การรีเซ็ต NCK บนระบบควบคุม Siemens หรือการเคลียร์ PSRAM บน FANUC) ในการแก้ปัญหาการแจ้งเตือนที่ผิดพลาด ให้ใช้ฟังก์ชันตรวจสอบแผนภาพแลดเดอร์ของ PLC (Programmable Logic Controller) การติดตามสถานะสัญญาณ (ผ่านตารางสถานะ I/O Interface) ช่วยให้ระบุตำแหน่งของเซ็นเซอร์หรือแอคชูเอเตอร์อินพุตภายนอกที่เสียหายได้อย่างรวดเร็ว

• ข้อมูลเชิงลึกของอุตสาหกรรม:ระบบ CNC ระดับไฮเอนด์สมัยใหม่มีฟีเจอร์การวินิจฉัยระยะไกลแบบบูรณาการ โดยการตรวจสอบบันทึกของระบบตามเวลาจริงผ่าน Industrial Internet of Things (IIoT) ช่างเทคนิคสามารถปรับพารามิเตอร์ระยะไกลและแพตช์ช่องโหว่ได้

2. ข้อผิดพลาดของสปินเดิล: การวิเคราะห์การสั่นสะเทือนและการปรับแต่งไดรฟ์

กลไกการเกิดข้อผิดพลาด:
ในฐานะที่เป็นแกนกลางกำลังของเครื่องจักร การสั่นสะเทือนที่ผิดปกติของสปินเดิลมักมีสาเหตุจากความไม่สมดุลทางกล (เช่น สมดุลพลวัตของเครื่องมือ/ด้ามจับที่ไม่ดี) การสึกหรอของตลับลูกปืน (ทำให้ระยะห่างเพิ่มขึ้น) หรือการสูญเสียแรงตึงในส่วนประกอบขับเคลื่อน (สายพาน/เฟือง) ความเร็วที่ไม่เสถียรมักเกี่ยวข้องกับพารามิเตอร์วงรอบความเร็วที่ไม่ถูกต้องในเซอร์โวไดรฟ์ หรือสัญญาณรบกวนป้อนกลับจากเอนโค้ดเดอร์

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• การวินิจฉัยทางกล:ใช้เครื่องวิเคราะห์การสั่นสะเทือนเพื่อตรวจจับความถี่ลักษณะเฉพาะของตลับลูกปืนสปินเดิล แยกแยะระหว่างการหล่อลื่นที่ไม่ดี (การสั่นสะเทือนความถี่สูง) กับความล้าของร่องตลับลูกปืน (แรงกระแทกความถี่ต่ำ) สำหรับการขับเคลื่อนด้วยสายพาน ให้ตรวจสอบความตึงตามข้อกำหนดของผู้ผลิตโดยใช้เครื่องวัดความตึง

• การวินิจฉัยทางไฟฟ้า:สำหรับความผันผวนของความเร็ว ให้มุ่งเน้นที่สายเคเบิลป้อนกลับของเอนโค้ดเดอร์ ตรวจสอบให้แน่ใจว่าใช้สายแบบตีเกลียวคู่มีชีลด์และมีการต่อกราวด์เฉพาะเพื่อป้องกันสัญญาณรบกวน ทำฟังก์ชัน "Auto-tuning" บนไดรฟ์เพื่อปรับพารามิเตอร์ PID ของวงรอบความเร็วและกระแสให้เหมาะสมที่สุด ให้ตรงกันระหว่างคุณลักษณะของมอเตอร์กับโหลดทางกล

• ความสำคัญในการบำรุงรักษา:สำหรับสปินเดิลแบบมอเตอร์ในตัว ให้ปฏิบัติตามชนิดของสารหล่อลื่นและช่วงเวลาการอัดจาระบีอย่างเคร่งครัด การอัดจาระบีมากเกินไปอาจเป็นอันตรายเท่ากับการอัดน้อยเกินไป นำไปสู่การระบายความร้อนที่ไม่ดีและการติดขัด




3. ข้อผิดพลาดของระบบขับเคลื่อนป้อน: การชดเชยระยะฟันเฟืองและการจับคู่เซอร์โว

กลไกการเกิดข้อผิดพลาด:
อาการ "ติด-ลื่น" (การเคลื่อนที่กระตุก) ของแกนมีสาเหตุพื้นฐานจากความแตกต่างอย่างมีนัยสำคัญระหว่างค่าสัมประสิทธิ์แรงเสียดทานสถิตและแรงเสียดทานพลวัต หรือความแข็งแกร่งของระบบเซอร์โวไม่เพียงพอสำหรับความเสถียรที่ความเร็วต่ำ ความไม่แม่นยำของการกำหนดตำแหน่งมักเชื่อมโยงกับการสึกหรอในการส่งผ่านทางกล (เช่น แรงดึงล่วงหน้าของบอลสกรูลดลง ข้อต่อหลวม) หรือค่าความผิดพลาดตามติดในระบบเซอร์โวที่ตั้งไว้ไม่เหมาะสม

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• การชดเชยทางกล: ตรวจสอบความแม่นยำและความสามารถในการทำซ้ำของตำแหน่งด้วยเลเซอร์อินเตอร์เฟอโรมิเตอร์อย่างสม่ำเสมอ ชดเชยโซนการเสียการเคลื่อนที่กลับทิศโดยการป้อนค่าที่วัดผ่านพารามิเตอร์ "Backlash Compensation" ของ CNC หากระยะฟันเฟืองมากเกินไป (โดยทั่วไป > 0.02-0.03 มม.) ให้ตรวจสอบแรงดึงล่วงหน้าของนัตบอลสกรูหรือเปลี่ยนส่วนประกอบที่สึกหรอ

• การปรับแต่งเซอร์โว: ในกรณีที่มีการแจ้งเตือนเกินระยะเคลื่อนที่ นอกจากการกู้คืนด้วยตนเองแล้ว ให้ตรวจสอบพารามิเตอร์จำกัดระยะ (เช่น พารามิเตอร์ FANUC 1320/1321) และความน่าเชื่อถือของลิมิตสวิตช์ฮาร์ดแวร์

• การบำรุงรักษาความแม่นยำ: สำหรับเครื่องจักรงานหนัก ตรวจสอบการทำงานของระบบหล่อลื่นทางเดิน การล้มเหลวของระบบหล่อลื่นจะทำลายฟิล์มน้ำมันบนทางเดินโดยตรง นำไปสู่อาการติด-ลื่นและการสึกหรอก่อนกำหนด

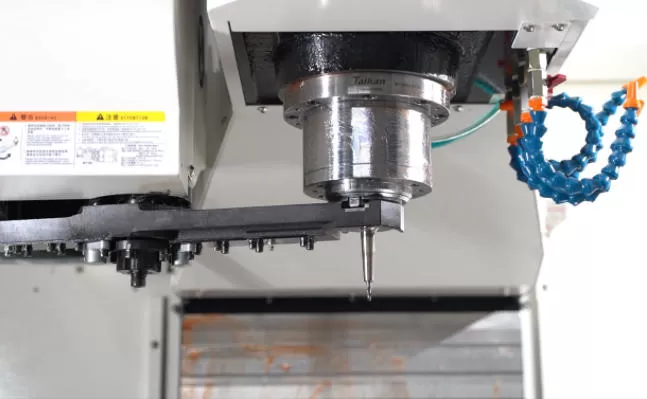

4. ข้อผิดพลาดของระบบเปลี่ยนเครื่องมือ: การวิเคราะห์ตรรกะของการไหลของสัญญาณและการเชื่อมโยงทางกล

มักเกิดจากการทำงานร่วมกันที่ซับซ้อนของปัญหาทางกลและทางไฟฟ้า การไม่สามารถจับยึดเครื่องมือได้มักมาจากสปริงแผ่นในกลไกการดึงที่ล้า หรือระยะชักที่ไม่เพียงพอของกระบอกสูบคลายการจับยึด ในขณะเดียวกัน การติดขัดระหว่างการเปลี่ยนเครื่องมือเกิดจากสัญญาณอินเตอร์ล็อกที่ไม่ถูกต้อง ซึ่งขัดขวางการทำงานตามลำดับ เช่น การเอียงของกระบอกเก็บเครื่องมือ และการหมุนหรือการยืดของแขนกล
ข้อผิดพลาดของระบบเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ในกลไกการเกิดข้อผิดพลาด:เครื่องมือกล CNC

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• ตรรกะนิวเมติกส์/ไฮดรอลิกส์: ตรวจสอบสวิตช์ความดันในระบบนิวเมติกส์ว่าทำงานอย่างเหมาะสมหรือไม่ ตรวจสอบแกนวาล์วโซลินอยด์ไฮดรอลิกว่าติดขัดหรือไม่ สำหรับกลไกดึงไฮดรอลิก ให้ตรวจสอบระดับของไหลและซีลว่ามีการรั่วภายในซึ่งอาจลดแรงจับยึดได้หรือไม่

• สัญญาณอินเตอร์ล็อก: ใช้จอแสดงสถานะ PLC เพื่อตรวจสอบลำดับการเปลี่ยนเครื่องมือ ในกรณีที่เครื่องมือหลุด ให้ให้ความสำคัญกับเซ็นเซอร์ตำแหน่งของแขนกล (เช่น สวิตช์แม่เหล็กหรือโพรซิมิตี้สวิตช์) ว่ามีสัญญาณผิดเพี้ยนหรือล่าช้าหรือไม่ ตรวจสอบว่าการวางแนวของสปินเดิลถูกต้องและสม่ำเสมอ

• การจัดตำแหน่งที่แม่นยำ: การจัดตำแหน่งระหว่างแขนกล กระบอกเก็บเครื่องมือ และสปินเดิลต้องรักษาให้อยู่ในระดับความคลาดเคลื่อนระดับไมครอน ใช้เครื่องมือแม่แบบหรือเกจตั้งค่าในการสอบเทียบต้นกำเนิดของแขนกลอย่างแม่นยำ

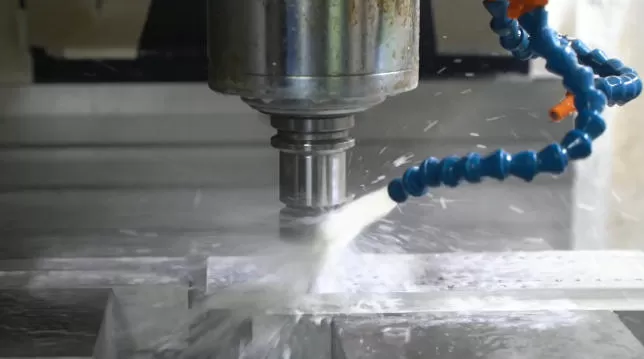

5. ข้อผิดพลาดของระบบหล่อเย็น: การตรวจสอบการไหลและการกรอง

กลไกการเกิดข้อผิดพลาด:
ความล้มเหลวของระบบหล่อเย็นมักเริ่มต้นจาก "การอุดตัน" เศษโลหะที่สะสมในน้ำหล่อเย็นสามารถบล็อกท่อหรือทำให้ใบพัดปั๊มเสียหาย การทริปของมอเตอร์เนื่องจากโหลดเกินมักเกิดจากปั๊มติดขัดหรือเฟสไฟขาด

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• การตรวจสอบทางไฟฟ้า: วัดความต้านทานสามเฟสของมอเตอร์ปั๊มหล่อเย็นเพื่อดูความสมดุลและตรวจสอบความต้านทานฉนวน สำหรับปั๊มที่ไม่เริ่มทำงาน นอกเหนือจากการตรวจสอบไฟหลักแล้ว ตรวจสอบให้แน่ใจว่ารีเลย์ป้องกันโหลดเกินทางความร้อนไม่ทริปและจำเป็นต้องรีเซ็ต

• การจัดการของไหล: ขั้นตอนแรกคือการทำความสะอาดถังน้ำหล่อเย็นและเปลี่ยน/ทำความสะอาดตัวกรอง สำหรับการรั่วของท่อ ให้ระบุว่าเกิดจากข้อต่อหลวมหรือท่อเสื่อมสภาพจากการกัดกร่อนของน้ำหล่อเย็น การใช้สวิตช์ระดับและเซ็นเซอร์การไหลช่วยให้สามารถตรวจสอบแบบเรียลไทม์เพื่อป้องกันชิ้นงานไหม้จากการขาดน้ำหล่อเย็น

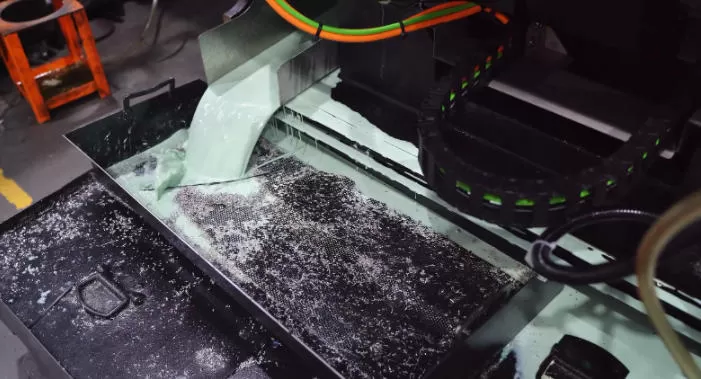

6. ข้อผิดพลาดของสายพานลำเลียงเศษ: แรงบิดเกินและการติดขัดทางกล

กลไกการเกิดข้อผิดพลาด:
สายพานลำเลียงเศษ (โดยทั่วไปเป็นแบบสายพานข้อต่อหรือแบบสกรู) ล้มเหลวเมื่อมอเตอร์ไม่ทำงาน (ปัญหาไฟฟ้า/กำลัง) หรือเมื่อเศษโลหะไม่ถูกระบายออกอย่างมีประสิทธิภาพ (โหลดเกินทางกล) โหลดเกินนี้มักเกิดจากปริมาณการตัดที่สูงเกินไป หรือโซ่หลุดจากรางและติดขัดเนื่องจากความตึงที่ไม่เหมาะสม

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• การจัดการโหลดเกิน:เมื่อมีการแจ้งเตือนของสายพานลำเลียง ให้กำจัดเศษที่สะสมอยู่ที่ทางเข้าและทางออกก่อน หมุนเพลามอเตอร์ (หรือข้อต่อ) ด้วยมือเพื่อตรวจสอบว่ากลไกติดขัดทางกลหรือไม่

• ระบุระยะหย่อนของสายพาน 6–10 มม.) การรับโหลดเกินอย่างต่อเนื่องอาจทำให้ฟิวส์ของมอเตอร์ขับเคลื่อนขาดหรือทำให้ตัวจำกัดแรงบิดเสียหายตรวจสอบการสึกหรอของสายพานข้อต่อและปรับความตึงโซ่ตามคู่มือ (เช่นการบำรุงรักษาทางกล:เครื่อง cnc vmc บางรุ่น

• การบูรณาการระบบอัตโนมัติ:ตั้งโปรแกรมให้สายพานลำเลียงทำงานเป็นระยะๆ สอดคล้องกับวงรอบการตัดเฉือน ป้องกันไม่ให้เศษโลหะไหลทะลักเข้าสู่ระบบ

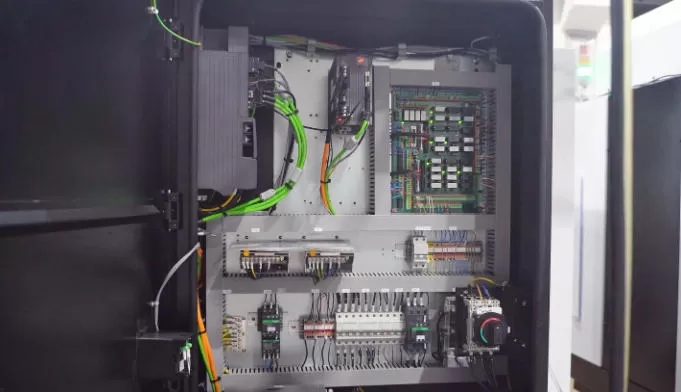

7. ข้อผิดพลาดของระบบไฟฟ้า: การลดทอนสัญญาณรบกวนและการเสื่อมสภาพของส่วนประกอบ

กลไกการเกิดข้อผิดพลาด:
ข้อผิดพลาดทางไฟฟ้ามักเป็นสิ่งที่เกิดขึ้นแบบสุ่มมากที่สุด หน้าสัมผัสของคอนแทคเตอร์ที่มีการสึกกร่อนทำให้วงจรไม่ต่อเนื่อง ในขณะที่คอยล์รีเลย์ที่ล้มเหลวอาจทำให้วงจรควบคุมไม่ทำงาน นอกเหนือจากความล้มเหลวของส่วนประกอบแล้ว การรบกวนทางแม่เหล็กไฟฟ้า (EMI) เป็นสาเหตุใหญ่ ซึ่งมักทำให้สัญญาณเอนโค้ดเดอร์ผิดเพี้ยนและทำให้แกนเคลื่อนที่ "กระตุก" หรือตำแหน่งเลื่อน

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• การตรวจสอบระดับส่วนประกอบ:ใช้มัลติมิเตอร์วัดแรงดันตกคร่อมหน้าสัมผัสเพื่อตรวจสอบความต้านทานที่มากเกินไป สำหรับพาวเวอร์ซัพพลายแบบสวิตชิ่งโหมด ให้วัดแรงดันเอาต์พุตว่ามีการกระเพื่อมมากเกินไปหรือไม่

• มาตรการตอบโต้สัญญาณรบกวน:ปฏิบัติตามแนวทางการเดินสายที่แยกสายสัญญาณออกจากสายไฟอย่างเคร่งครัด สำหรับไดรฟ์ (VFD) ที่ก่อให้เกิดสัญญาณรบกวน ให้ติดตั้งตัวกรอง EMC ที่อินพุตกำลัง และตรวจสอบให้แน่ใจว่าความต้านทานกราวด์ของเครื่องจักรน้อยกว่า 1 โอห์ม

• การตรวจสอบเชิงพยากรณ์:การใช้กล้องถ่ายภาพความร้อนอินฟราเรดสแกนตู้ไฟฟ้าสามารถระบุ "จุดร้อน" ที่เกิดจากการเชื่อมต่อที่ไม่ดีหรือส่วนประกอบที่กำลังจะล้มเหลวได้อย่างมีประสิทธิภาพก่อนที่จะทำให้เกิดการหยุดทำงาน




8. ข้อผิดพลาดด้านความแม่นยำ: การชดเชยข้อผิดพลาดทางเรขาคณิตและทางความร้อน

(การเด้งตัวของเครื่องมือ/ชิ้นงาน) หรือ
การไม่สามารถผลิตชิ้นงานให้ได้ตามค่าความคลาดเคลื่อนเป็นปัญหาที่ซับซ้อนและมีหลายปัจจัย ซึ่งอาจเกิดจากข้อผิดพลาดทางความร้อนการสูญเสียความแม่นยำทางเรขาคณิต(การยืดตัวของสปินเดิล การขยายตัวทางความร้อนของบอลสกรู)(เช่น การเปลี่ยนแปลงระดับเครื่องจักร ความตรงของทางเดินที่สึกหรอ)กลไกการเกิดข้อผิดพลาด:การเสียรูปของระบบกระบวนการ

การวินิจฉัยเชิงลึกและแนวทางแก้ไข:

• การสอบเทียบทางเรขาคณิต: ใช้ระดับน้ำอิเล็กทรอนิกส์และเลเซอร์อินเตอร์เฟอโรมิเตอร์เพื่อตรวจสอบความแม่นยำทางเรขาคณิตพื้นฐาน (เช่น ความเรียบของโต๊ะ ความตั้งฉากของสปินเดิลกับแกน) หากเกินค่าความคลาดเคลื่อน การดำเนินการแก้ไขอาจมีตั้งแต่การขูดแต่งอย่างแม่นยำ ไปจนถึงการปรับฐานรองรับระดับ

• การชดเชยข้อผิดพลาดทางความร้อน: สำหรับการเคลื่อนตัวของขนาดในระหว่างการผลิตต่อเนื่องยาวนาน ให้ใช้การชดเชยข้อผิดพลาดทางความร้อน ซึ่งเกี่ยวข้องกับการวางเซ็นเซอร์อุณหภูมิ (เช่น PT100 RTD) ณ จุดสำคัญ สร้างแบบจำลองการเสียรูปทางความร้อน (เช่น ใช้โครงข่ายประสาทเทียม) และให้ระบบ CNC ชดเชยการเคลื่อนที่ของแกนตามเวลาจริง

• การปรับแต่งกระบวนการ: ตรวจสอบการสึกหรอของเครื่องมือ (ซึ่งสามารถตรวจสอบได้ผ่านโหลดสปินเดิล) และตรวจสอบว่าพารามิเตอร์การตัด (ความเร็วตัด อัตราป้อน ความลึกของการตัด) เหมาะสมที่สุดเพื่อป้องกันการสั่นสะเทือนหรือการเสียรูปที่เกิดจากกระบวนการ




9. บทสรุป

ภูมิทัศน์ของการวินิจฉัยข้อผิดพลาดของเครื่องจักร CNC กำลังก้าวเข้าสู่ยุคใหม่ที่ขับเคลื่อนด้วยข้อมูลอย่างมั่นคง ด้วยการรวมความเข้าใจอย่างลึกซึ้งเกี่ยวกับเทคนิคการประมวลผลสัญญาณกลไกทางกายภาพขั้นสูง (เช่น การวิเคราะห์การสั่นสะเทือนและการวิเคราะห์ลายเซ็นกระแสมอเตอร์) วิศวกรไม่เพียงแต่สามารถแก้ไขปัญหาที่มีอยู่ได้เร็วขึ้นเท่านั้น แต่ยังสามารถคาดการณ์และป้องกันปัญหาในอนาคตผ่านการตรวจสอบสภาพอย่างต่อเนื่อง การควบคุมตรรกะการวินิจฉัยที่กล่าวมาข้างต้นเป็นขั้นตอนสำคัญในการพัฒนาจาก "ช่างซ่อมบำรุง" ไปเป็น "ผู้จัดการสุขภาพเครื่องมือกล"กับ
