โซลูชันการกลึง CNC แม่นยำของ Taikan สำหรับชิ้นส่วนหุ่นยนต์อัจฉริยะ

ตัวเลขไม่โกหก ในการแข่งขันฮาล์ฟมาราธอนหุ่นยนต์ฮิวแมนนอยด์ปักกิ่ง 2026 หุ่นยนต์ที่พัฒนาภายในประเทศชื่อ "Lightning" เข้าเส้นชัยด้วยเวลา 50 นาที 26 วินาที เร็วกว่าสถิติปีที่แล้วเกือบเท่าตัว เกือบสี่สิบเปอร์เซ็นต์ของเครื่องจักรที่เข้าแข่งขันวิ่งด้วยท่วงท่าที่ดูเหมือนมนุษย์อย่างไม่ผิดเพี้ยน ความเร็ว ความลื่นไหล และความทนทานระดับนั้นไม่ได้มาจากซอฟต์แวร์เพียงอย่างเดียว มันถูกหลอมขึ้นจากโลหะ ผ่านเครื่องมือกลที่ตัด กัดปาด และเก็บผิวชิ้นส่วนเรือนข้อต่อทุกชิ้น ชิ้นส่วนฮาร์มอนิกไดรฟ์ทุกตัว เฟืองขนาดเล็กทุกอันที่ทำให้การก้าวเดินแบบสองขาเป็นไปได้

At Taikan Machineเราเรียกสิ่งนี้ตามความเป็นจริงว่า เราเป็นผู้สร้างโครงกระดูกให้กับอุตสาหกรรมหุ่นยนต์อัจฉริยะ และเราได้สร้างระบบนิเวศการขึ้นรูปชิ้นงานที่ถูกวิศวกรรมขึ้นเพื่อรับมือกับความท้าทายนี้โดยเฉพาะ

โอกาสที่ไม่มีใครมองข้ามได้

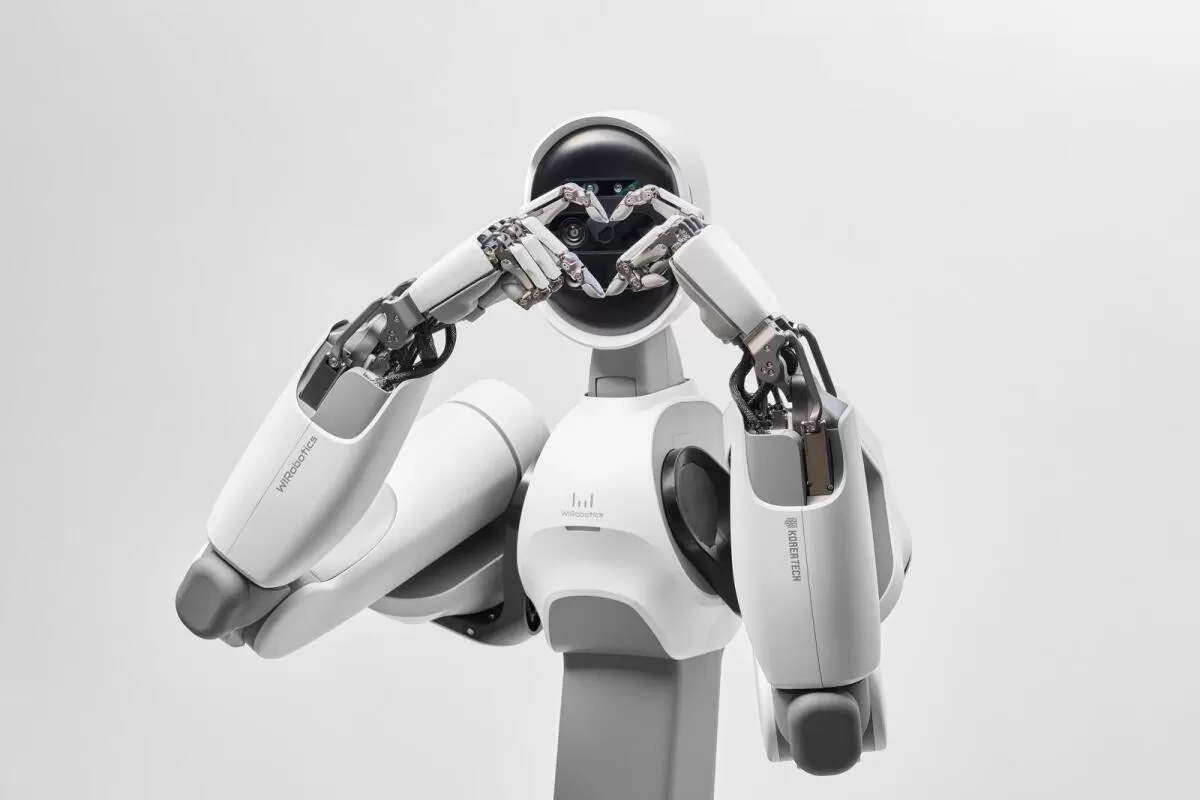

หุ่นยนต์ฮิวแมนนอยด์ได้ก้าวข้ามจากความอยากรู้ในงานวิจัยและพัฒนา ไปสู่ความทะเยอทะยานในระดับอุตสาหกรรม นักวิเคราะห์อุตสาหกรรมชี้ว่า ปี 2026 อาจเป็นจุดเปลี่ยนผ่านสำคัญ จากจำนวนการผลิตหลักหมื่น ไปสู่ศักยภาพระดับหลายแสนหน่วย เมื่อการผลิตขยายขนาดเช่นนั้น ห่วงโซ่อุปทานไม่ได้ต้องการแค่ "เครื่องจักรที่มากขึ้น" แต่มันต้องการเครื่องจักรที่แตกต่างโดยพื้นฐาน: เร็วกว่า ฉลาดกว่า และแม่นยำอย่างไม่ลดละ

นี่คือความจริง: มากกว่าครึ่งหนึ่งของต้นทุนฮาร์ดแวร์ของหุ่นยนต์ฮิวแมนนอยด์สมรรถนะสูงอยู่ในข้อต่อแอคชูเอเตอร์ ซึ่งเป็นโมดูลหมุนและเชิงเส้นที่แปลงแรงบิดของมอเตอร์ให้เป็นการเคลื่อนที่เสมือนมนุษย์ อีกประมาณสิบถึงสิบเจ็ดเปอร์เซ็นต์อยู่ในชุดประกอบมือที่คล่องแคล่ว ทุกชิ้นส่วนเหล่านี้ต้องการความแม่นยำระดับไมครอน ความคลาดเคลื่อนเพียงไม่กี่ไมครอนในข้อต่อข้อมือจะส่งผลกระทบต่อเนื่องไปทั่วทั้งห่วงโซ่จลนศาสตร์ ทำให้เกิดข้อผิดพลาดของตำแหน่งปลายแขน ภาระบนแบร่ิงที่ไม่สม่ำเสมอ การสึกหรอที่เร่งขึ้น และหุ่นยนต์ที่ไม่สามารถทำงานตามหน้าที่ได้

นี่ไม่ใช่ชิ้นส่วนแบบปริซึมทั่วไป แต่เรากำลังพูดถึงพื้นผิวโค้งเชิงพื้นที่ที่ซับซ้อน รูเจาะที่มีมุมเอียง ช่องลึกผนังบาง และวัสดุที่ต้านทานการตัดเฉือน เช่น อะลูมิเนียม 7075 โลหะผสมไทเทเนียม และเหล็กกล้าพิเศษความแข็งแรงสูง การขึ้นรูปชิ้นงานเหล่านี้ให้มีกำไรในระดับการผลิตจำนวนมากต้องการมากกว่าแค่เครื่องจักรที่เก่ง แต่มันต้องการระบบที่สอดคล้องและผ่านการพิสูจน์ในสนามจริง

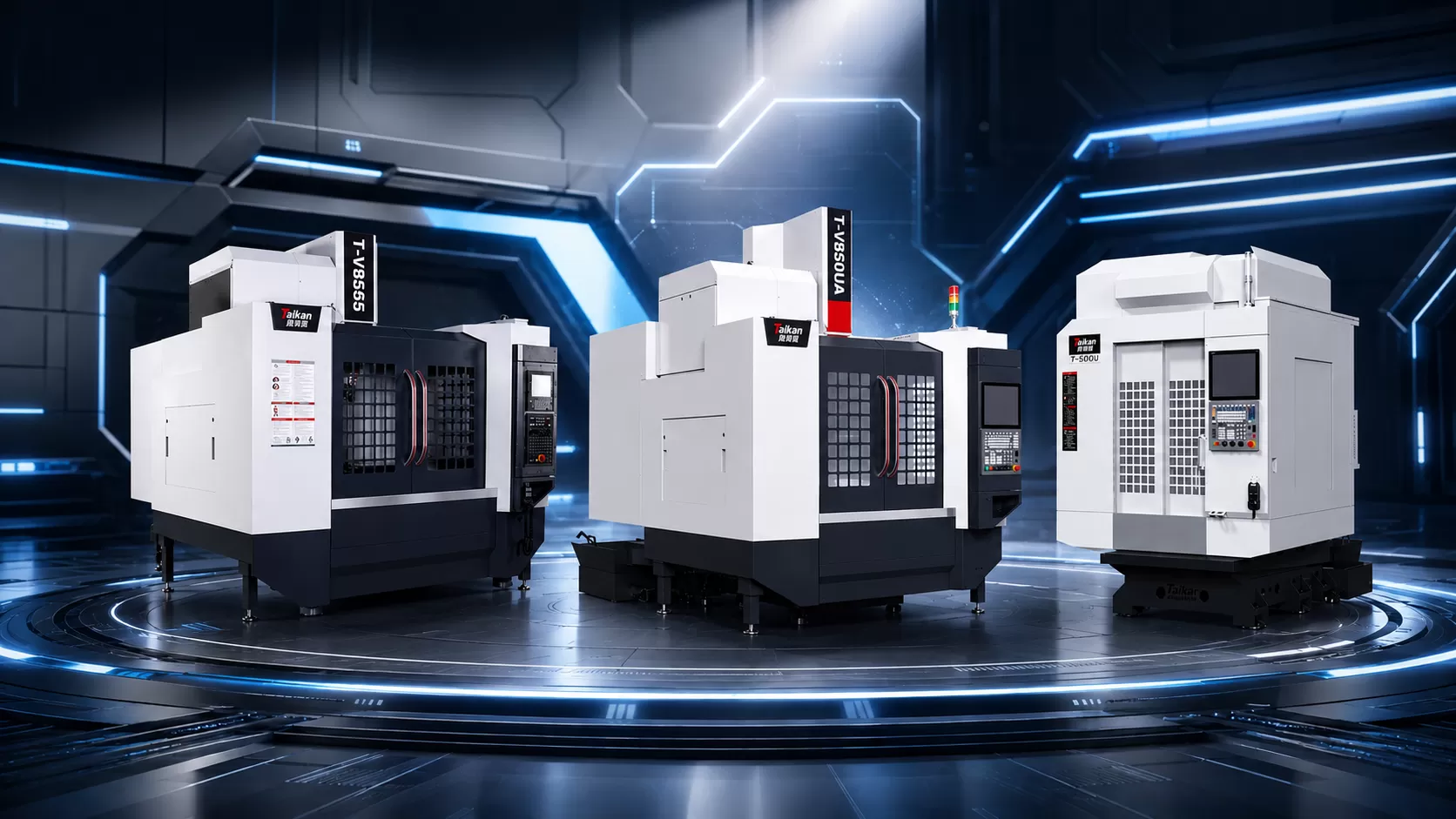

แพลตฟอร์มเครื่องจักรสามระบบ หนึ่งปรัชญา

เราไม่เชื่อในการบังคับให้เครื่องจักรสถาปัตยกรรมเดียวทำทุกอย่าง นั่นคือวิธีที่คุณจะได้รอบเวลาที่ธรรมดา ผิวสำเร็จที่ประนีประนอม และอัตราของเสียที่กัดกร่อนกำไรของคุณ ในทางกลับกัน Taikan ได้สร้างพอร์ตโฟลิโอเครื่องจักรแบบแบ่งชั้นและเฉพาะเจาะจงกับงาน สามซีรีส์ แต่ละรุ่นถูกปรับให้เหมาะสมกับประเภทของชิ้นส่วนหุ่นยนต์ที่แตกต่างกัน

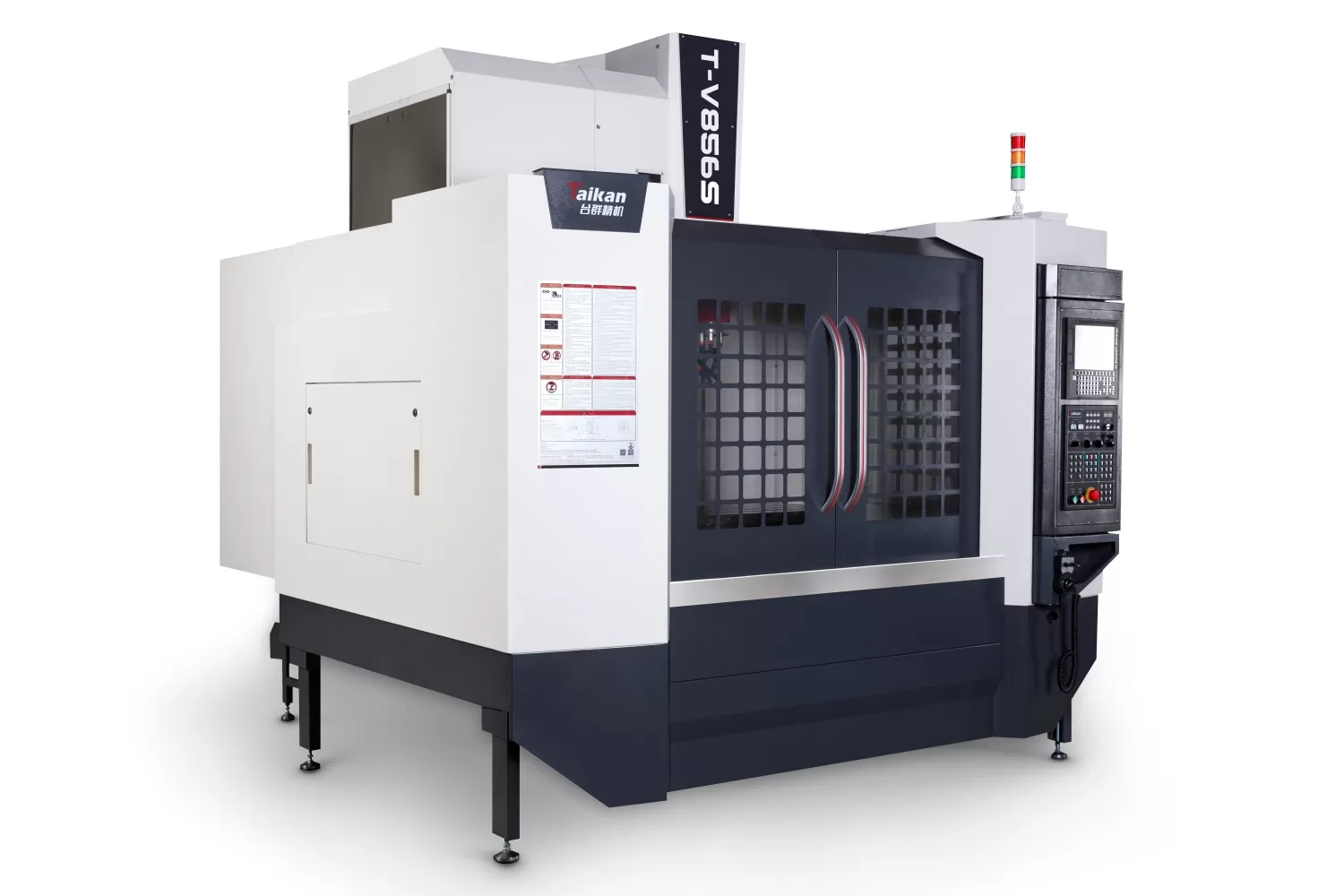

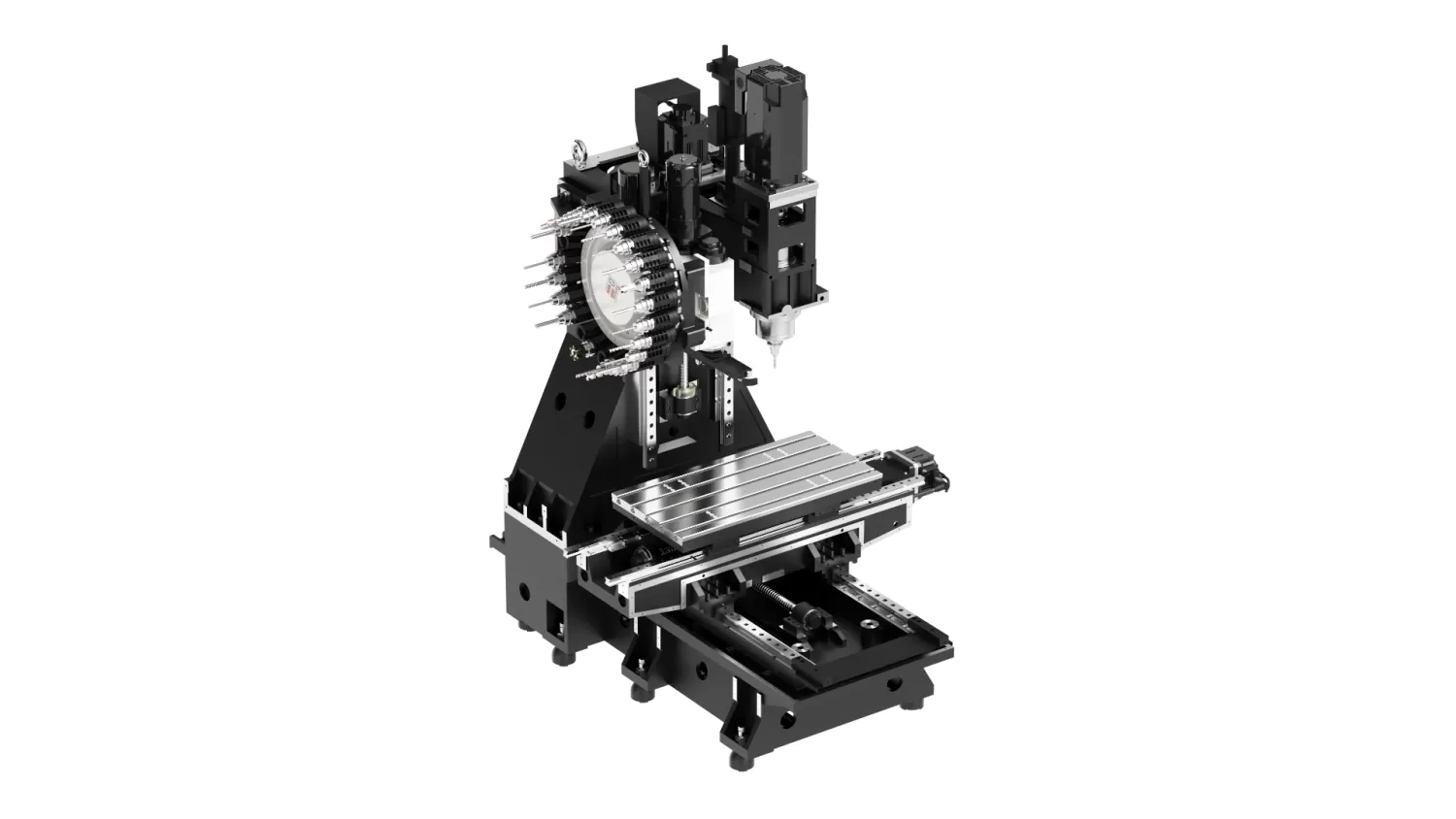

1) ชิ้นส่วนโครงสร้างทั่วไป — เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง T-V856S

สำหรับเฟรมลำตัวหุ่นยนต์ เรือนมอเตอร์ ตัวยึดรองรับ และชิ้นส่วนโครงสร้างที่มีความซับซ้อนระดับกลางT-V856Sคือเครื่องจักรที่ขับเคลื่อนสายการผลิตให้เดินต่อไปได้ นี่คือแพลตฟอร์มเจนเนอเรชันที่ห้าของเรา มีฐานการติดตั้งที่ล่าสุดเกิน 50,000 เครื่องทั่วทั้งซีรีส์เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง ตัวเลขที่บ่งบอกถึงความน่าเชื่อถือที่คุณไว้วางใจได้

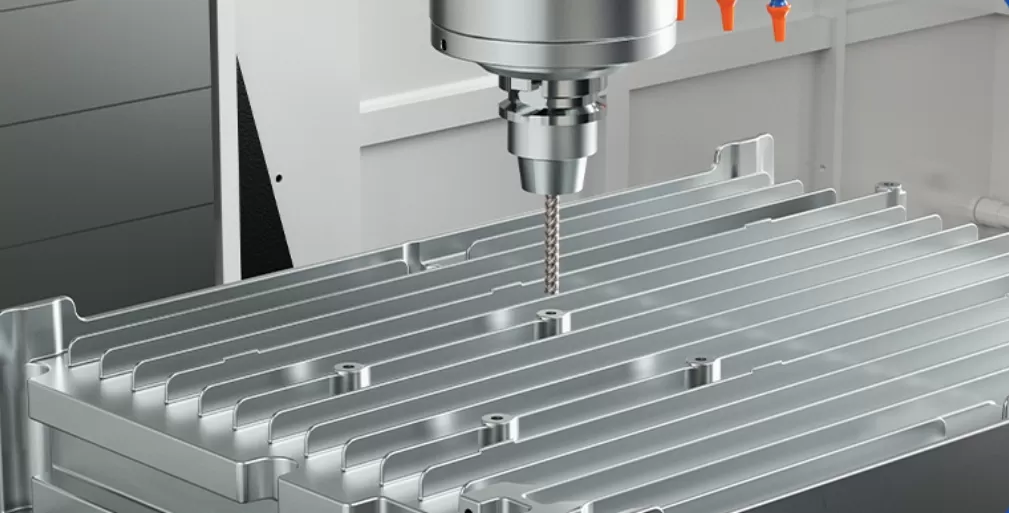

เครื่องจักรถูกสร้างขึ้นรอบสปินเดิลขับตรงความเร็วสูง BT40 หมุนที่ 12,000 RPM จับคู่กับระบบหล่อเย็นผ่านศูนย์กลางประสิทธิภาพสูง หากคุณเคยขึ้นรูปอะลูมิเนียม 6061 หรือ 7075 ในปริมาณมาก คุณรู้จักศัตรูดี: เศษคมติดขอบ กลยุทธ์การหล่อเย็นของเราขจัดปัญหานั้นก่อนที่มันจะเริ่มต้น รักษาคุณภาพผิวสำเร็จตลอดหลายพันรอบการทำงาน

ระบบการเคลื่อนที่บอกเล่าเรื่องราวที่แท้จริง บอลสกรูความแม่นยำระดับ C3 รางนำทางแบบลูกกลิ้ง ความแม่นยำในการวางตำแหน่ง ±0.008 มม. ความสามารถในการทำซ้ำ ±0.005 มม. นี่ไม่ใช่ตัวเลขทางการตลาด มันคือความแตกต่างระหว่างชุดเรือนที่ประกอบเข้ากันได้ทั้งหมด กับชุดที่ครึ่งหนึ่งต้องนำไปแก้ไขงานใหม่ เมื่อคุณเดินเครื่องขึ้นรูปตัวยึดโครงสร้าง 7075 หรือแผ่นยึดไทเทเนียม T-V856S มอบการผสมผสานที่หายากของความเร็ว ความแข็งแกร่ง และความคุ้มค่าต้นทุน ที่ผู้จัดการฝ่ายผลิตใส่ใจอย่างแท้จริง

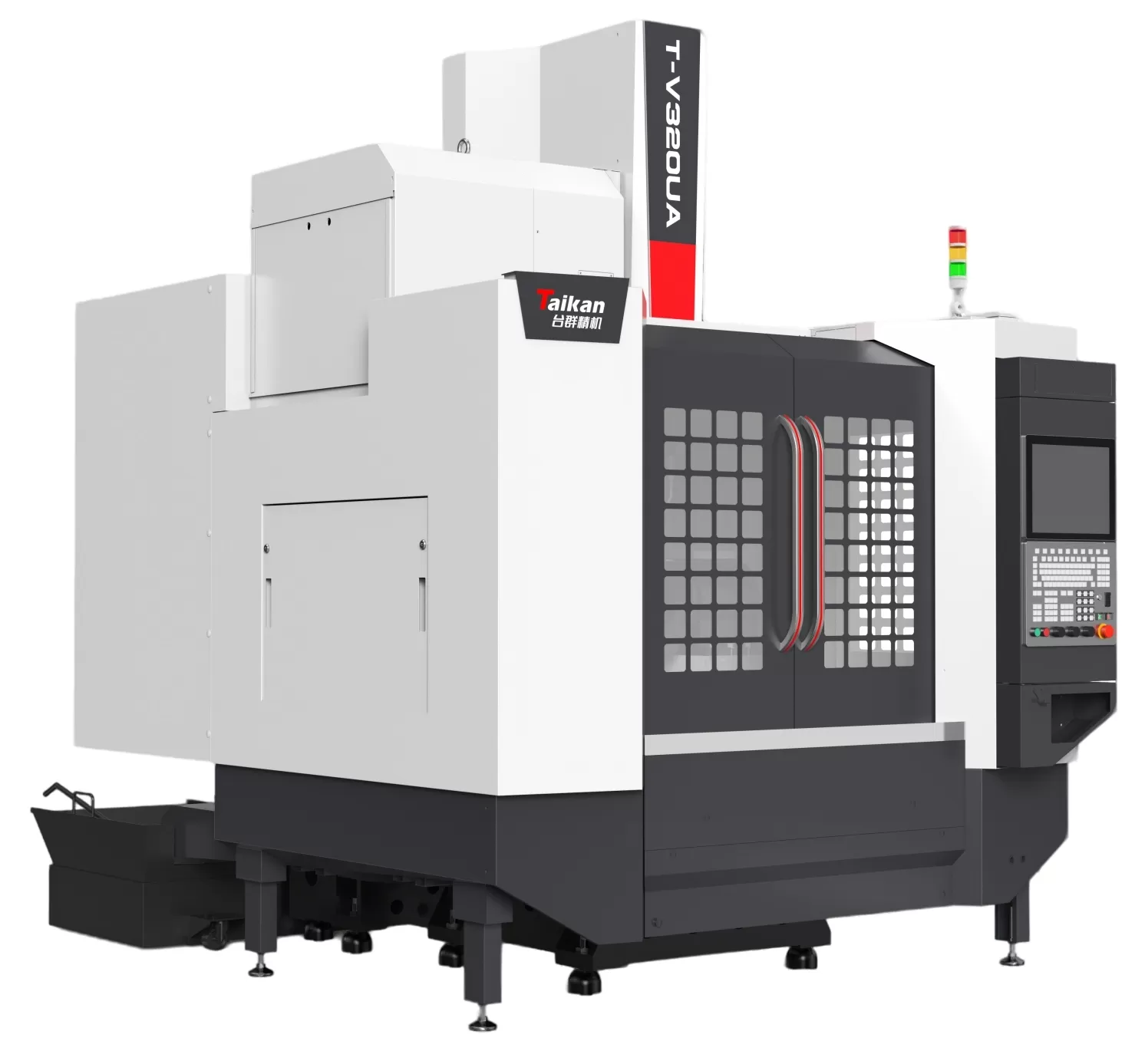

2) ชิ้นส่วนพื้นผิวโค้งซับซ้อน — เครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกน T-V320UA

ตอนนี้เราเข้าสู่พื้นที่ที่โรงงานส่วนใหญ่เริ่มกังวล เรือนข้อต่อหุ่นยนต์ ตัวยึดเชื่อมต่อลำตัว ฝาครอบแอคชูเอเตอร์ ชิ้นส่วนเหล่านี้มีเส้นโค้งผสม อินเทอร์เฟซเอียง และกองความคลาดเคลื่อนที่สะสมในทุกลักษณะงาน คุณไม่สามารถใช้เพียง3 axis CNC machineเพื่อผ่านมันไปได้ คุณจะต้องตั้งจับสาม สี่ ห้าครั้ง และทุกครั้งที่จับยึดใหม่จะทำให้เกิดข้อผิดพลาดของตำแหน่ง

T-V320UAfive axis machining centerแก้ปัญหานี้ได้อย่างสวยงาม การจับยึดครั้งเดียว เข้าถึงได้ห้าด้าน ความสัมพันธ์ทางเรขาคณิตที่สำคัญทั้งหมด — ความร่วมศูนย์ระหว่างรูเจาะแบร่ิง ความตั้งฉากของหน้ายึด ตำแหน่งที่แท้จริงของรูปแบบตัวยึด — ถูกขึ้นรูปในการจับยึดครั้งเดียว อ้างอิงถึงโครงสร้างดาตัมเดียว ผลลัพธ์คือความแม่นยำโดยธรรมชาติ ไม่ใช่ความแม่นยำที่ได้จากการตรวจสอบ

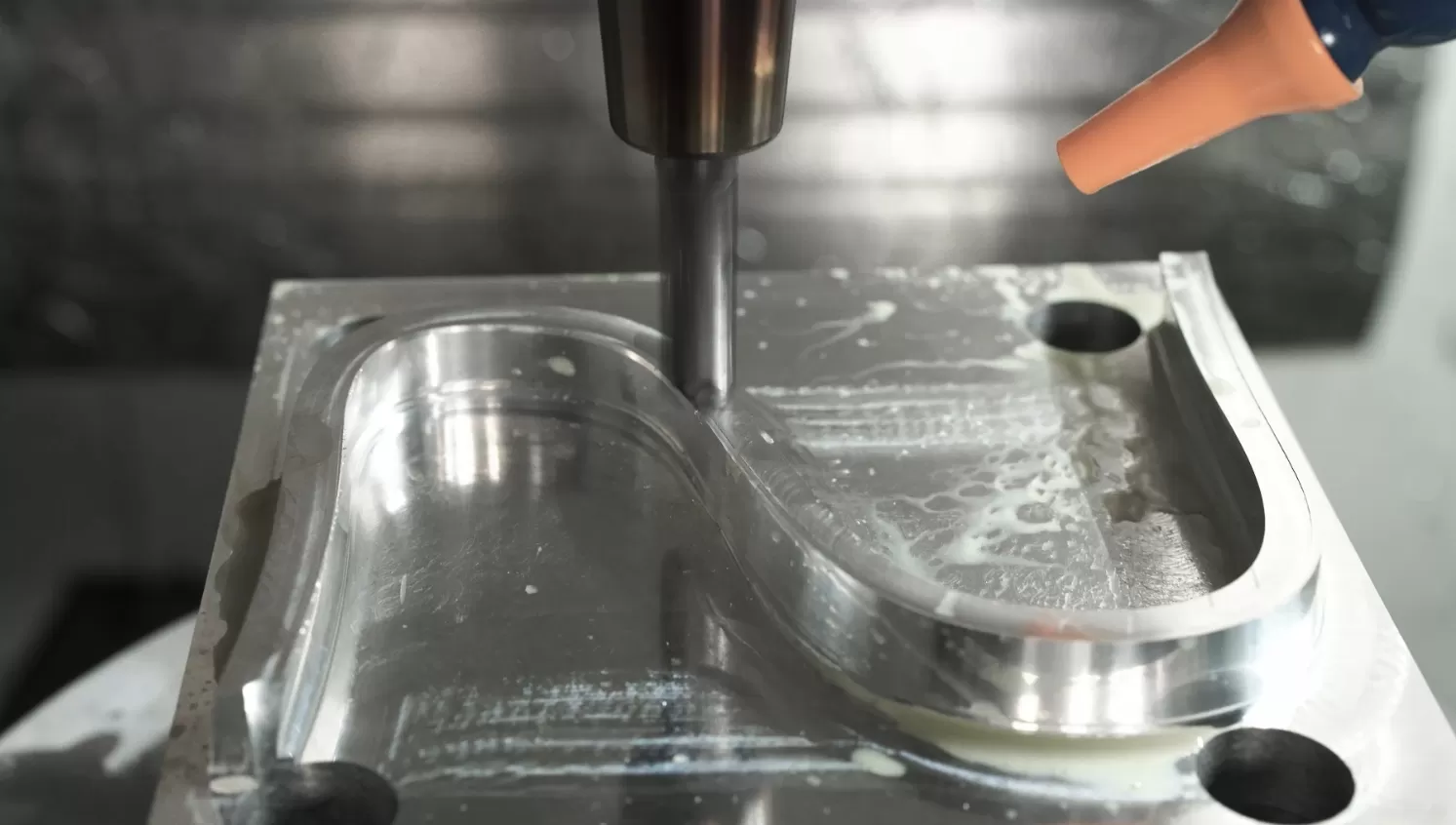

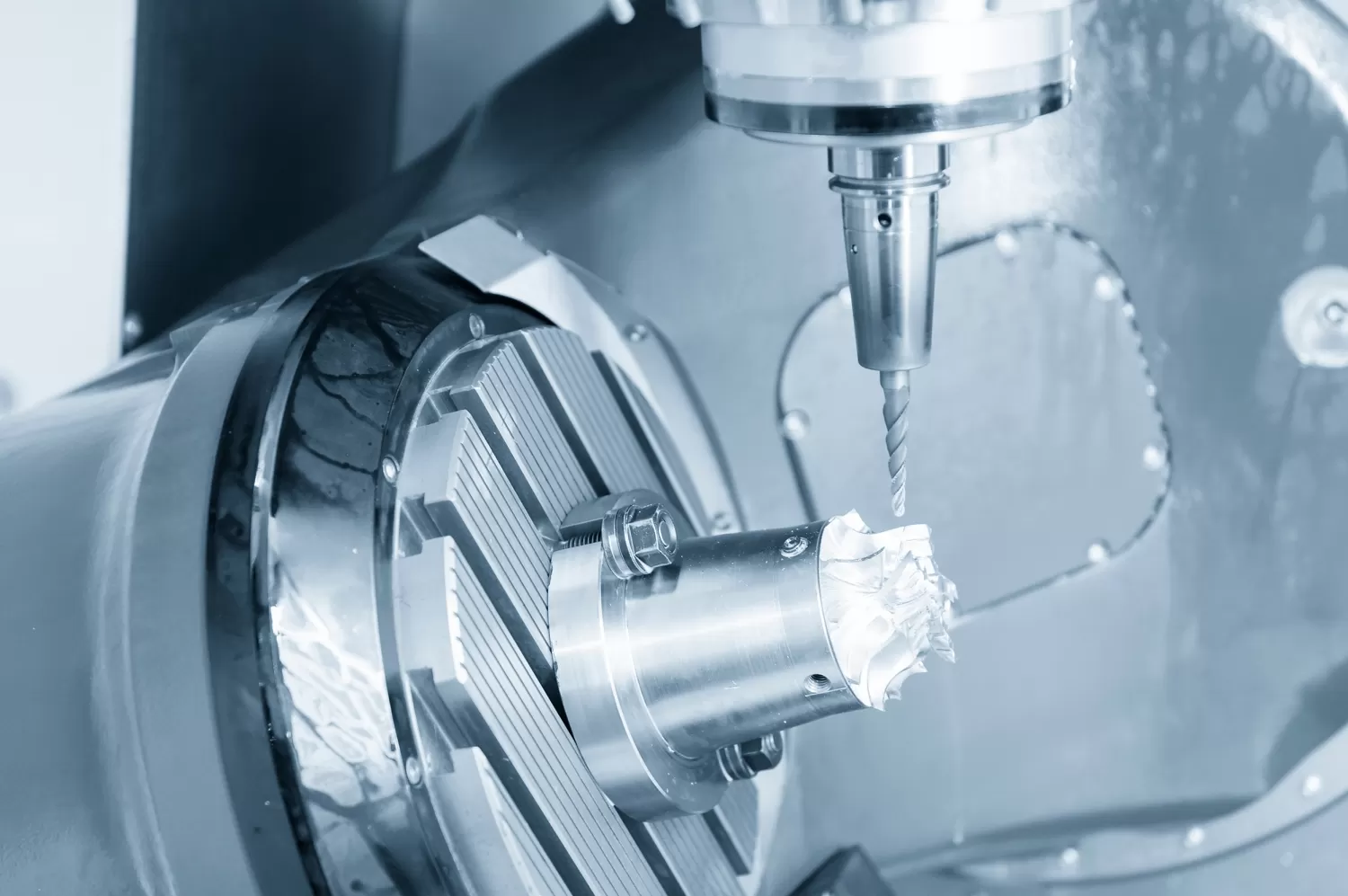

การกัดปาดต่อเนื่องห้าแกนพร้อมกันให้ทางเดินเครื่องมือที่ราบรื่นต่อเนื่องทั่วพื้นผิวอิสระที่ซับซ้อน ไม่มีรอยหยุดค้าง ไม่มีเส้นรอยต่อ ไม่ต้องตกแต่งด้วยมือ สำหรับเรือนข้อต่อหุ่นยนต์ที่ผิวสำเร็จส่งผลโดยตรงต่อประสิทธิภาพของซีลและอายุความล้า นี่สำคัญมาก เครื่องจักรถูกสร้างขึ้นบนหลักการออกแบบเสถียรภาพทางความร้อนเดียวกันที่ใช้ในพอร์ตโฟลิโอทั้งหมดของเรา เพราะเรารู้ว่าความแม่นยำระดับไมครอนจะไม่มีความหมายอะไร หากเครื่องจักรของคุณขยายตัวขึ้นสิบไมครอนในรอบการทำงานเดียว

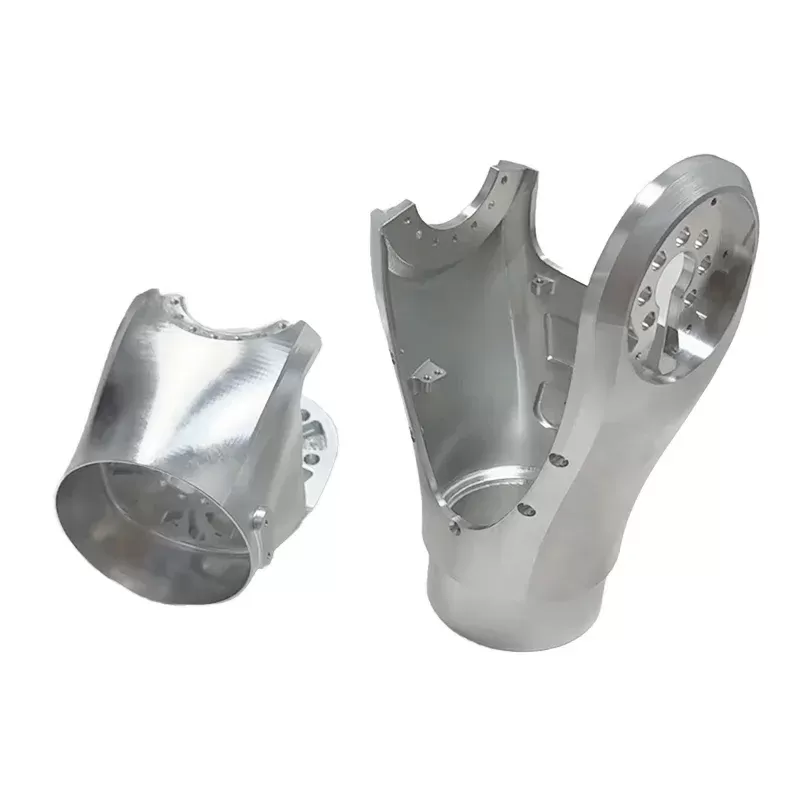

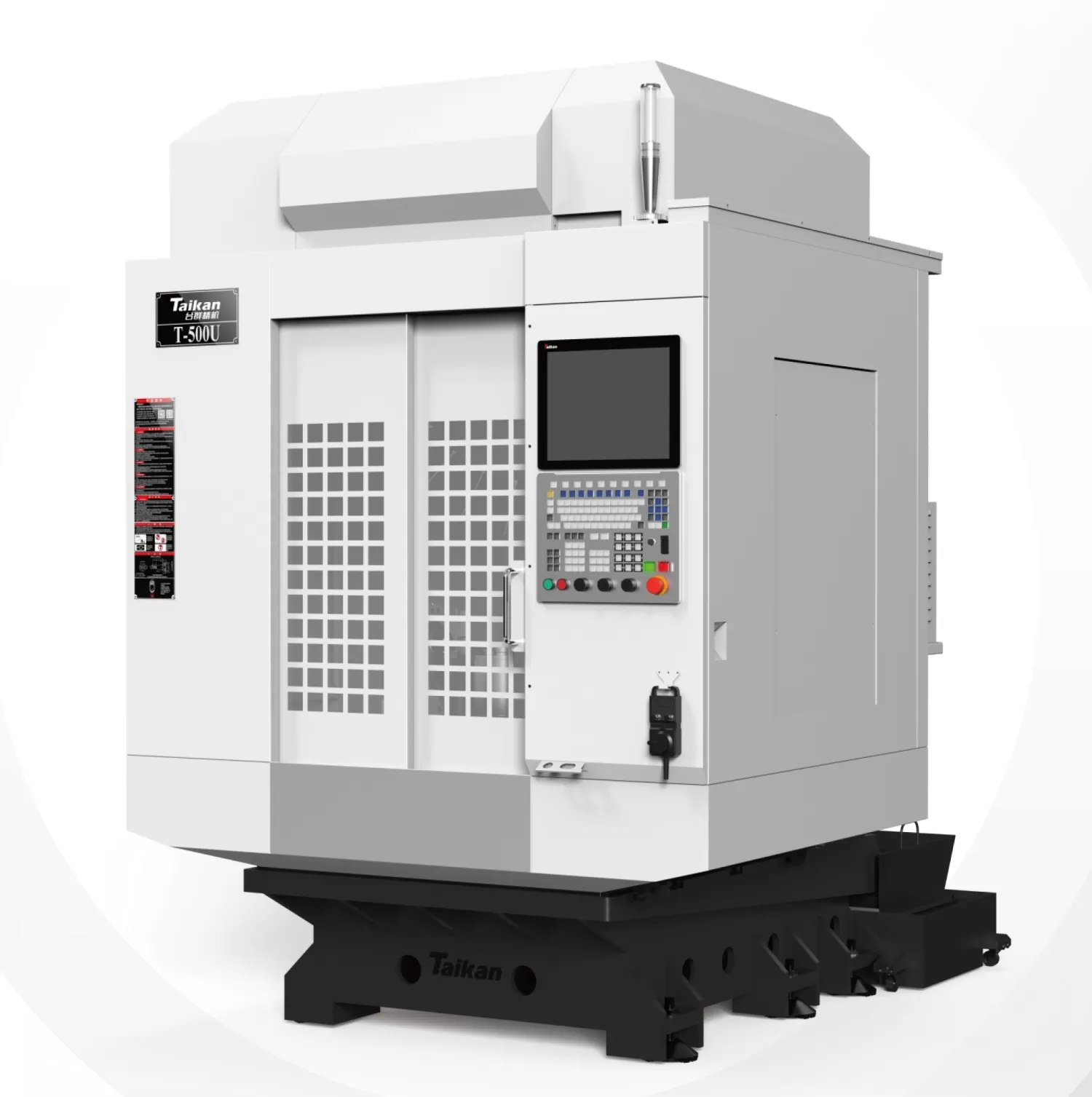

3) ชิ้นส่วนความแม่นยำระดับไมโคร — เครื่องเจาะและต๊าปเกลียวความเร็วสูง 5 แกน T-500U

มือที่คล่องแคล่วคือจุดที่หุ่นยนต์กลายเป็นเรื่องยากอย่างแท้จริง ตัวยึดเซนเซอร์ เฟืองตรงขนาดเล็ก บ่าแบร่ิงข้อต่อ ชิ้นส่วนระบบส่งกำลังขนาดเล็กที่พอดีกับฝ่ามือ แต่มีข้อกำหนดความคลาดเคลื่อนวัดเป็นหน่วยไมครอนหลักเดียว นี่ไม่ใช่ชิ้นส่วนที่คุณสามารถขึ้นรูปหยาบด้วยเครื่องจักรทั่วไปแล้วเจียระไนตกแต่งให้ได้ขนาด มันต้องการแพลตฟอร์มที่ถูกสร้างขึ้นเพื่อการกัดเฉือนเนื้อวัสดุระดับไมโครและความเร็วสูงโดยเฉพาะ

T-500UCNC vertical machining center ตอบสนองความต้องการนั้น สปินเดิล 24,000 RPM นั่นคือความเร็วรอบที่คุณต้องการเมื่อใช้หัวกัดและดอกสว่านต่ำกว่ามิลลิเมตรทำงานบนชิ้นงานผนังบางที่มีลักษณะงานซับซ้อนมากมาย ที่ความเร็วสปินเดิลระดับนี้ แรงตัดลดลงอย่างมาก ซึ่งหมายความว่าชิ้นส่วนผนังบางจะคงรูปมั่นคง การสั่นไหวถูกระงับ และความสมบูรณ์ของพื้นผิวถูกรักษาไว้

การออกแบบโครงสร้างที่กะทัดรัดของเครื่องจักรมอบความคล่องตัวในการเคลื่อนที่ที่งานไมโครแมชชีนนิ่งต้องการ การเคลื่อนที่เร็ว การเปลี่ยนเครื่องมือรวดเร็ว และการวางตำแหน่งห้าแกนที่ตอบสนองฉับไว หมายความว่าคุณไม่ต้องรอเครื่องจักร แต่เครื่องจักรต่างหากที่รอคุณ รูที่มีมุม ช่องว่างรูปร่างไม่ปกติ ลักษณะงานซับซ้อนขนาดเล็กที่เป็นไปไม่ได้ที่จะจับยึดด้วยวิธีปกติ T-500U จัดการสิ่งเหล่านี้ด้วยความมั่นใจที่มาจากเครื่องจักรที่ถูกออกแบบมาเฉพาะสำหรับงานประเภทนี้

กระบวนการ: หกขั้นตอนจากวัตถุดิบสู่ชิ้นส่วนที่ผ่านการรับรอง

เครื่องจักรที่ยอดเยี่ยมเป็นสิ่งจำเป็นแต่ยังไม่เพียงพอ หากปราศจากกระบวนการที่มีวินัย แม้แต่อุปกรณ์ที่ดีที่สุดก็ทำงานต่ำกว่าศักยภาพ นี่คือขั้นตอนการทำงานของการขึ้นรูปด้วยเครื่องจักรของ Taikan ที่เปลี่ยนวัตถุดิบเป็นชิ้นส่วนหุ่นยนต์ที่มีคุณภาพ:

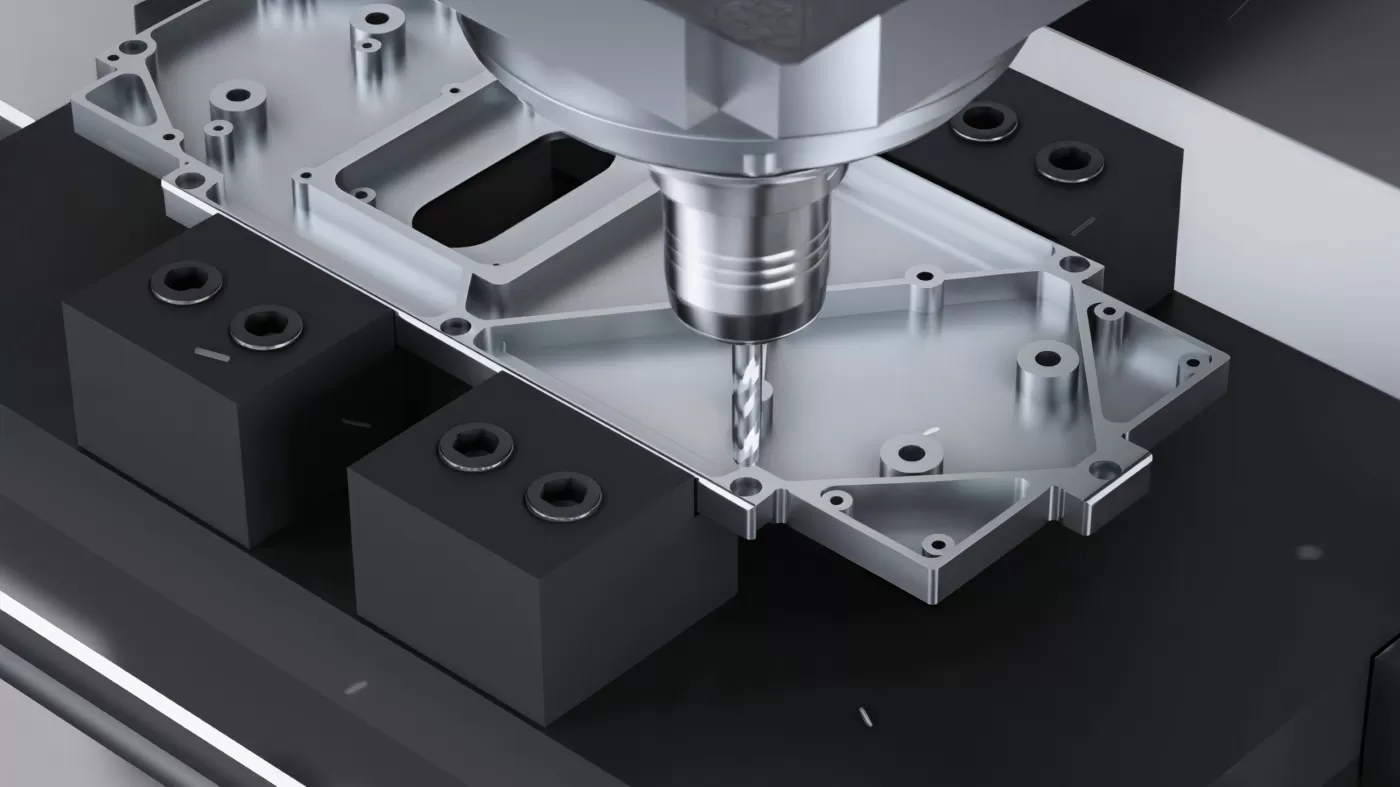

ขั้นตอนที่ 1 — การเตรียมสภาพชิ้นงานเปล่าชิ้นงานอะลูมิเนียมทุกชิ้นผ่านการอบคลายความเค้นก่อนที่จะสัมผัสสปินเดิล ความเค้นภายในที่ติดอยู่ในวัตถุดิบคือตัวทำลายความแม่นยำที่เงียบงัน คุณกัดเฉือนชิ้นส่วนจนได้ขนาดตามแบบ ปลดการจับยึด แล้วมองดูมันดีดตัวเป็นรูปร่างที่คุณไม่ได้วางแผนไว้ เราขจัดตัวแปรนั้นตั้งแต่ต้น กลยุทธ์การจับยึดถูกออกแบบควบคู่กับการวางแผนกระบวนการ โดยใช้อุปกรณ์จับยึดที่สร้างขึ้นเฉพาะงาน เพื่อให้มั่นใจถึงการจับยึดที่เสถียรและทำซ้ำได้ตลอดปริมาณการผลิต

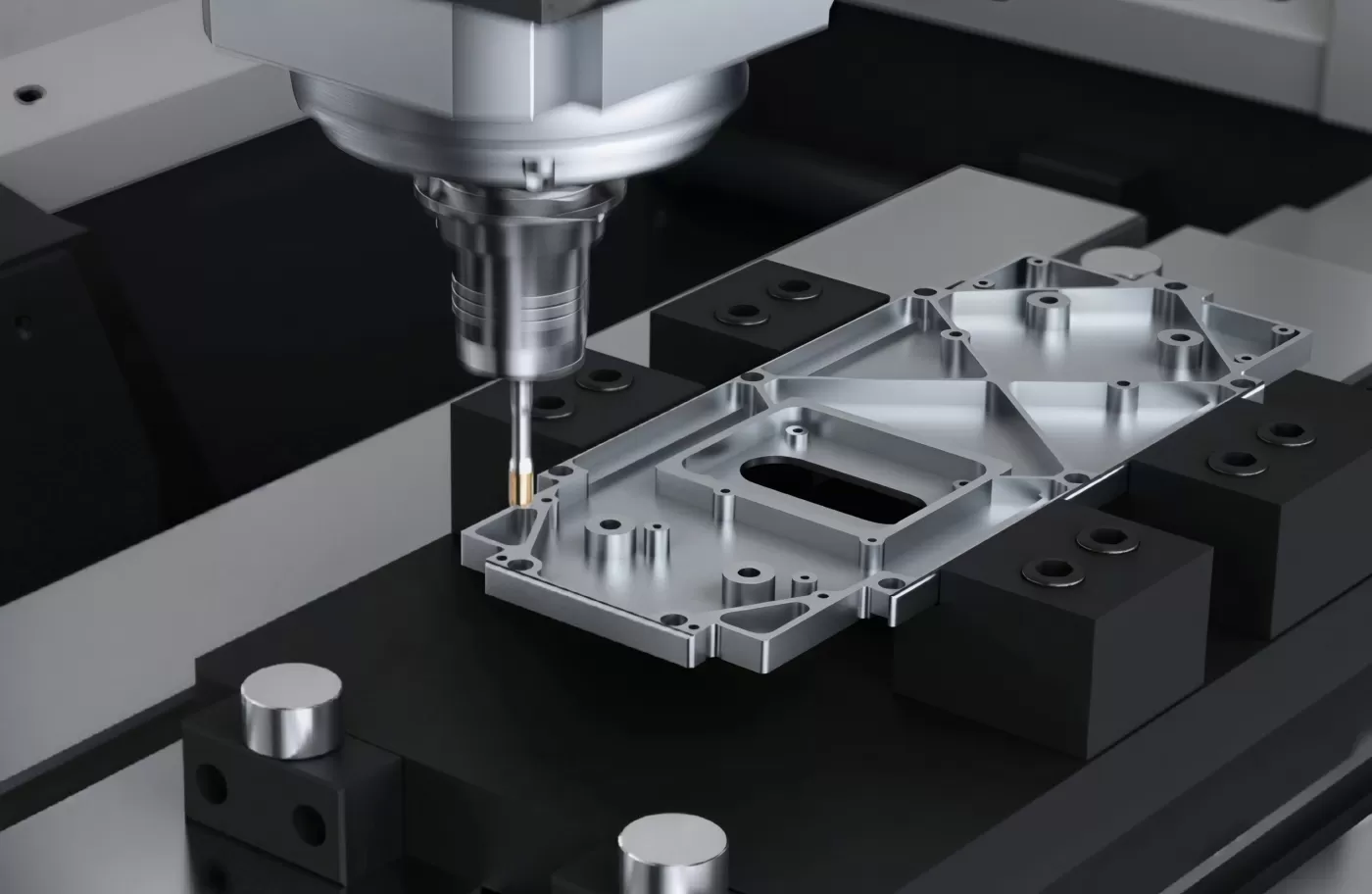

ขั้นตอนที่ 2 — การกัดหยาบ: การกัดเฉือนเนื้อวัสดุอย่างจริงจังเครื่องมือเส้นผ่านศูนย์กลางใหญ่ อัตราการกัดเฉือนเนื้อวัสดุสูง เรากำจัดเนื้อวัสดุส่วนใหญ่ออกอย่างรวดเร็ว เหลือค่าเผื่อผิวที่สม่ำเสมอ 0.2 ถึง 0.3 มม. บนทุกพื้นผิววิกฤต การจัดการเศษไม่ใช่ความคิดทีหลัง การไหลของน้ำหล่อเย็นปริมาณสูงและการคายเศษที่มีประสิทธิภาพช่วยให้พื้นที่ตัดสะอาด ปกป้องทั้งอายุเครื่องมือและเสถียรภาพของขนาด

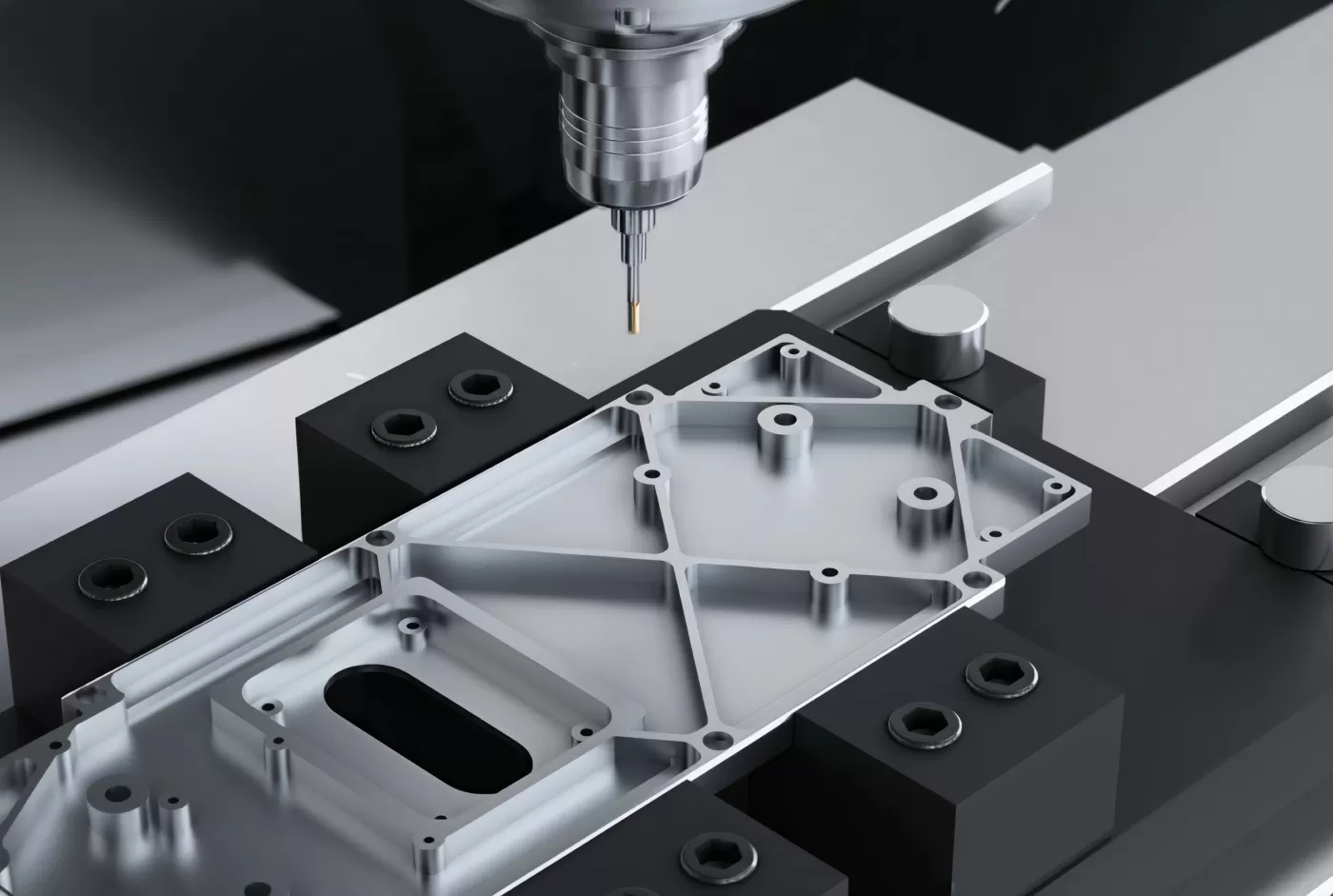

ขั้นตอนที่ 3 — การกึ่งตกแต่ง: รูปทรงเรขาคณิตเริ่มเป็นรูปร่างนี่คือจุดที่รูปร่างถูกกำหนดขึ้น สำหรับลักษณะงานซับซ้อน เราใช้ทางเดินเครื่องมือห้าแกนพร้อมกันเพื่อโปรไฟล์พื้นผิวและสร้างความสัมพันธ์ระหว่างลักษณะงาน ลดเนื้อวัสดุคงเหลือลงเหลือ 0.05–0.1 มม. เป้าหมายไม่ใช่แค่การลดเนื้อวัสดุ แต่มันคือความแม่นยำของตำแหน่ง การทำให้ทุกลักษณะงานอยู่ในตำแหน่งที่ถูกต้องในขั้นตอนนี้ หมายความว่าขั้นตอนการตกแต่งสามารถมุ่งเน้นอย่างเต็มที่ในการบรรลุความคลาดเคลื่อนและผิวสำเร็จ โดยไม่ต้องต่อสู้กับข้อผิดพลาดทางเรขาคณิต

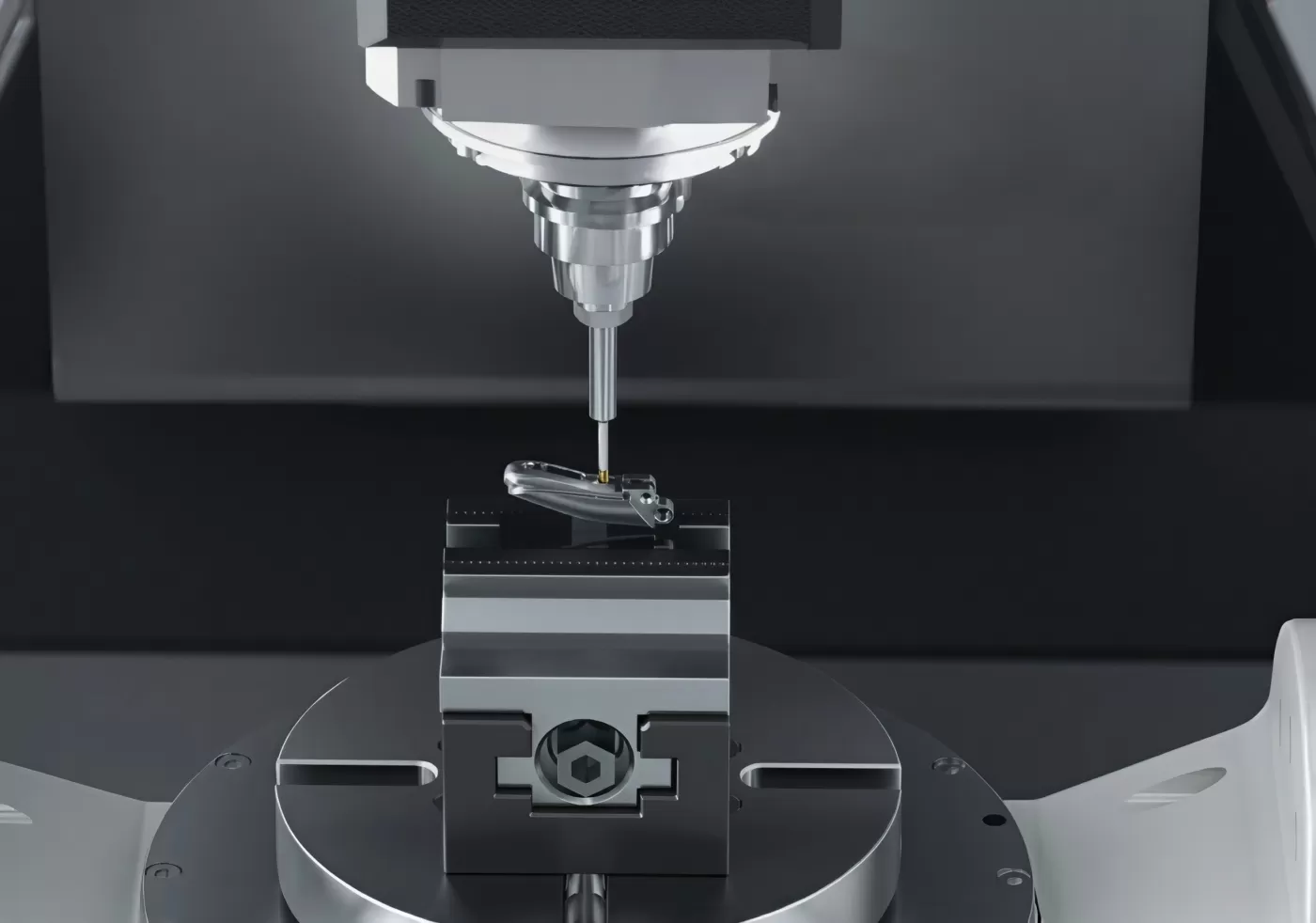

ขั้นตอนที่ 4 — การตกแต่ง: การดำเนินการระดับไมครอนตรงนี้ การออกแบบเสถียรภาพทางความร้อนของเครื่องจักรแสดงคุณค่าของมัน ด้วยการระงับการเคลื่อนตัวของขนาดที่เกิดจากความร้อน เรารักษาสภาพการตัดให้สม่ำเสมอตั้งแต่ชิ้นงานแรกจนถึงชิ้นงานสุดท้ายในชุดการผลิต ความคลาดเคลื่อนของขนาด ความแม่นยำของโปรไฟล์ และความหยาบของผิวสำเร็จมารวมกันในขั้นตอนนี้ ไม่มีเรื่องวุ่นวาย ไม่มีความประหลาดใจ มีเพียงความแม่นยำที่ทำซ้ำได้

ขั้นตอนที่ 5 — การตรวจสอบ: การยืนยันสิ่งที่สำคัญทุกมิติวิกฤตและความคลาดเคลื่อนทางเรขาคณิตถูกตรวจสอบบน CMM (เครื่องวัดพิกัด) เราไม่สุ่มตรวจ เราไม่คาดเดา หากข้อกำหนดใดสำคัญต่อการทำงานของหุ่นยนต์ มันจะได้รับการตรวจวัด

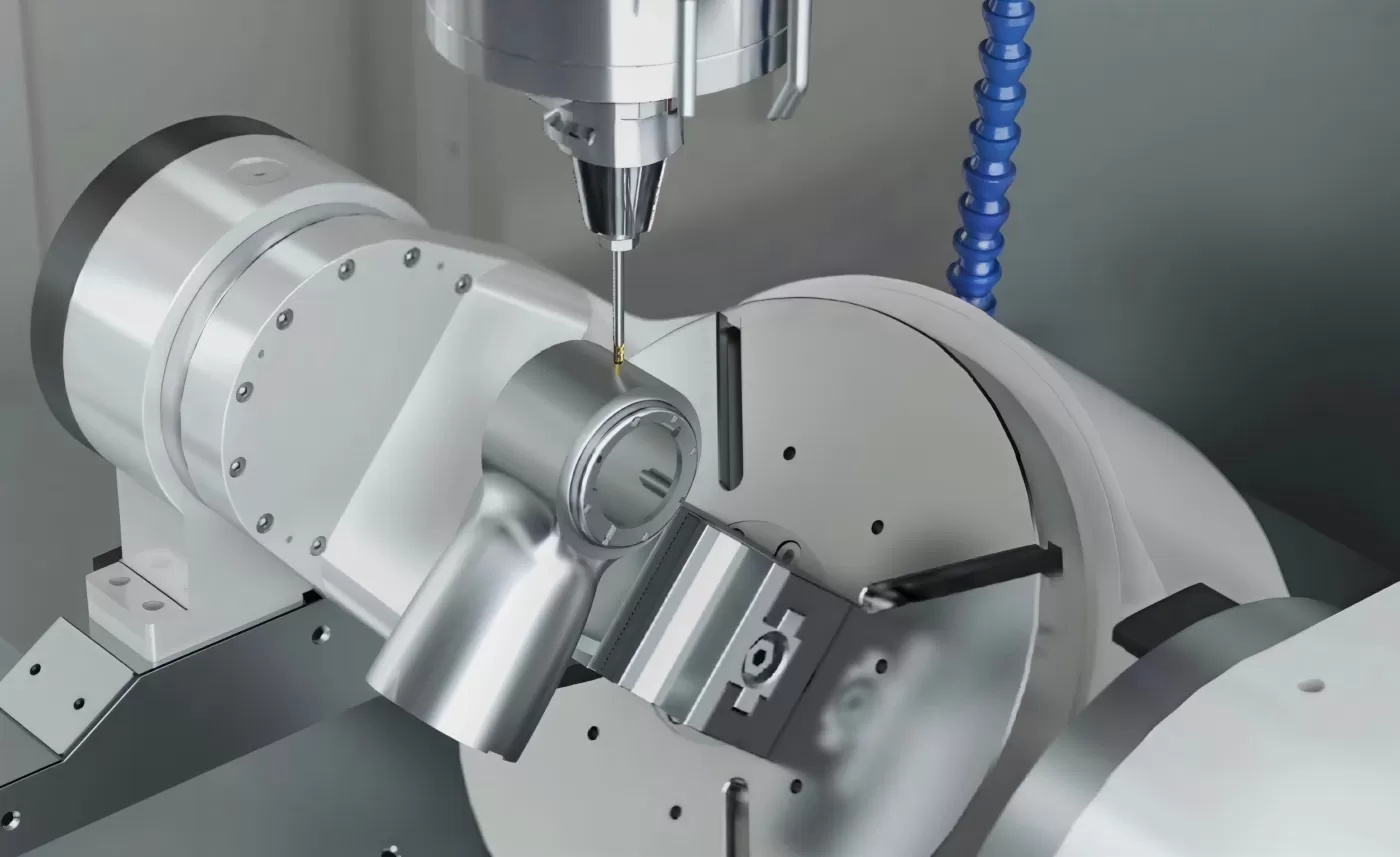

ขั้นตอนที่ 6 — การตกแต่งผิวสำเร็จชิ้นส่วนประกอบความแม่นยำที่มีการสัมผัสกัน — บ่าแบร่ิง พื้นผิวซีล อินเทอร์เฟซการเลื่อน — ได้รับการปรับสภาพผิวหลังการขึ้นรูปเพื่อเพิ่มความพอดีและยืดอายุการใช้งาน นี่ไม่ใช่เรื่องความสวยงาม แต่มันเกี่ยวกับความสมบูรณ์ในการประกอบและความน่าเชื่อถือระยะยาวในงานที่มีโหลดแบบไดนามิกและเป็นวงรอบ

ภาพรวมที่ใหญ่กว่า

อุตสาหกรรมหุ่นยนต์อัจฉริยะอยู่ในช่วงเวลาที่น่าสนใจ อัลกอริทึมกำลังสุกงอม เทคโนโลยีเซนเซอร์กำลังก้าวหน้า กรณีธุรกิจกำลังกลายเป็นจริง แต่ไม่มีสิ่งใดทำงานได้เลยหากไม่มีฮาร์ดแวร์ทางกายภาพ ข้อต่อที่หมุนได้ราบรื่นภายใต้ภาระ โครงสร้างเฟรมที่คงความแข็งแกร่งตลอดหลายล้านรอบ มือที่คล่องแคล่วซึ่งจัดการวัตถุด้วยความประณีตเยี่ยงมนุษย์

เบื้องหลังทุกชิ้นส่วนเหล่านั้นคือเครื่องมือกล และเบื้องหลังเครื่องมือกลที่ยอดเยี่ยมทุกเครื่องควรเป็นบริษัทที่เข้าใจไม่เพียงแค่วิธีการสร้างมัน แต่ยังรวมถึงวิธีการประยุกต์ใช้มัน

ที่ Taikan Machine นั่นคือสิ่งที่เราทำ เราสร้างเครื่องจักรที่สร้างหุ่นยนต์ และเรายินดีต้อนรับโอกาสที่จะพูดคุยถึงสิ่งนั้นมีความหมายอย่างไรสำหรับโปรแกรมถัดไปของคุณ

ทำไมต้อง Taikan Machine

เราเป็นผู้สร้างเครื่องมือกลที่จดทะเบียนในตลาดหลักทรัพย์ (ตลาดหุ้น: 300036) มีมรดกทางวิศวกรรมมากกว่าสองทศวรรษ พนักงานมากกว่า 3,000 คน และรอยเท้าทั่วโลกที่ครอบคลุมงานแสดงสินค้าตั้งแต่ EMO Hannover ไปจนถึง TECMA Mexico City ถึง METALEX Bangkok เครื่องจักรของเรากำลังเดินสายการผลิตในโรงงานอากาศยาน ยานยนต์ อุปกรณ์การแพทย์ และวิศวกรรมความแม่นยำทั่วโลก

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
