การวินิจฉัยเครื่อง CNC: 12 สัญญาณเตือนที่คุณไม่ควรมองข้าม

ในกระบวนการผลิตสมัยใหม่ เครื่องมือกล CNC ถูกคาดหวังให้มอบความแม่นยำคงเส้นคงวา ผลิตภาพสูง และการทำงานต่อเนื่องไม่หยุดชะงัก ทว่าความล้มเหลวร้ายแรงส่วนใหญ่ของเครื่องจักรไม่ได้เกิดขึ้นโดยไร้สัญญาณเตือน ก่อนที่สปินเดิลจะเสียหาย มีสัญญาณเตือนเซอร์โว หรือเครื่องจักรหยุดการผลิตอย่างไม่คาดคิด มักมีอาการเล็กน้อยบ่งชี้ว่าบางอย่างกำลังเริ่มผิดปกติ

น่าเสียดายที่โรงงานหลายแห่งตอบสนองก็ต่อเมื่อเกิดการเสียหายไปแล้ว ณ จุดนั้น ค่าซ่อมแซม ความล่าช้าในการผลิต และขีดความสามารถที่สูญเสียไปอาจกลายเป็นภาระอย่างมาก

การวินิจฉัยเครื่องมือกล CNC ที่มีประสิทธิภาพมุ่งเน้นการตรวจจับพฤติกรรมผิดปกติของเครื่องจักรให้เร็วพอที่จะป้องกันการหยุดทำงานโดยไม่ได้วางแผน ไม่ว่าคุณจะบริหารโรงงานตัดเฉือนขนาดเล็กหรือโรงงานผลิตขนาดใหญ่ การเข้าใจสัญญาณเตือนการเสื่อมสภาพของเครื่องจักรสามารถช่วยยืดอายุอุปกรณ์และปรับปรุงประสิทธิภาพการผลิตโดยรวม

สำหรับโรงงานที่เดินเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง การวินิจฉัยเชิงรุกมักมีบทบาทสำคัญในการรักษากำหนดการผลิตให้มั่นคงและลดค่าใช้จ่ายในการบำรุงรักษา

เหตุใดการวินิจฉัยเครื่องมือกล CNC จึงสำคัญ

เครื่องมือกล CNC สมัยใหม่เป็นระบบบูรณาการขั้นสูงที่ประกอบด้วยสปินเดิล เซอร์โวไดรฟ์ บอลสกรู รางเลื่อน ระบบหล่อลื่น ตัวเปลี่ยนเครื่องมือ และตัวควบคุมเครื่องจักร ปัญหาในส่วนประกอบใดส่วนหนึ่งเหล่านี้สามารถส่งผลกระทบต่อคุณภาพการตัดเฉือนหรือความเชื่อถือได้ของเครื่องจักรในที่สุด

ในสภาพแวดล้อมการผลิตจำนวนมาก โดยเฉพาะอย่างยิ่งที่ใช้vertical milling center, ปัญหาจากส่วนประกอบเพียงชิ้นเดียวอาจลุกลามอย่างรวดเร็วกลายเป็นสมรรถนะการตัดเฉือนที่ไม่แน่นอนหากตรวจไม่พบตั้งแต่เนิ่นๆ

เป้าหมายของการวินิจฉัยไม่ใช่เพียงการระบุความล้มเหลว แต่คือการรับรู้ปัญหาที่กำลังก่อตัวก่อนที่มันจะกลายเป็นความล้มเหลว

โปรแกรมวินิจฉัยที่มีประสิทธิภาพสามารถช่วยผู้ผลิต:

• ลดการหยุดทำงานโดยไม่ได้วางแผน

• ปรับปรุงความแม่นยำในการตัดเฉือน

• ลดต้นทุนการบำรุงรักษา

• ยืดอายุสปินเดิลและส่วนประกอบ

• ปรับปรุงการวางแผนการผลิต

• เพิ่มประสิทธิผลโดยรวมของเครื่องจักร (OEE)

ยิ่งตรวจพบปัญหาเร็วเท่าใด การแก้ไขโดยปกติก็จะมีค่าใช้จ่ายน้อยลงเท่านั้น

สัญญาณเตือนสำคัญของเครื่องมือกล CNC ที่ต้องให้ความสนใจทันที

สัญญาณเตือนเหล่านี้มักบ่งชี้ถึงความล้มเหลวทางกลหรือทางไฟฟ้าที่กำลังก่อตัว ซึ่งอาจนำไปสู่การหยุดทำงานของเครื่องจักรโดยตรงหากละเลย

1. การสั่นสะเทือนของสปินเดิลมากเกินไป

การสั่นสะเทือนของสปินเดิลมักเป็นหนึ่งในตัวบ่งชี้แรกสุดว่าเครื่องมือกล CNC กำลังเกิดปัญหาทางกลที่ร้ายแรง

ผู้ควบคุมเครื่องมักสังเกตเห็นการสั่นสะเทือนผ่านคุณภาพผิวชิ้นงานที่แย่ลง เสียงเครื่องจักรที่ผิดปกติ หรือการสึกหรอของเครื่องมือที่เร็วขึ้น แม้ว่าการสั่นสะเทือนเล็กน้อยอาจดูไม่มีอันตรายในตอนแรก แต่การทำงานต่อเนื่องเป็นเวลานานสามารถเพิ่มความเครียดให้กับตลับลูกปืนสปินเดิลและชิ้นส่วนหมุน

สาเหตุทั่วไปรวมถึง:

• การสึกหรอของตลับลูกปืน

• ความไม่สมดุลของเครื่องมือ

• การจับยึดด้ามเครื่องมือที่ไม่เหมาะสม

• การเยื้องศูนย์ของสปินเดิล

การเฝ้าสังเกตแนวโน้มการสั่นสะเทือนเมื่อเวลาผ่านไปมักมีค่ามากกว่าการตอบสนองต่อค่าที่ผิดปกติเพียงครั้งเดียว การเพิ่มขึ้นทีละน้อยของการสั่นสะเทือนมักบ่งชี้ถึงปัญหาที่กำลังก่อตัวซึ่งควรได้รับการตรวจสอบก่อนที่สปินเดิลจะเสียหายร้ายแรง

2. สปินเดิลร้อนจัดอย่างต่อเนื่อง

สปินเดิลทุกรุ่นสร้างความร้อนระหว่างการทำงาน โดยเฉพาะที่รอบหมุนสูง อย่างไรก็ตาม อุณหภูมิที่เพิ่มขึ้นผิดปกติไม่ควรถูกละเลย

อุณหภูมิสปินเดิลที่สูงเกินปกติมักชี้ถึงปัญหาภายในระบบตลับลูกปืน วงจรหล่อลื่น หรือกลไกการระบายความร้อน หากอุณหภูมิสปินเดิลยังคงสูงเกินช่วงการทำงานปกติ การสึกหรอของชิ้นส่วนอาจเร่งขึ้นอย่างรวดเร็ว

ผู้ควบคุมเครื่องควรใส่ใจกับ:

• ตัวเรือนสปินเดิลที่ร้อนผิดปกติ

• สัญญาณเตือนอุณหภูมิบ่อยครั้ง

• การสั่นสะเทือนเพิ่มขึ้นพร้อมกับความร้อน

• เสถียรภาพการตัดเฉือนลดลง

การแก้ไขความร้อนจัดตั้งแต่เนิ่นๆ สามารถป้องกันการซ่อมใหญ่สปินเดิลที่มีราคาแพงและการหยุดทำงานยาวนาน

3. สัญญาณเตือนเซอร์โวบ่อยครั้ง

สัญญาณเตือนเซอร์โวเป็นหนึ่งในตัวบ่งชี้ที่พบบ่อยที่สุดของปัญหาการควบคุมเครื่องจักรที่กำลังก่อตัว

แม้ว่าสัญญาณเตือนนานๆ ครั้งอาจเกิดจากสภาพการทำงานชั่วคราว แต่สัญญาณเตือนที่เกิดซ้ำมักบ่งชี้ถึงปัญหาพื้นฐานภายในระบบควบคุมการเคลื่อนที่

สาเหตุที่เป็นไปได้รวมถึง:

• มอเตอร์โอเวอร์โหลด

• ความผิดพลาดของเอ็นโค้ดเดอร์

• ไดรฟ์เสียหาย

• ความต้านทานทางกลมากเกินไป

การรีเซ็ตสัญญาณเตือนซ้ำๆ โดยไม่ระบุสาเหตุที่แท้จริงสามารถปล่อยให้ปัญหาแย่ลงและนำไปสู่การหยุดเครื่องในที่สุด

4. ความคลาดเคลื่อนของความแม่นยำในการจัดตำแหน่ง

เครื่องจักรที่ค่อยๆ สูญเสียความแม่นยำในการจัดตำแหน่งอาจทำงานต่อไปได้หลายสัปดาห์ก่อนที่ปัญหาจะปรากฏชัดเจน

ผู้ผลิตจำนวนมากค้นพบปัญหาการจัดตำแหน่งก็ต่อเมื่อขนาดชิ้นงานเริ่มเคลื่อนออกนอกขีดจำกัดความเผื่อ หรือการตรวจสอบคุณภาพเผยให้เห็นความไม่สม่ำเสมอ

สาเหตุทั่วไปรวมถึง:

• การสึกหรอของบอลสกรู

• ความไม่ถูกต้องของเอ็นโค้ดเดอร์

• การขยายตัวจากความร้อน

• ปัญหาการจูนเซอร์โว

เนื่องจากความแม่นยำในการจัดตำแหน่งส่งผลโดยตรงต่อคุณภาพผลิตภัณฑ์ แม้การเบี่ยงเบนเพียงเล็กน้อยก็สมควรได้รับการตรวจสอบอย่างทันที

ปัญหาสมรรถนะของเครื่องมือกล CNC ที่ส่งผลต่อคุณภาพการตัดเฉือน

สัญญาณเตือนเหล่านี้อาจไม่หยุดการผลิตในทันที แต่สามารถส่งผลกระทบต่อคุณภาพชิ้นงานและประสิทธิภาพการผลิตอย่างมีนัยสำคัญ

5. การสึกหรอของเครื่องมือรวดเร็ว

อายุการใช้งานเครื่องมือที่ลดลงอย่างไม่คาดคิดมักบ่งชี้ถึงปัญหาที่เกี่ยวข้องกับเครื่องจักรมากกว่าปัญหาที่ตัวเครื่องมือเพียงอย่างเดียว เมื่อเครื่องมือสึกหรอเร็วกว่าที่คาดไว้อย่างมาก สาเหตุหลักอาจเกี่ยวข้องกับการสั่นสะเทือนของเครื่องจักร การส่ายของสปินเดิล ปัญหาความแข็งแกร่ง หรือสภาวะการตัดที่ไม่เหมาะสม การเฝ้าสังเกตแนวโน้มการใช้เครื่องมือสามารถให้ข้อมูลเชิงลึกที่มีคุณค่าเกี่ยวกับสุขภาพเครื่องจักรและช่วยระบุปัญหาทางกลที่กำลังก่อตัวก่อนที่จะรุนแรง

6. ผิวชิ้นงานไม่ดี

คุณภาพผิวชิ้นงานทำหน้าที่เป็นตัวบ่งชี้ที่มีคุณค่าของสภาพเครื่องจักรโดยรวม

เครื่องจักรที่ผลิตผิวเรียบสม่ำเสมอมาตลอด แต่จู่ๆ เริ่มเกิดรอยสะเทือน ผิวหยาบ หรือพื้นผิวที่ไม่สม่ำเสมอ อาจกำลังประสบความไม่เสถียรทางกล

สาเหตุที่เป็นไปได้รวมถึง:

• การสั่นสะเทือนของสปินเดิล

• ปัญหาด้ามจับเครื่องมือ

• การสึกหรอของรางเลื่อน

• ความหลวมของโครงสร้าง

การเปลี่ยนแปลงในผิวชิ้นงานมักปรากฏก่อนที่อาการทางกลที่ชัดเจนกว่าจะพัฒนา

7. ปัญหาความสามารถในการทำซ้ำ

ความสามารถในการทำซ้ำวัดความสามารถของเครื่องจักรในการผลิตผลลัพธ์ที่เหมือนกันซ้ำๆ ภายใต้เงื่อนไขเดียวกัน

เมื่อโปรแกรมการตัดเฉือนเดิมให้ผลลัพธ์ที่แตกต่างกัน ความสามารถในการทำซ้ำของเครื่องจักรอาจกำลังเสื่อมลง

ปัจจัยร่วมที่พบบ่อยรวมถึง:

• การสึกหรอทางกล

• ความไม่เสถียรทางความร้อน

• ความไม่สม่ำเสมอของเซอร์โว

• การเกิดระยะฟันเฟือง (Backlash)

ปัญหาความสามารถในการทำซ้ำสามารถลดความสม่ำเสมอของผลิตภัณฑ์และเพิ่มต้นทุนการควบคุมคุณภาพได้ทีละน้อย

ปัญหาการบำรุงรักษาที่ทวีความรุนแรงเมื่อเวลาผ่านไป

ปัญหาเหล่านี้มักเริ่มต้นจากข้อกังวลเล็กน้อยในการบำรุงรักษา แต่สามารถพัฒนาเป็นปัญหาความเชื่อถือได้ที่สำคัญหากละเลย

8. ความผิดปกติของตัวเปลี่ยนเครื่องมืออัตโนมัติ (ATC)

ตัวเปลี่ยนเครื่องมืออัตโนมัติมีความจำเป็นต่อการรักษาประสิทธิภาพการผลิต การเปลี่ยนเครื่องมือที่ช้า การแลกเปลี่ยนเครื่องมือที่พลาด หรือความผิดพลาดตำแหน่งเครื่องมือเป็นระยะๆ อาจบ่งชี้ถึงปัญหาทางกลหรือเซ็นเซอร์ที่กำลังก่อตัว

การเพิกเฉยต่อปัญหา ATC ตั้งแต่เนิ่นๆ อาจส่งผลให้เกิดการหยุดชะงักในการผลิตโดยไม่คาดคิดและความพยายามในการแก้ไขปัญหาที่มีค่าใช้จ่ายสูง

9. ปัญหาระบบน้ำหล่อเย็น

ระบบน้ำหล่อเย็นมีบทบาทสำคัญในการควบคุมอุณหภูมิ การหล่อลื่น และการขจัดเศษ

สมรรถนะน้ำหล่อเย็นที่ลดลงสามารถนำไปสู่:

• ผิวชิ้นงานไม่ดี

• การสึกหรอของเครื่องมือเพิ่มขึ้น

• การบิดเบี้ยวจากความร้อน

• การสะสมของเศษ

การตรวจสอบปั๊ม ตัวกรอง หัวฉีด และคุณภาพน้ำหล่อเย็นเป็นประจำสามารถป้องกันปัญหาการตัดเฉือนมากมายก่อนที่จะส่งผลต่อการผลิต

10. การสึกหรอของบอลสกรู

บอลสกรูมีหน้าที่แปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นที่แม่นยำ เมื่อการสึกหรอเพิ่มขึ้น การจัดตำแหน่งของเครื่องจักรจะสม่ำเสมอน้อยลงและอาจเริ่มเกิดระยะฟันเฟือง

สัญญาณเตือนทั่วไปรวมถึง:

• ขนาดที่ไม่สม่ำเสมอ

• ความผิดปกติในการเคลื่อนที่ของแกน

• ระยะฟันเฟืองเพิ่มขึ้น

• ความแม่นยำในการจัดตำแหน่งลดลง

การตรวจสอบเป็นประจำช่วยระบุการสึกหรอก่อนที่ความแม่นยำในการตัดเฉือนจะได้รับผลกระทบ

11. การเสื่อมสภาพของรางเลื่อน

รางเลื่อนให้ความมั่นคงและความแข็งแกร่งที่จำเป็นสำหรับการตัดเฉือนที่แม่นยำ เมื่อเวลาผ่านไป การปนเปื้อน การหล่อลื่นไม่เพียงพอ หรือภาระที่มากเกินไปสามารถเร่งการสึกหรอ

เมื่อรางเลื่อนเสื่อมสภาพ ผู้ผลิตอาจประสบกับ:

• ความแข็งแกร่งลดลง

• การสั่นสะเทือนเพิ่มขึ้น

• ความแม่นยำในการตัดเฉือนต่ำลง

• ปัญหาผิวชิ้นงาน

การจัดการการหล่อลื่นที่เหมาะสมยังคงเป็นหนึ่งในวิธีที่มีประสิทธิภาพที่สุดในการยืดอายุรางเลื่อน

12. ความผิดปกติของระบบหล่อลื่น

ความล้มเหลวร้ายแรงของเครื่องมือกล CNC จำนวนมากสามารถสืบย้อนกลับไปถึงการหล่อลื่นที่ไม่เพียงพอ เมื่อระบบหล่อลื่นไม่สามารถจ่ายน้ำมันกระจายอย่างเหมาะสม ส่วนประกอบสำคัญจะประสบกับการสึกหรอเร่งและแรงเสียดทานเพิ่มขึ้น

สัญญาณเตือนมักรวมถึง:

• เสียงเครื่องจักรผิดปกติ

• อุณหภูมิทำงานสูงขึ้น

• การสึกหรอของส่วนประกอบเพิ่มขึ้น

• สัญญาณเตือนการหล่อลื่น

การตรวจสอบการหล่อลื่นเป็นประจำเป็นหนึ่งในแนวปฏิบัติการบำรุงรักษาเชิงป้องกันที่ง่ายและคุ้มค่าที่สุดที่มีอยู่

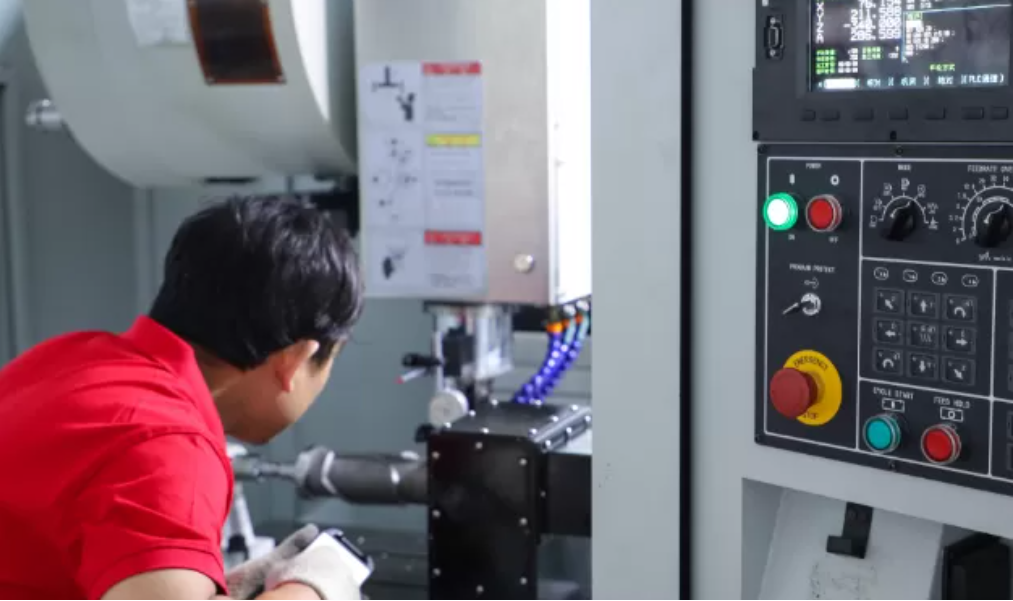

รายการตรวจสอบสุขภาพเครื่องมือกล CNC

โปรแกรมการตรวจสอบที่มีโครงสร้างช่วยให้ทีมบำรุงรักษาระบุปัญหาที่กำลังก่อตัวก่อนที่จะส่งผลต่อการผลิต

โรงงานที่เดินเครื่องdrilling and milling centerมักได้รับประโยชน์อย่างมากจากโปรแกรมการตรวจสอบที่มีโครงสร้างเพราะเครื่องจักรเหล่านี้มักทำงานที่ความเร็วสปินเดิลสูงและรอบการผลิตที่เข้มข้น

การบำรุงรักษาเชิงป้องกัน เทียบกับ การบำรุงรักษาเชิงแก้ไข

ผู้ผลิตจำนวนมากยังคงพึ่งพาการบำรุงรักษาเชิงแก้ไข ซ่อมเครื่องจักรเฉพาะเมื่อเกิดความล้มเหลวขึ้นเท่านั้น แม้ว่าวิธีนี้อาจดูคุ้มค่าในตอนแรก แต่มักส่งผลให้เกิดค่าใช้จ่ายระยะยาวที่สูงกว่า

ผู้ผลิตที่ประสบความสำเร็จสูงสุดผสมผสานการตรวจสอบตามปกติ การเฝ้าสังเกตสภาพ และกลยุทธ์การบำรุงรักษาเชิงพยากรณ์เพื่อลดความล้มเหลวที่ไม่คาดคิด

วิธีที่เครื่องมือกล CNC สมัยใหม่สนับสนุนการวินิจฉัยขั้นสูง

ในขณะที่การผลิตเคลื่อนสู่สภาพแวดล้อมโรงงานอัจฉริยะ การวินิจฉัยเครื่องจักรกำลังซับซ้อนยิ่งขึ้น

แพลตฟอร์ม CNC สมัยใหม่รวมคุณสมบัติเช่น:

• การเฝ้าสังเกตสปินเดิลตามเวลาจริง

• การวิเคราะห์โหลดเซอร์โว

• การชดเชยทางความร้อน

• การจัดการอายุเครื่องมือ

• ความสามารถในการวินิจฉัยระยะไกล

• ฟังก์ชันการบำรุงรักษาเชิงพยากรณ์

เทคโนโลยีเหล่านี้ช่วยให้ผู้ผลิตระบุปัญหาที่กำลังก่อตัวได้เร็วขึ้นและตัดสินใจบำรุงรักษาบนพื้นฐานของสภาพเครื่องจักรจริงมากกว่าช่วงเวลาบริการคงที่

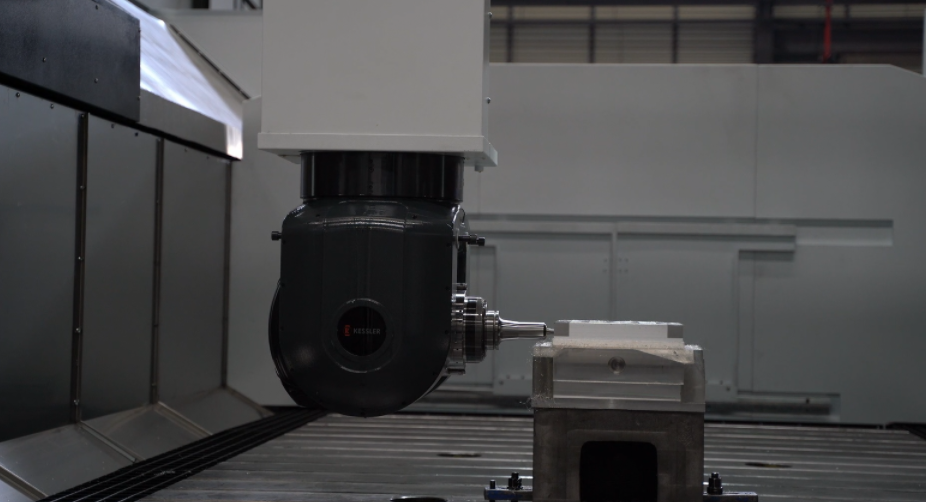

สำหรับสภาพแวดล้อมการผลิตขนาดใหญ่ ระบบแมชชีนนิ่งเซ็นเตอร์โครงสร้างสะพาน (gantry) ขั้นสูง ผสานรวมเทคโนโลยีการเฝ้าสังเกตอัจฉริยะที่ปรับปรุงความพร้อมใช้งานของเครื่องจักรและความเชื่อถือได้ในการดำเนินงานเพิ่มมากขึ้น

คำถามที่พบบ่อย

การวินิจฉัยเครื่องมือกล CNC คืออะไร?

การวินิจฉัยเครื่องมือกล CNC หมายถึงกระบวนการเฝ้าสังเกตและวิเคราะห์สมรรถนะของเครื่องจักรเพื่อระบุปัญหาทางกล ไฟฟ้า หรือระบบควบคุมที่กำลังก่อตัว ก่อนที่จะนำไปสู่ความล้มเหลวของอุปกรณ์

ปัญหาเครื่องมือกล CNC ใดควรได้รับการแก้ไขก่อน?

ปัญหาที่เกี่ยวกับการสั่นสะเทือนของสปินเดิล ความร้อนจัด ความแม่นยำในการจัดตำแหน่ง และสัญญาณเตือนเซอร์โวที่เกิดซ้ำ โดยทั่วไปควรได้รับลำดับความสำคัญสูงสุดเพราะมันสามารถนำไปสู่การหยุดทำงานครั้งใหญ่หรือการซ่อมแซมที่มีราคาแพงได้อย่างรวดเร็ว

ควรตรวจสอบเครื่องมือกล CNC บ่อยแค่ไหน?

การตรวจสอบการปฏิบัติงานขั้นพื้นฐานควรทำทุกวัน ในขณะที่การตรวจสอบที่ครอบคลุมมากขึ้นควรดำเนินการทุกเดือน ทุกไตรมาส และทุกปี ขึ้นอยู่กับการใช้งานเครื่องจักร

การบำรุงรักษาเชิงพยากรณ์สามารถลดเวลาหยุดทำงานของเครื่องมือกล CNC ได้หรือไม่?

ได้ โปรแกรมการบำรุงรักษาเชิงพยากรณ์ช่วยให้ผู้ผลิตระบุปัญหาที่กำลังก่อตัวก่อนที่ความล้มเหลวจะเกิดขึ้น ลดเวลาหยุดทำงานที่ไม่คาดคิด และปรับปรุงประสิทธิภาพการบำรุงรักษา

ส่วนประกอบของเครื่องมือกล CNC ใดบ้างที่ต้องบำรุงรักษาบ่อยที่สุด?

ตลับลูกปืนสปินเดิล บอลสกรู ระบบเซอร์โว ระบบหล่อลื่น รางเลื่อน ระบบน้ำหล่อเย็น และตัวเปลี่ยนเครื่องมืออัตโนมัติ เป็นส่วนประกอบที่ได้รับการบริการบ่อยที่สุด

บทสรุป

ความล้มเหลวส่วนใหญ่ของเครื่องมือกล CNC ไม่ได้เกิดขึ้นอย่างฉับพลัน แต่มันค่อยๆ ก่อตัวผ่านสัญญาณเตือนที่ผู้ควบคุมเครื่องและทีมบำรุงรักษาสามารถระบุได้นานก่อนที่การพังเสียหายครั้งใหญ่จะเกิดขึ้น

ด้วยการเฝ้าสังเกตการสั่นสะเทือนของสปินเดิล ความร้อนจัด ความแม่นยำในการจัดตำแหน่ง สัญญาณเตือนเซอร์โว การสึกหรอของเครื่องมือ สมรรถนะน้ำหล่อเย็น สภาพการหล่อลื่น และตัวบ่งชี้สำคัญอื่นๆ ผู้ผลิตสามารถลดเวลาหยุดทำงานและปรับปรุงความเชื่อถือได้ของอุปกรณ์ได้อย่างมีนัยสำคัญ

ในขณะที่การบำรุงรักษาเชิงพยากรณ์และการผลิตอัจฉริยะยังคงพัฒนาต่อไป การวินิจฉัยเครื่องมือกล CNC ที่มีประสิทธิภาพจะยังคงเป็นหนึ่งในกลยุทธ์ที่มีคุณค่าที่สุดสำหรับการเพิ่มสมรรถนะเครื่องจักรให้สูงสุด การยืดอายุอุปกรณ์ และการปกป้องขีดความสามารถในการผลิต
