คู่มือเกี่ยวกับเครื่องจักรซีเอ็นซีแบบโครงสะพาน: หลักการทำงานและเคล็ดลับในการเลือก

ในภูมิทัศน์การผลิตในปัจจุบัน ศูนย์เครื่องจักรกลเป็นหัวใจสำคัญของการผลิตที่มีความแม่นยำ ในบรรดาสิ่งเหล่านี้ ศูนย์เครื่องจักรกลแกนทรีโดดเด่นด้วยความสามารถในการจัดการชิ้นงานขนาดใหญ่ หนัก และซับซ้อน พร้อมความเสถียรและความแม่นยำที่ยอดเยี่ยม ไม่ว่าคุณกำลังสำรวจตัวเลือกสำหรับชิ้นส่วนอากาศยาน อุปกรณ์พลังงาน หรือแม่พิมพ์ขนาดใหญ่ การทำความเข้าใจว่าศูนย์เครื่องจักรกลแกนทรีคืออะไร ทำงานอย่างไร และแตกต่างจากโซลูชัน CNC อื่นๆ อย่างไร เป็นสิ่งสำคัญในการลงทุนที่ถูกต้อง

ศูนย์เครื่องจักรกลแกนทรีคืออะไร?

Aศูนย์เครื่องจักรกลแกนทรีเป็นเครื่องมือกล CNC ประเภทหนึ่งที่มีโครงสร้างคล้ายสะพานที่โดดเด่น โดยคานแนวนอน (แกนทรี) ทอดข้ามโต๊ะทำงานและรองรับด้วยเสาแนวตั้งสองต้นที่ด้านใดด้านหนึ่ง สปินเดิลที่ติดตั้งบนคานเคลื่อนที่ไปตามแกนหลายแกน—โดยทั่วไปคือ X, Y และ Z—เพื่อดำเนินการกัด เจาะ ตัด และการขึ้นรูปบนชิ้นงานขนาดใหญ่

ลักษณะโครงสร้างที่สำคัญ

• การออกแบบโครงสะพาน:แกนทรีประกอบด้วยคานขวางที่รองรับด้วยเสาสองต้น สร้างกรอบที่แข็งแรงที่คร่อมชิ้นงาน

• ขอบเขตการทำงานขนาดใหญ่:โครงสร้างนี้ช่วยให้มีโต๊ะทำงานที่อยู่กับที่และระยะเคลื่อนที่ได้ไกลตามแกน X และ Y ซึ่งเหมาะสำหรับชิ้นส่วนที่มีขนาดใหญ่หรือหนัก

• ความสามารถหลายแกน:ศูนย์เครื่องจักรกลแกนทรีสมัยใหม่สามารถกำหนดค่าเป็นแบบ 3 แกน, 4 แกน หรือศูนย์เครื่องจักรกลแกนทรี 5 แกนการตั้งค่า, ขึ้นอยู่กับความซับซ้อนและข้อกำหนดความแม่นยำ

ต่างจากศูนย์เครื่องจักรกลแบบดั้งเดิมที่จำกัดขนาดของชิ้นงาน ระบบแกนทรีโดดเด่นในที่ที่ขนาดและความแข็งแกร่งเป็นสิ่งสำคัญ

หลักการทำงานของศูนย์เครื่องจักรกลแกนทรี

โดยพื้นฐานแล้ว ศูนย์เครื่องจักรกลแกนทรีรวมการควบคุมการเคลื่อนที่ที่แม่นยำกับโครงสร้างเชิงกลที่แข็งแกร่ง:

1. การตั้งชิ้นงาน: ชิ้นส่วนถูกยึดแน่นบนโต๊ะขนาดใหญ่ที่อยู่นิ่งระหว่างการตัดเฉือน

2. การเคลื่อนที่ของสะพาน: แกนทรีเคลื่อนที่ไปตามแกน X เหนือชิ้นงาน โดยนำทางด้วยระบบเชิงเส้นที่แม่นยำ

3. การเคลื่อนที่ของสปินเดิล: หัวสปินเดิลเคลื่อนที่ข้ามแกนทรีและปรับแนวตั้งเพื่อตัดเฉือนชิ้นงานในทิศทาง Y และ Z

4. การประสานงาน CNC: ระบบควบคุม CNC ประสานการเคลื่อนที่ของแกนทั้งหมดเข้ากับการหมุนของเครื่องมือและอัตราป้อน เพื่อดำเนินการเส้นทางการตัดที่ซับซ้อน ซึ่งโดยปกติสร้างผ่านโปรแกรม CAD/CAM

ศูนย์เครื่องจักรกลแกนทรีเทียบกับศูนย์เครื่องจักร CNC อื่นๆ

การเลือกแพลตฟอร์ม CNC ที่เหมาะสมขึ้นอยู่กับความแตกต่างทางโครงสร้าง ข้อกำหนดด้านผลผลิต และความต้องการในการใช้งาน นี่คือวิธีที่ศูนย์เครื่องจักรกลประเภทแกนทรีโซลูชันต่างๆ เปรียบเทียบกับตัวเลือกแบบดั้งเดิมมากขึ้น:

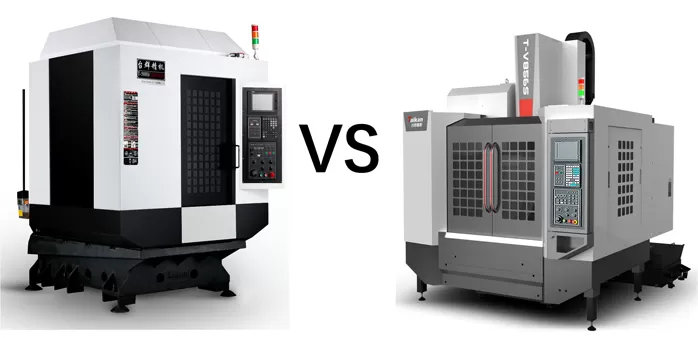

แกนทรีเทียบกับศูนย์เครื่องจักรกลแนวตั้ง (VMCs)

• ขนาด:VMC เหมาะสำหรับชิ้นส่วนขนาดเล็กถึงปานกลาง ศูนย์แกนทรีจัดการชิ้นส่วนขนาดใหญ่มากที่โต๊ะหรือโครงของ VMC ไม่สามารถรองรับได้

• โครงสร้าง:VMC ใช้โครง C-frame แบบคงที่โดยสปินเดิลเคลื่อนที่ในแนวตั้งเหนือโต๊ะ ศูนย์แกนทรีใช้สะพานที่ทอดข้ามชิ้นงาน

• ความแข็งแกร่ง:เครื่องจักรแกนทรีกระจายโหลดผ่านกรอบที่กว้างขึ้น ให้ความต้านทานการสั่นสะเทือนและการโก่งตัวที่ดีกว่าในการตัดเฉือนหนัก

แกนทรีเทียบกับศูนย์เครื่องจักรกลแนวนอน (HMCs)

• การจัดการชิ้นงาน:HMC โดดเด่นในการขจัดเศษและการจัดการชิ้นส่วนขนาดกลางอย่างมีประสิทธิภาพ แต่โต๊ะและสปินเดิลของพวกมันมีข้อจำกัดในการเคลื่อนที่เมื่อเทียบกับขอบเขตการทำงานที่กว้างขวางของระบบแกนทรี

• ขอบเขตการตัด:ระบบแกนทรีช่วยให้มีโต๊ะคงที่และช่วงการเคลื่อนที่ขนาดใหญ่ ทำให้เหมาะสมกว่าสำหรับชิ้นส่วนที่มีขนาดใหญ่เกิน

แกนทรีเทียบกับศูนย์เครื่องจักรกลแบบสองเสา

ในขณะที่ทั้งสองรองรับโหลดหนักและโต๊ะกว้าง ศูนย์แกนทรีมักมีสะพานเคลื่อนที่เหนือโต๊ะคงที่ ในขณะที่ระบบสองเสาอาจอาศัยโต๊ะเคลื่อนที่ภายในโครงรองรับที่คงที่ แต่ละรูปแบบมีจุดแข็งในด้านความแข็งแกร่งและประสิทธิภาพพื้นที่ แต่โดยทั่วไปการออกแบบแกนทรีมีช่วงการเคลื่อนที่ที่กว้างกว่าสำหรับชิ้นงานขนาดใหญ่พิเศษ

วิธีเลือกศูนย์เครื่องจักรกลแกนทรีที่เหมาะสม?

การเลือกศูนย์เครื่องจักรกลแกนทรีที่เหมาะสมเกี่ยวข้องกับการประเมินความต้องการในการผลิตของคุณกับความสามารถทางเทคนิค:

1. ขนาดและน้ำหนักของชิ้นงาน

ระบุขนาดและน้ำหนักสูงสุดของชิ้นส่วนที่คุณวางแผนจะดำเนินการ ความสามารถในการเคลื่อนที่ของเครื่องจักรและอัตราการรับน้ำหนักของโต๊ะควรเกินข้อกำหนดเหล่านี้อย่างสบายๆ

2. การกำหนดค่าแกน

ตัดสินใจว่าการตัดเฉือน 3 แกนมาตรฐานเพียงพอหรือไม่ หรือว่าโครงร่างที่ซับซ้อนและการดำเนินการหลายพื้นผิวจะได้รับประโยชน์จากการกำหนดค่า 4 หรือ 5 แกน

3. การควบคุม CNC และซอฟต์แวร์

ระบบ CNC ขั้นสูงที่มีการบูรณาการ CAD/CAM ช่วยให้การเขียนโปรแกรมคล่องตัวและเพิ่มประสิทธิภาพเส้นทางเครื่องมือเพื่อประสิทธิภาพที่สูงขึ้น

4. ความแข็งแกร่งและความแม่นยำ

มองหาส่วนประกอบโครงสร้างที่แข็งแกร่งและระบบนำทางที่แม่นยำซึ่งรักษาความแม่นยำภายใต้ภาระการตัดหนักและรอบการตัดเฉือนที่ยาวนาน

5. การประยุกต์ใช้ในอุตสาหกรรม

จับคู่คุณสมบัติของเครื่องจักรกับความต้องการในอุตสาหกรรมของคุณ—ไม่ว่าจะเป็นค่าความคลาดเคลื่อนด้านการบิน แม่พิมพ์ยานยนต์ ชิ้นส่วนภาคพลังงาน หรือส่วนประกอบเครื่องจักรหนัก

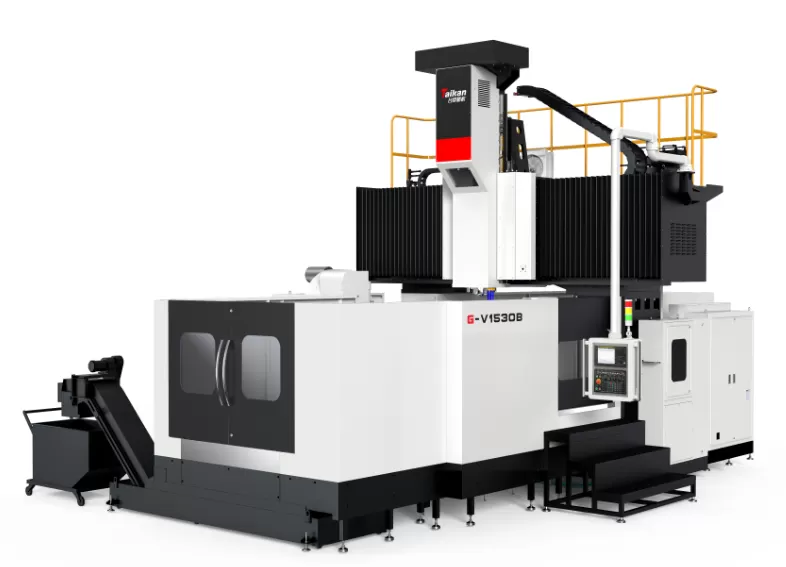

บทสรุป: ปรับโฉมการตัดเฉือนชิ้นงานขนาดใหญ่ของคุณด้วยโซลูชันแกนทรีของ Taikan

ศูนย์เครื่องจักรกลแกนทรีรวมความแข็งแกร่งดิบ ขอบเขตการทำงานที่กว้าง และความแม่นยำของ CNC เพื่อนิยามใหม่สิ่งที่เป็นไปได้ในการตัดเฉือนชิ้นส่วนขนาดใหญ่และหนัก ไม่ว่าคุณกำลังอัปเกรดสายการผลิตที่มีอยู่หรือเข้าสู่ตลาดที่มีความแม่นยำสูง เช่น การบิน พลังงาน หรือการผลิตเครื่องจักรหนัก ระบบแกนทรีที่เลือกสรรมาเป็นอย่างดีจะให้ประสิทธิภาพและความน่าเชื่อถือที่ไม่มีใครเทียบได้

หากการดำเนินงานของคุณต้องการการตัดเฉือนชิ้นส่วนขนาดใหญ่ หนัก หรือซับซ้อนที่มีความสามารถในการทำซ้ำและผลผลิตสูง ศูนย์เครื่องจักรกลแกนทรีของ Taikan ได้รับการออกแบบมาเพื่อตอบสนองความท้าทายเหล่านั้น ติดต่อเราตอนนี้เพื่อหารือเกี่ยวกับการประยุกต์ใช้ของคุณและค้นหาโซลูชันที่ดีที่สุดสำหรับโรงงานของคุณ
