คู่มือการเลือกซื้อเครื่อง CNC 5 แกน: วิธีการเลือกโซลูชันที่เหมาะสมสำหรับการผลิตที่มีความแม่นยำสูง

ในภาคการผลิตที่มีความแม่นยำสมัยใหม่นี้ ความต้องการรูปทรงเรขาคณิตที่ซับซ้อน ความคลาดเคลื่อนที่แคบกว่า และรอบการผลิตที่รวดเร็วขึ้นยังคงเพิ่มขึ้นอย่างต่อเนื่อง อุตสาหกรรมต่างๆ เช่น อิเล็กทรอนิกส์สำหรับผู้บริโภค (3C) ยานยนต์พลังงานใหม่ การบินและอวกาศ และอุปกรณ์สื่อสาร 5G ต้องการชิ้นส่วนที่มีรูปร่างซับซ้อนและความแม่นยำสูงมาก

เครื่องจักร 3 แกนแบบดั้งเดิมมักประสบปัญหาในการตอบสนองความต้องการเหล่านี้ได้อย่างมีประสิทธิภาพ ดังนั้น การตัดเฉือนด้วยเครื่อง CNC 5 แกนจึงกลายเป็นสิ่งจำเป็นสำหรับผู้ผลิตที่ต้องการเพิ่มผลผลิต ลดการตั้งค่า และเพิ่มความแม่นยำในการตัดเฉือน

สำหรับผู้ผลิต ผู้จัดจำหน่าย และผู้จัดการฝ่ายจัดซื้อทั่วโลก การเลือกเครื่อง CNC 5 แกนที่เหมาะสมคือการลงทุนเชิงกลยุทธ์ คู่มือนี้จะกล่าวถึงการทำงานของเครื่องจักร 5 แกน ข้อดีของมัน และปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกโซลูชันที่ดีที่สุดสำหรับความต้องการด้านการผลิตของคุณ

เหตุใดเครื่องจักร CNC 5 แกนจึงเป็นมาตรฐานอุตสาหกรรมสำหรับชิ้นส่วนที่ซับซ้อน?

เมื่อการออกแบบผลิตภัณฑ์มีความซับซ้อนมากขึ้น ผู้ผลิตต้องผลิตชิ้นส่วนที่มีพื้นผิวโค้ง โพรงลึก และคุณลักษณะหลายมุม การตัดเฉือนแบบดั้งเดิมมักต้องตั้งค่าหลายครั้งเพื่อเข้าถึงด้านต่างๆ ของชิ้นงาน ซึ่งเพิ่มเวลาการผลิตและทำให้เกิดข้อผิดพลาดในการจัดตำแหน่ง Aเครื่อง CNC 5 แกนแก้ปัญหาความท้าทายนี้โดยให้เครื่องมือตัดหรือชิ้นงานสามารถเคลื่อนที่พร้อมกันไปตามแกนที่แตกต่างกันห้าแกน ความสามารถนี้ทำให้สามารถตัดเฉือนได้จากเกือบทุกมุมในการตั้งค่าครั้งเดียว ตามข้อมูลของสมาคมวิศวกรเครื่องกลแห่งสหรัฐอเมริกา (ASME) การตัดเฉือนหลายแกนช่วยเพิ่มความแม่นยำในการผลิตอย่างมีนัยสำคัญและลดข้อผิดพลาดที่เกิดจากการเปลี่ยนตำแหน่งชิ้นส่วนซ้ำๆ (ที่มา: ASME – What is 5-Axis Machining) ผู้ผลิตที่ใช้การตัดเฉือน 5 แกนสามารถบรรลุความอิสระในการออกแบบที่มากขึ้น ผลผลิตที่เพิ่มขึ้น และความแม่นยำในการตัดเฉือนที่สูงขึ้นเมื่อเทียบกับวิธีการแบบดั้งเดิม

ทำความเข้าใจเกี่ยวกับเครื่อง CNC 5 แกน

Aเครื่อง CNC 5 แกนทำงานโดยใช้การเคลื่อนที่ห้าแกน: แกนเชิงเส้นสามแกน (X, Y และ Z) รวมกับแกนหมุนสองแกน การเคลื่อนที่หมุนเพิ่มเติมนี้ช่วยให้เครื่องมือตัดเข้าถึงชิ้นงานได้จากหลายทิศทาง ทำให้สามารถตัดเฉือนรูปทรงเรขาคณิตที่ซับซ้อนและชิ้นส่วนหลายพื้นผิวได้ในครั้งเดียว เมื่อเทียบกับการตัดเฉือน 3 แกนแบบดั้งเดิม ความสามารถหลายทิศทางนี้ช่วยลดข้อผิดพลาดจากการเปลี่ยนตำแหน่งและปรับปรุงความแม่นยำในการตัดเฉือน โดยเฉพาะเมื่อผลิตชิ้นส่วนที่มีพื้นผิวโค้ง โพรงลึก หรือมุมที่ซับซ้อน

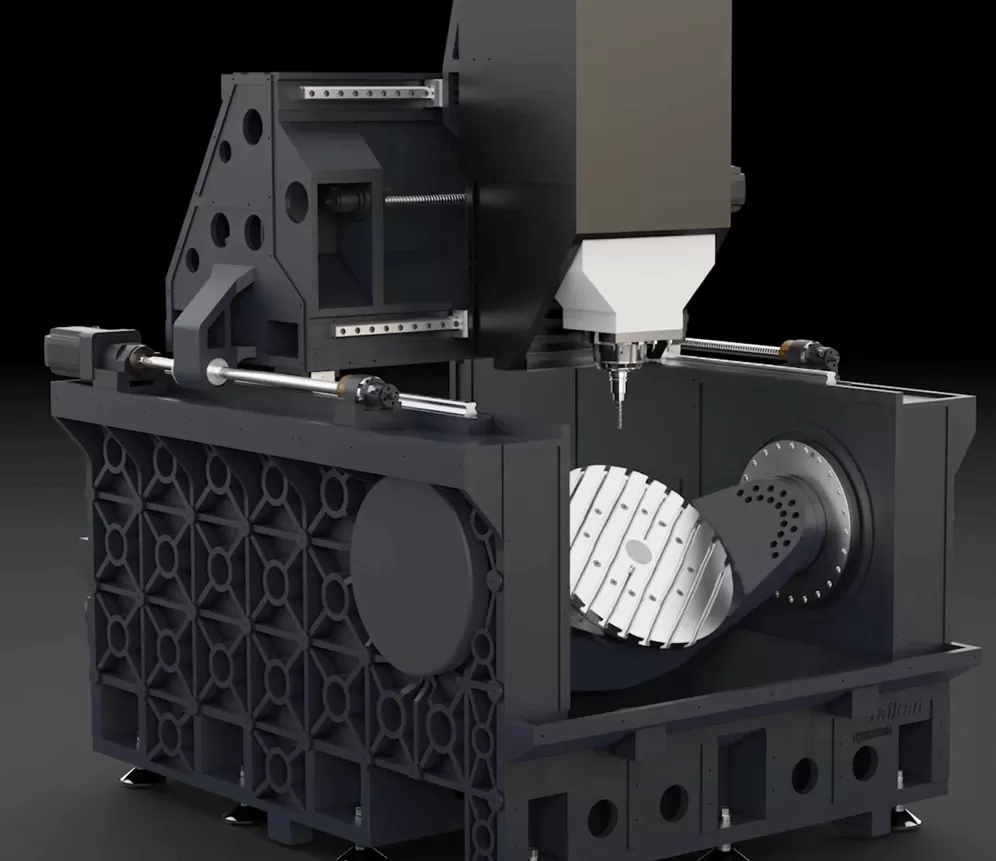

โครงสร้างเครื่อง 5 แกนที่พบบ่อย

โครงสร้างเครื่องจักรที่แตกต่างกันได้รับการออกแบบมาเพื่อตอบสนองความต้องการในการตัดเฉือนต่างๆ โครงสร้างที่พบมากที่สุดได้แก่:

• เครื่องจักรแบบ Trunnion

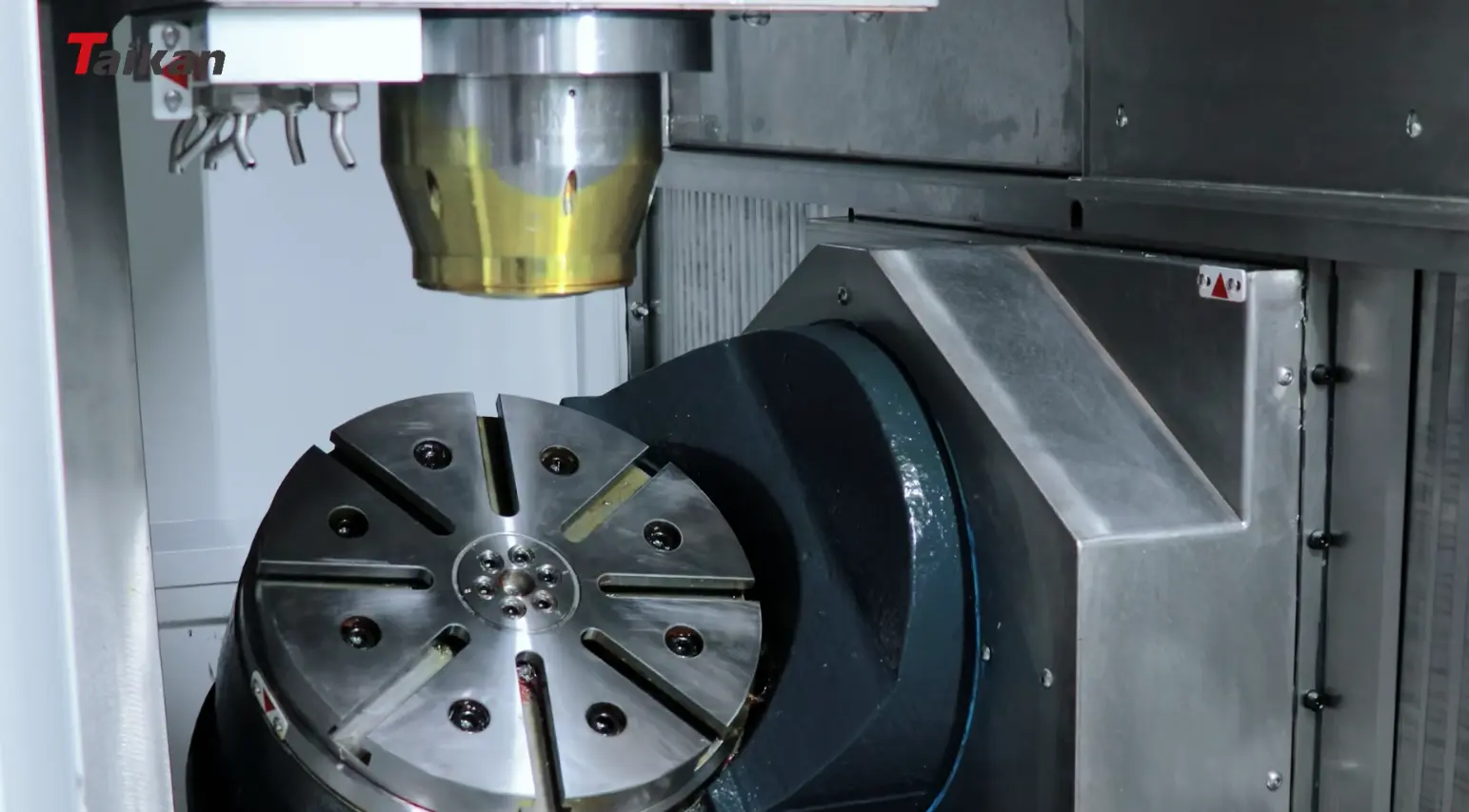

  ในโครงสร้างนี้ โต๊ะจะหมุนและเอียงในขณะที่สปินเดิลอยู่กับที่ เครื่อง Trunnion นิยมใช้กันอย่างแพร่หลายสำหรับการตัดเฉือนที่มีความแม่นยำสูงของชิ้นส่วนขนาดเล็กถึงขนาดกลาง โดยเฉพาะในอุตสาหกรรมการบินและอวกาศและการผลิตแม่พิมพ์แม่นยำ

• เครื่องจักรแบบ Swivel-head
  ที่นี่ หัวสปินเดิลทำหน้าที่หมุน การออกแบบนี้ให้ความยืดหยุ่นมากขึ้นเมื่อตัดเฉือนชิ้นงานขนาดใหญ่หรือสูง ทำให้เหมาะสำหรับชิ้นส่วนโครงสร้างที่ซับซ้อน

• เครื่องจักรแบบ Gantry


แมชชีนนิ่งเซ็นเตอร์ 5 แกนแบบแกนทรีมีโครงสร้างแบบคานที่ให้ความแข็งแรงและความมั่นคงดีเยี่ยม นิยมใช้สำหรับชิ้นส่วนขนาดใหญ่และงานตัดเฉือนหนักในอุตสาหกรรมต่างๆ เช่น ยานยนต์และการผลิตทางกล

โซลูชันการตัดเฉือน 5 แกนของ Taikan

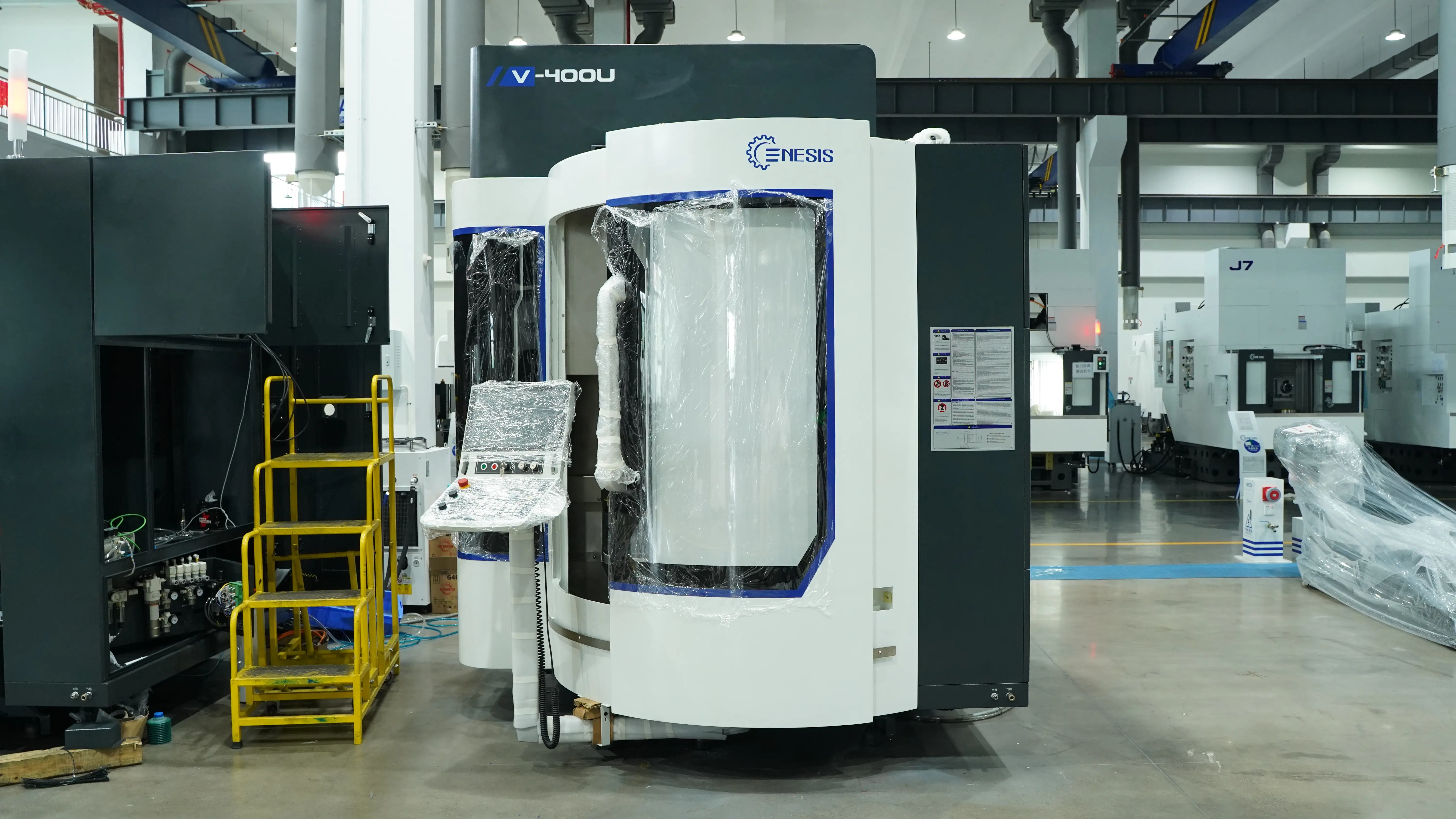

เพื่อตอบสนองความต้องการที่เพิ่มขึ้นในการผลิตชิ้นส่วนที่มีความแม่นยำสูงและซับซ้อน Taikan Machine นำเสนอโซลูชันการตัดเฉือน 5 แกนขั้นสูงหลากหลายรุ่น ตัวอย่างเช่นแมชชีนนิ่งเซ็นเตอร์แนวตั้ง 5 แกนได้รับการออกแบบมาเพื่อการตัดเฉือนหลายพื้นผิวที่มีความแม่นยำสูงของชิ้นส่วนที่ซับซ้อน

นอกจากนี้ Taikan ยังมีความสามารถในการกลึงและกัดรวมศูนย์ผ่าน FH Seriesศูนย์การตัดเฉือนแบบกลึงและกัด 5 แกนทำให้สามารถดำเนินกระบวนการตัดเฉือนหลายอย่างเสร็จสมบูรณ์ในการตั้งค่าเดียว สำหรับการผลิตที่มีความแม่นยำขนาดใหญ่ Taikan ยังมีแมชชีนนิ่งเซ็นเตอร์ 5 แกนแบบแกนทรี ซึ่งให้ความแข็งแรงและความมั่นคงที่จำเป็นสำหรับการตัดเฉือนชิ้นงานที่มีขนาดใหญ่ขึ้น

ด้วยระบบควบคุม CNC ขั้นสูงและเทคโนโลยีสปินเดิลความเร็วสูง เครื่องจักรเหล่านี้ถูกออกแบบมาเพื่อรองรับการตัดเฉือนที่มีประสิทธิภาพและเสถียรในการใช้งานอุตสาหกรรมที่มีความต้องการสูง

ข้อดีหลักของการตัดเฉือน 5 แกน

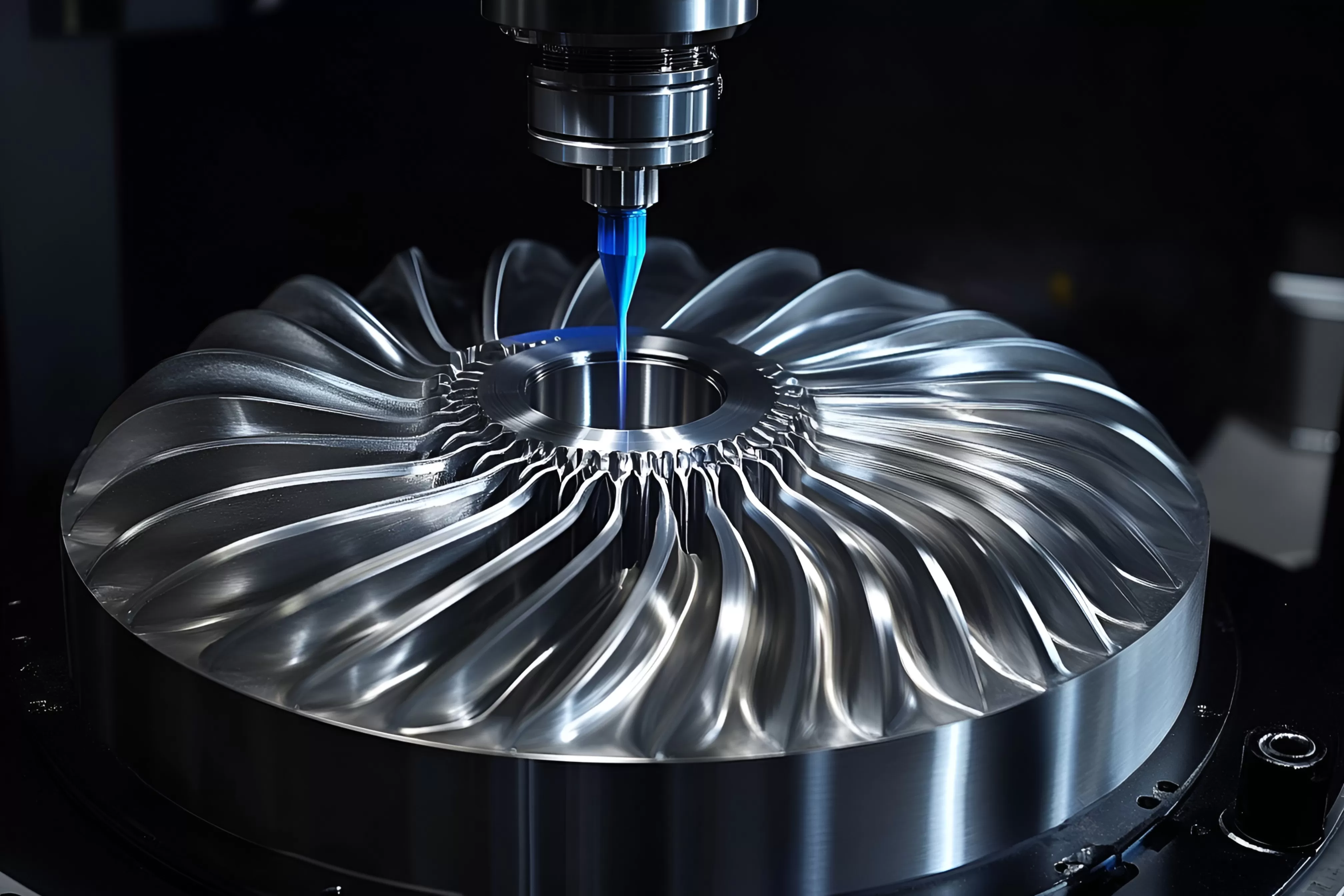

ข้อได้เปรียบหลักของเครื่อง CNC 5 แกนคือความสามารถในการตัดเฉือนชิ้นส่วนที่ซับซ้อนในการตั้งค่าเดียวโดยการเคลื่อนเครื่องมือตัดไปตามแกนที่แตกต่างกันห้าแกน ซึ่งช่วยลดข้อผิดพลาดจากการเปลี่ยนตำแหน่ง ปรับปรุงความแม่นยำในการตัดเฉือน และเพิ่มประสิทธิภาพโดยรวมของการผลิต

• ลดการตั้งค่า

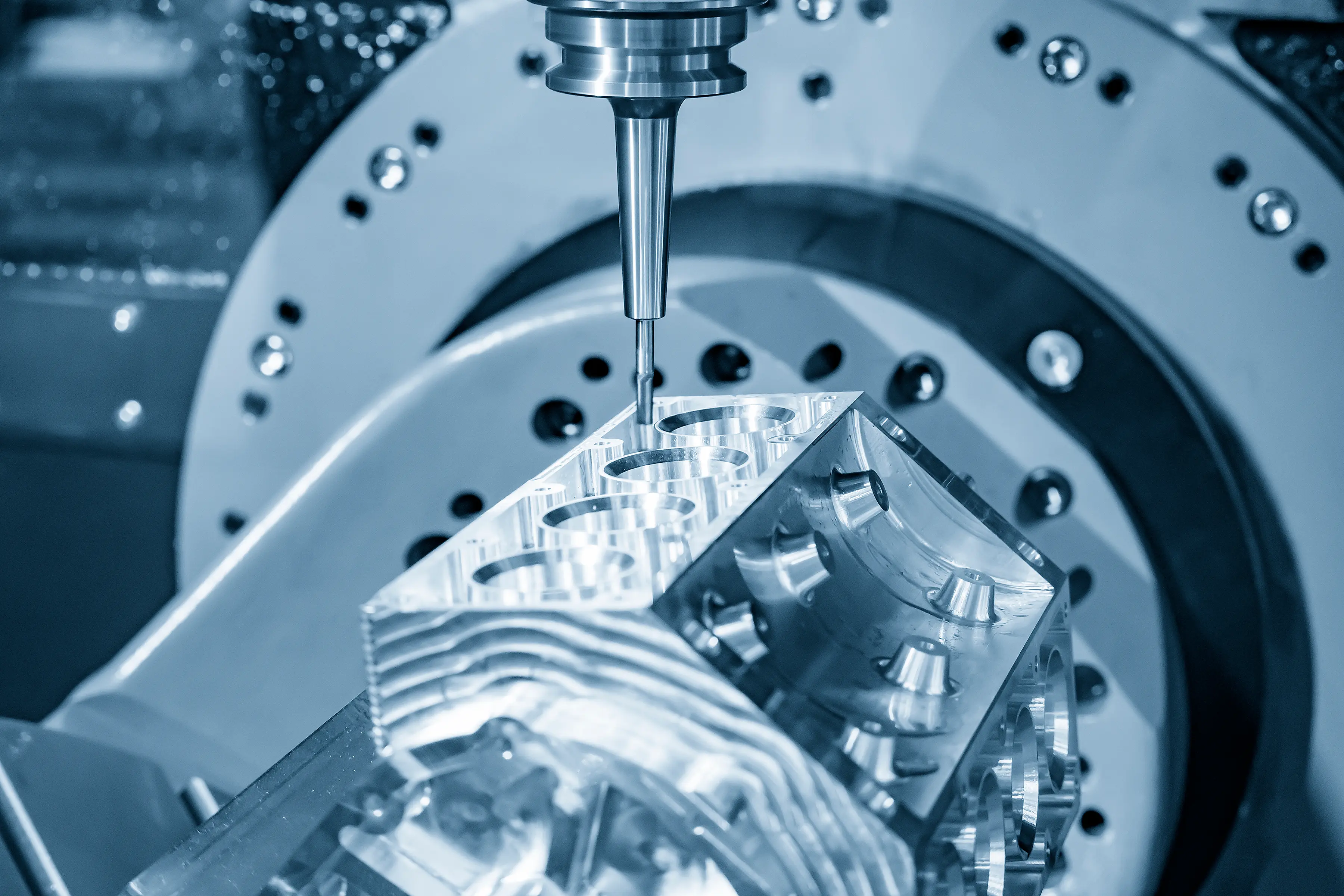

โดยการเข้าถึงหลายด้านของชิ้นงานในการจับยึดครั้งเดียว การตัดเฉือน 5 แกนจะขจัดการเปลี่ยนตำแหน่งซ้ำๆ ลดเวลาในการตั้งค่าและปรับปรุงความแม่นยำ

• ผิวสำเร็จที่ดีขึ้น

เส้นทางเครื่องมือต่อเนื่องช่วยหลีกเลี่ยงร่องรอยที่เกิดจากการเปลี่ยนตำแหน่งชิ้นส่วน ส่งผลให้พื้นผิวเรียบและสม่ำเสมอมากขึ้น

• ความแม่นยำที่เพิ่มขึ้น

แกนหมุนเพิ่มเติมช่วยให้สามารถใช้เครื่องมือตัดที่สั้นลง ลดการเบี่ยงเบนและการสั่นสะเทือนของเครื่องมือ ทำให้สามารถความคลาดเคลื่อนในการตัดเฉือนที่เข้มงวดยิ่งขึ้น

• เพิ่มประสิทธิภาพ

การตั้งค่าที่น้อยลงและกระบวนการตัดเฉือนต่อเนื่องช่วยลดรอบการผลิตและเพิ่มผลผลิตในการผลิต

• ความคล่องตัวสำหรับรูปทรงเรขาคณิตที่ซับซ้อน

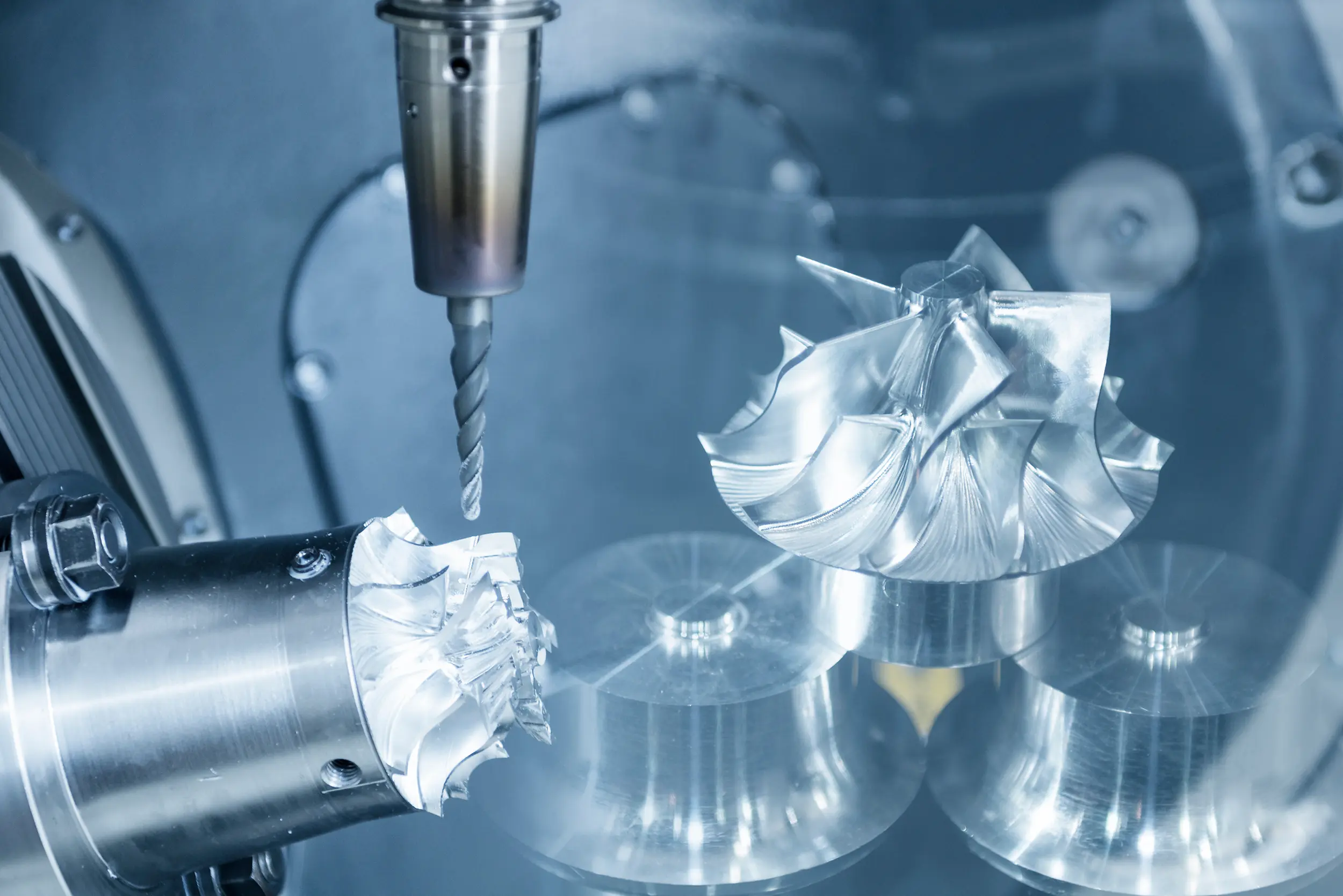

การตัดเฉือน 5 แกนสามารถผลิตส่วนลึก โพรงลึก และโครงสร้างหลายพื้นผิวที่ยากหรือเป็นไปไม่ได้ที่จะทำได้ด้วยเครื่อง 3 แกนแบบดั้งเดิม

ความแตกต่างที่สำคัญระหว่างเครื่อง CNC 3 แกน 4 แกน และ 5 แกน

วิธีเลือกเครื่อง CNC 5 แกนที่เหมาะสมสำหรับโรงงานของคุณ?

การเลือกที่เหมาะสมเครื่อง CNC 5 แกนขึ้นอยู่กับการปรับสมดุลระหว่างข้อกำหนดในการตัดเฉือน ปริมาณการผลิต และเป้าหมายการผลิตระยะยาว

• ขนาดและความซับซ้อนของชิ้นส่วน

เริ่มต้นโดยการวิเคราะห์ขนาด น้ำหนัก และความซับซ้อนทางเรขาคณิตของชิ้นส่วนที่คุณวางแผนจะผลิต ชิ้นส่วนแม่นยำขนาดเล็กมักจะได้ประโยชน์จากเครื่อง 5 แกนแบบ Trunnion ในขณะที่ชิ้นส่วนโครงสร้างขนาดใหญ่อาจต้องการเครื่องแบบแกนทรีที่มีความแข็งแกร่งสูงกว่า

• ความแม่นยำและความคลาดเคลื่อนที่ต้องการ

อุตสาหกรรมต่างๆ ต้องการความคลาดเคลื่อนในการตัดเฉือนที่แตกต่างกัน การประยุกต์ใช้งานเช่น อิเล็กทรอนิกส์ 3C แม่พิมพ์แม่นยำ และชิ้นส่วนการบินและอวกาศ มักต้องการความแม่นยำในการจัดตำแหน่งสูงและประสิทธิภาพการตัดเฉือนที่เสถียร

• ประสิทธิภาพของสปินเดิล

ความเร็ว กำลัง และแรงบิดของสปินเดิลเป็นตัวกำหนดความสามารถในการตัดเฉือน สปินเดิลความเร็วสูงเหมาะสำหรับอลูมิเนียมและชิ้นส่วนแม่นยำ ในขณะที่ต้องการแรงบิดสูงกว่าสำหรับวัสดุแข็ง

• ระบบควบคุม CNC

ระบบ CNC ที่เชื่อถือได้พร้อมความสามารถในการอินเทอร์โพเลต 5 แกนและการซิงโครไนซ์ที่แข็งแกร่งช่วยให้เส้นทางเครื่องมือราบรื่นและการเคลื่อนไหวหลายแกนที่เสถียรในระหว่างกระบวนการตัดเฉือนที่ซับซ้อน

• ความแข็งแกร่งของเครื่องจักรและความเสถียรทางความร้อน

โครงสร้างเครื่องจักรที่แข็งแกร่งและการควบคุมความร้อนที่เสถียรเป็นสิ่งจำเป็นในการรักษาความแม่นยำในการตัดเฉือนในระหว่างรอบการผลิตที่ยาวนาน

• ต้นทุนและมูลค่าระยะยาว

นอกเหนือจากการลงทุนเริ่มแรก ผู้ผลิตควรประเมินผลประโยชน์ระยะยาวของประสิทธิภาพที่เพิ่มขึ้น การตั้งค่าที่ลดลง และปริมาณงานการผลิตที่สูงขึ้น

• ประสบการณ์ของผู้จำหน่ายและการสนับสนุนทางเทคนิค

การร่วมงานกับผู้ผลิตเครื่อง CNC จีนที่มีประสบการณ์ เช่น Taikan จะช่วยให้คุณเข้าถึงการฝึกอบรมระดับมืออาชีพ การสนับสนุนการบำรุงรักษาอย่างต่อเนื่อง และความช่วยเหลือทางเทคนิคตลอดอายุการใช้งานของเครื่อง

FAQs

คำถาม: การตัดเฉือน CNC 5 แกนคืออะไร?

คำตอบ: เป็นกระบวนการที่เครื่องเคลื่อนที่ไปตามห้าแกน (สามแกนเชิงเส้น สองแกนหมุน) เพื่อตัดเฉือนชิ้นส่วนที่ซับซ้อนจากหลายมุมในการตั้งค่าครั้งเดียว

คำถาม: การตัดเฉือน 5 แกนแตกต่างจาก 3 แกนอย่างไร?

คำตอบ: ความแตกต่างหลักคือการเพิ่มแกนหมุนสองแกน ในขณะที่เครื่อง 3 แกนเคลื่อนที่ไปตามทิศทาง X, Y และ Z เท่านั้น เครื่อง 5 แกนสามารถเอียงและหมุนเครื่องมือหรือชิ้นงานได้ ทำให้สามารถเข้าถึงพื้นผิวที่ซับซ้อนได้ดีขึ้น ลดจำนวนการตั้งค่า และปรับปรุงความแม่นยำในการตัดเฉือน

คำถาม: การตัดเฉือน CNC 5 แกนเหมาะสำหรับโรงงานขนาดเล็กหรือไม่?

คำตอบ: ใช่ ด้วยรุ่นเช่น T-U Series ของ Taikan สามารถเข้าถึงงานแม่นยำในภาค 3C หรือเครื่องกลได้ โดยมีความสามารถในการขยาย

คำถาม: อุตสาหกรรมใดที่ได้รับประโยชน์สูงสุดจากการตัดเฉือน CNC 5 แกน?

คำตอบ: อุตสาหกรรมที่ต้องการรูปทรงเรขาคณิตที่ซับซ้อนและความแม่นยำสูงได้รับประโยชน์สูงสุด ซึ่งรวมถึงการบินและอวกาศ ยานยนต์พลังงานใหม่ (NEVs) อิเล็กทรอนิกส์สำหรับผู้บริโภค (3C) อุปกรณ์การแพทย์ และการผลิตทางกลขั้นสูง

คำถาม: การบำรุงรักษาเครื่อง CNC 5 แกนต้องทำอะไรบ้าง?

คำตอบ: การบำรุงรักษาตามปกติรวมถึงการตรวจสอบประสิทธิภาพของสปินเดิล ระบบหล่อลื่น การจัดแนวแกน และส่วนประกอบควบคุม CNC การบำรุงรักษาที่เหมาะสมช่วยรักษาความแม่นยำในการตัดเฉือนและยืดอายุการใช้งานของเครื่อง

คำถาม: ทำไมต้องเลือกเครื่อง CNC 5 แกนของ Taikan?

คำตอบ: ด้วยความเชี่ยวชาญ 20 ปี สิทธิบัตร และการสนับสนุนทั่วโลก Taikan มอบโซลูชันที่เชื่อถือได้และปรับแต่งได้
