ความแตกต่างระหว่างเครื่องจักรกลซีเอ็นซีแนวนอนและแนวตั้งคืออะไร?

ในภูมิทัศน์การแข่งขันของการผลิตสมัยใหม่ การเลือกอุปกรณ์ CNC ที่เหมาะสมคือรากฐานของความสามารถในการทำกำไรและความแม่นยำ สำหรับเจ้าของโรงงานผลิตชิ้นส่วนและผู้จัดการฝ่ายผลิต การถกเถียงมักจบลงที่การตัดสินใจสำคัญอย่างหนึ่ง: ศูนย์เครื่องจักรกลแนวตั้ง (VMC) กับ ศูนย์เครื่องจักรกลแนวนอน (HMC)

แม้ว่าทั้งสองแพลตฟอร์มใช้เครื่องมือตัดแบบหมุนเพื่อนำเนื้อวัสดุออกจากชิ้นงาน แต่การออกแบบโครงสร้างของมันกำหนดความสามารถที่แตกต่างกันอย่างชัดเจน การเข้าใจความแตกต่างอย่างละเอียดระหว่างเทคโนโลยี VMC และ HMC เป็นสิ่งจำเป็นสำหรับการปรับรอบเวลาให้เหมาะสม การเพิ่มผลตอบแทนจากการลงทุน (ROI) สูงสุด และการขยายโซลูชันการผลิตของคุณ

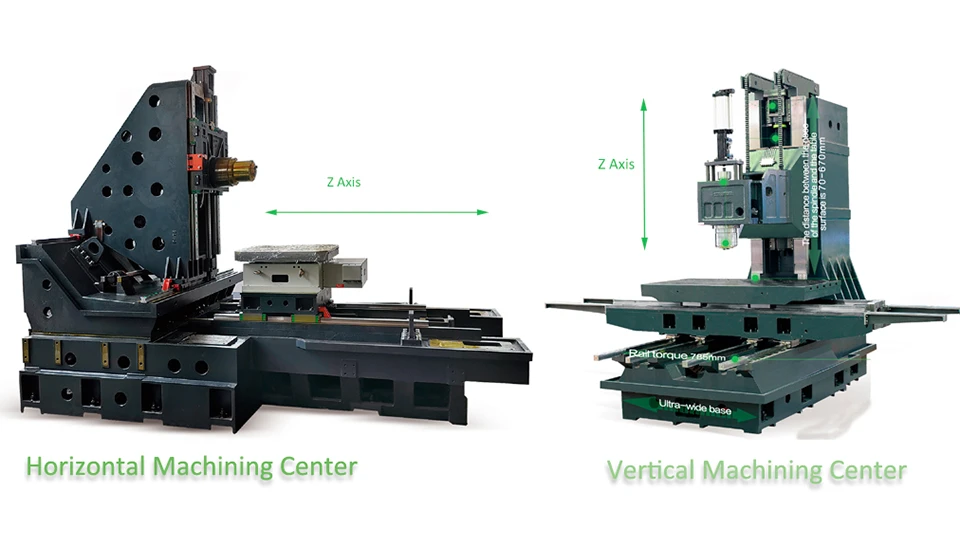

นี่คือการเปรียบเทียบอย่างละเอียดและเป็นมืออาชีพระหว่างศูนย์เครื่องจักรกล CNC แนวตั้งและแนวนอน เพื่อช่วยคุณตัดสินใจลงทุนอย่างมีข้อมูล

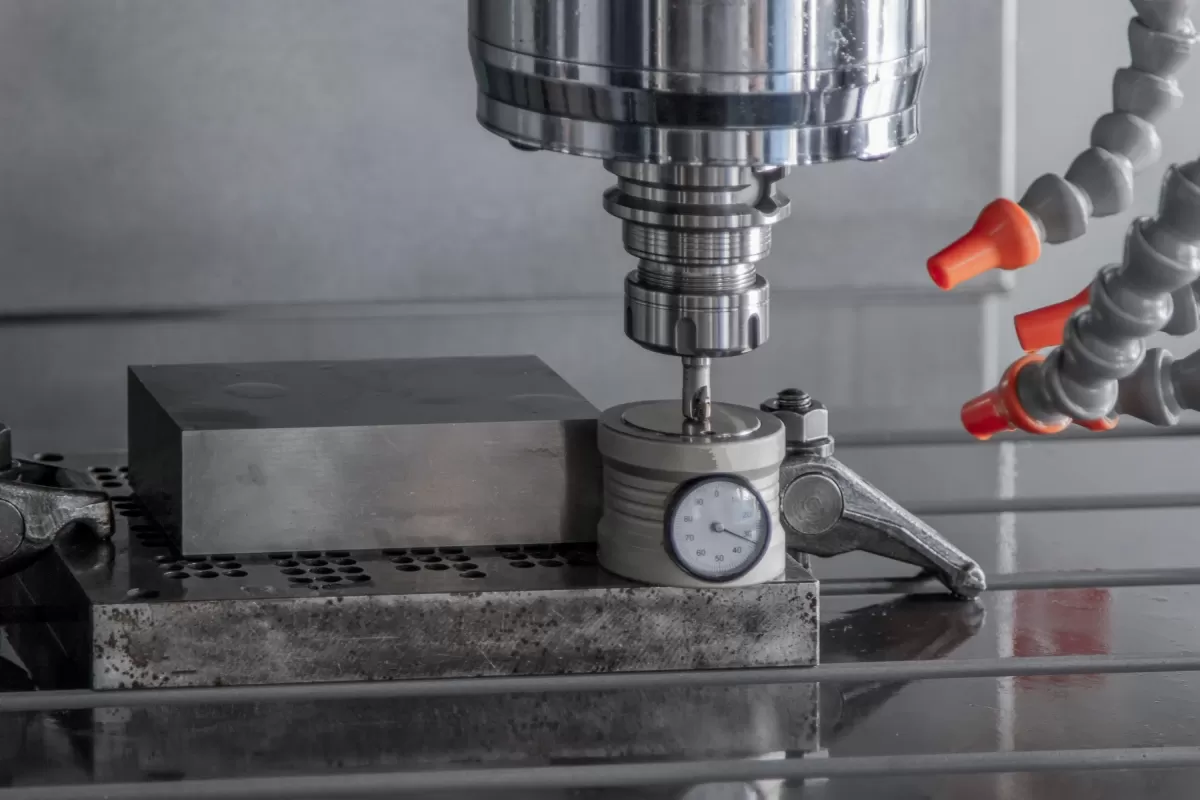

ศูนย์เครื่องจักรกลแนวตั้ง (VMC) คืออะไร?

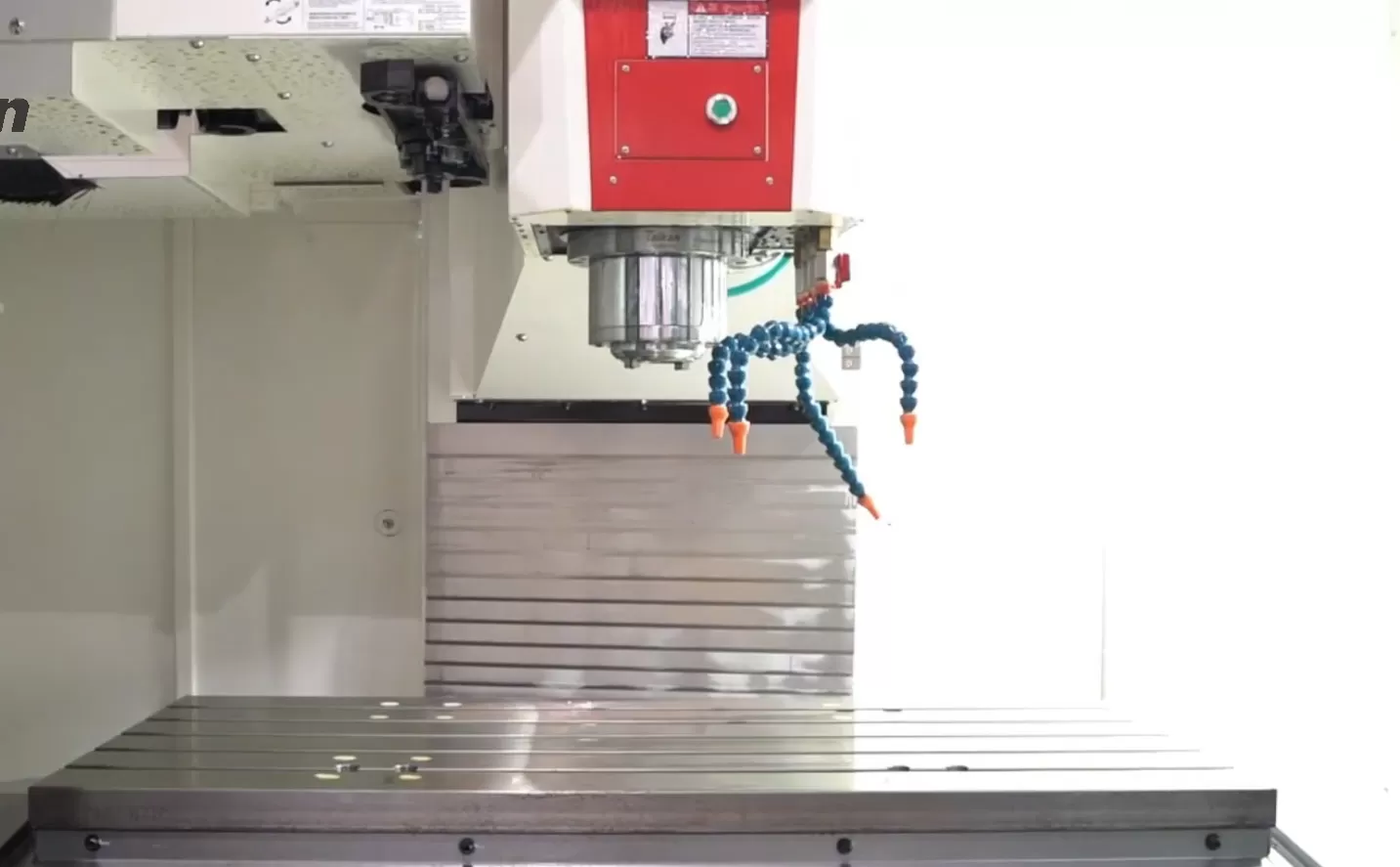

Aศูนย์เครื่องจักรกลแนวตั้ง(VMC) มีแกนสปินเดิลในแนวตั้ง เครื่องมือตัดจะยื่นลงมาจากด้านบนเพื่อกัดพื้นผิวด้านบนของชิ้นงาน ซึ่งโดยทั่วไปจะถูกยึดบนโต๊ะทำงานมาตรฐาน

เหมาะสำหรับ: ชิ้นส่วนแบน งานแผ่น โพรงแม่พิมพ์ และการกัดผิวด้านเดียว

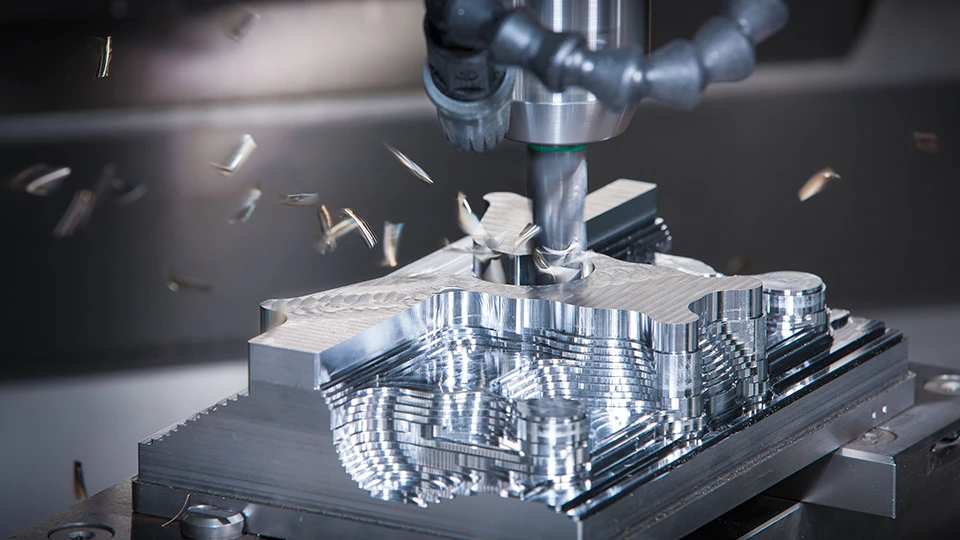

ข้อได้เปรียบหลักของ VMC

• ความง่ายในการตั้งค่าและการใช้งาน: เนื่องจากสปินเดิลอยู่เหนือโต๊ะ ผู้ปฏิบัติงานจึงสามารถมองเห็นการตัดได้อย่างชัดเจนไม่มีอะไรบดบัง ทำให้ VMC มีความเข้าใจง่ายสำหรับการตั้งค่า การแก้ปัญหา และการออกแบบฟิกเจอร์แบบกำหนดเอง

• เงินลงทุนเริ่มต้นต่ำกว่า: VMC มีโครงสร้างที่ซับซ้อนน้อยกว่ารุ่นแนวนอน ส่งผลให้ค่าใช้จ่ายเงินทุนเบื้องต้นต่ำกว่ามาก

• พื้นที่ติดตั้งกะทัดรัด: โดยทั่วไป เครื่อง CNC แนวตั้งใช้พื้นที่น้อยกว่า ทำให้เหมาะสำหรับโรงงานรับจ้างที่มีพื้นที่จำกัด

• ความหลากหลายในการผลิตจำนวนน้อย: เหมาะสำหรับการผลิตที่มีความหลากหลายสูง ปริมาณต่ำ และการทำต้นแบบอย่างรวดเร็ว

ข้อจำกัดของ VMC

• การระบายเศษวัสดุไม่ดี: แรงโน้มถ่วงเป็นอุปสรรคต่อ VMC เศษมีแนวโน้มที่จะสะสมในโพรงลึก ซึ่งอาจทำให้เกิดการตัดซ้ำ การสึกหรอของเครื่องมือเร็วขึ้น และผิวสำเร็จที่ด้อยคุณภาพหากไม่จัดการด้วยน้ำหล่อเย็นแรงดันสูง

• การกัดหลายด้านมีข้อจำกัด: การกัดหลายด้านของชิ้นงานมักต้องมีการเปลี่ยนตำแหน่งด้วยมือ (พลิกชิ้นงาน) ซึ่งเพิ่มความเสี่ยงในการสะสมความคลาดเคลื่อนและเพิ่มเวลาที่ไม่เกิดผลผลิต

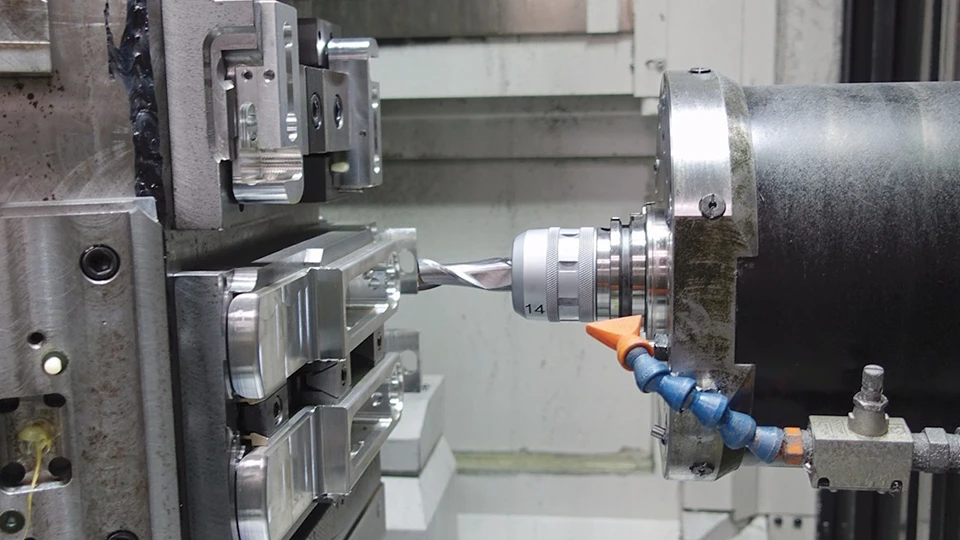

ศูนย์เครื่องจักรกลแนวนอน (HMC) คืออะไร?

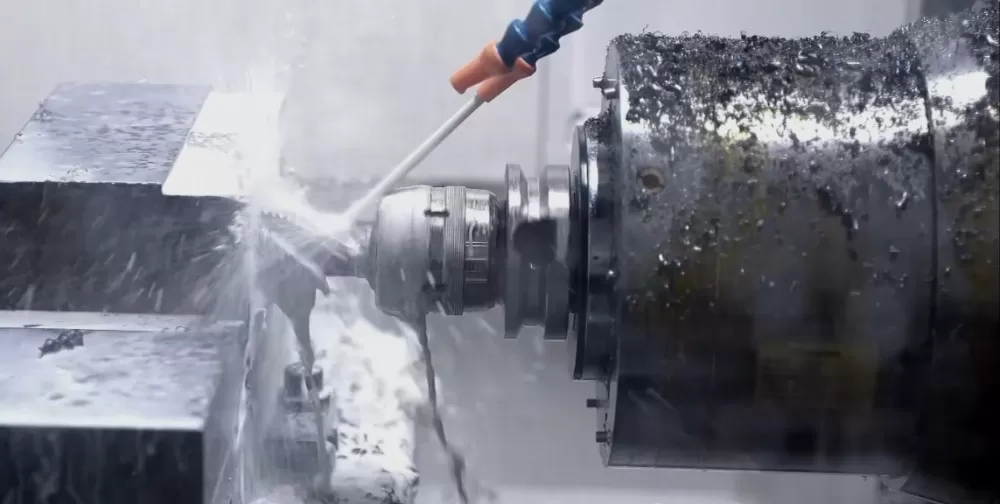

Aศูนย์เครื่องจักรกลแนวนอน(HMC) มีแกนสปินเดิลในแนวนอนขนานกับพื้น HMC ถูกสร้างมาเพื่อการผลิตหนัก ปริมาณสูง และโดยทั่วไปมีระบบเปลี่ยนพาเลทอัตโนมัติ (APC) และโต๊ะหมุน (แกน B) ในตัว

เหมาะสำหรับ: ชิ้นส่วนที่มีรูปทรงกล่องซับซ้อน การกำจัดเนื้อวัสดุหนัก และการผลิตต่อเนื่องปริมาณสูง

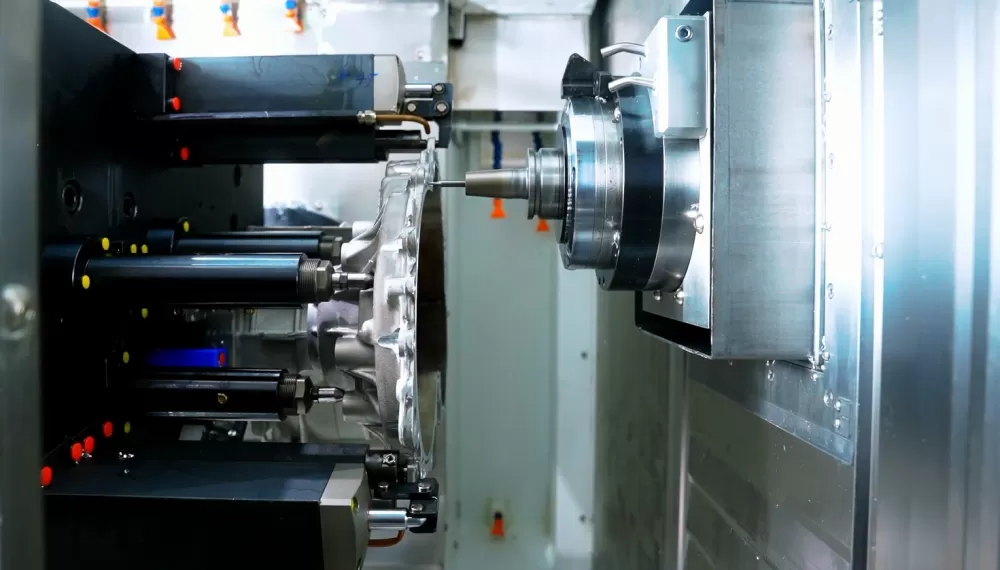

ข้อได้เปรียบหลักของ HMC

• การระบายเศษวัสดุที่เหนือกว่า: แรงโน้มถ่วงเป็นพันธมิตรที่ดีที่สุดของ HMC เมื่อสปินเดิลแนวนอนตัด เศษจะหล่นลงจากชิ้นงานตามธรรมชาติ ช่วยยืดอายุเครื่องมือและให้ผิวสำเร็จที่สะอาดหมดจด

• ประสิทธิภาพปริมาณสูง (ทูมสโตน ฟิกเจอร์): การใช้ฟิกเจอร์แบบทูมสโตนช่วยให้สามารถจับยึดชิ้นงานหลายชิ้นบนหลายด้านพร้อมกันได้ เมื่อรวมกับโต๊ะหมุนแกนที่ 4 สปินเดิลสามารถเข้าถึงด้านสามหรือสี่ด้านของชิ้นงานได้ในการตั้งค่าเพียงครั้งเดียว

• การตัดที่ไม่สะดุด: ด้วยระบบเปลี่ยนพาเลทอัตโนมัติ (APC) มาตรฐาน ผู้ปฏิบัติงานสามารถโหลด ถอด หรือตรวจสอบชิ้นงานบนพาเลทหนึ่ง ในขณะที่เครื่องจักรยังคงตัดบนอีกพาเลทหนึ่ง ซึ่งช่วยลดเวลาหยุดทำงานของสปินเดิลได้อย่างมาก

• ความแข็งแกร่งสูงกว่า: HMC ถูกออกแบบด้วยฐานเหล็กหล่อที่มีน้ำหนักมากเพื่อดูดซับแรงสั่นสะเทือนรุนแรง ทำให้สามารถกัดหนัก อัตราป้อนเร็วขึ้น และความแม่นยำที่เหนือกว่าในโลหะผสมแข็ง

ข้อจำกัดของ HMC

• การลงทุนที่สูงมาก: HMC โดยทั่วไปมีราคาสูงกว่า VMC ที่มีพื้นที่ทำงานใกล้เคียงกัน 2 ถึง 3 เท่า

• การเขียนโปรแกรมและการตั้งค่าที่ซับซ้อน: การใช้งาน HMC โดยเฉพาะอย่างยิ่งกับฟิกเจอร์ทูมสโตนหลายชิ้นและระบบเปลี่ยนพาเลท ต้องใช้ทักษะการเขียนโปรแกรม CAM ขั้นสูงและโซลูชันการจับยึดชิ้นงานเฉพาะทาง

• พื้นที่ติดตั้งใหญ่กว่า: HMC ต้องการพื้นที่มากขึ้นอย่างมากเนื่องจากระบบเปลี่ยนพาเลทและโครงเครื่องที่ใหญ่โต

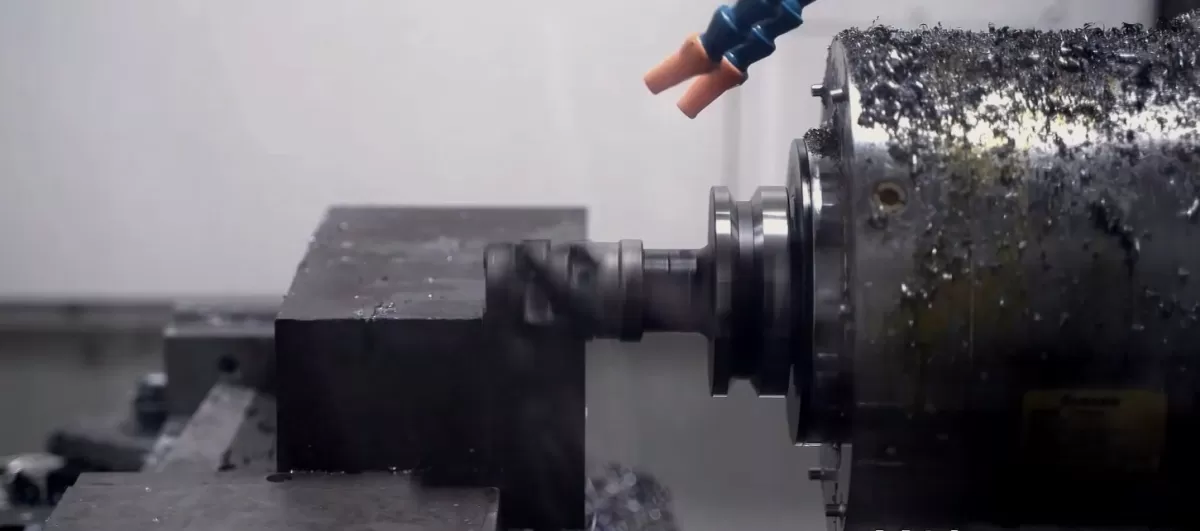

VMC กับ HMC: การเปรียบเทียบแกนหลัก

เพื่อช่วยให้คุณตัดสินใจซื้อได้อย่างคล่องตัว นี่คือการเปรียบเทียบโดยตรงในตัวชี้วัดการผลิตที่สำคัญที่สุด:

วิธีเลือกเครื่อง CNC ที่เหมาะสม

การเลือกระหว่าง VMC และ HMC สุดท้ายแล้วขึ้นอยู่กับการใช้งานเฉพาะของโรงงานและโมเดลธุรกิจของคุณ

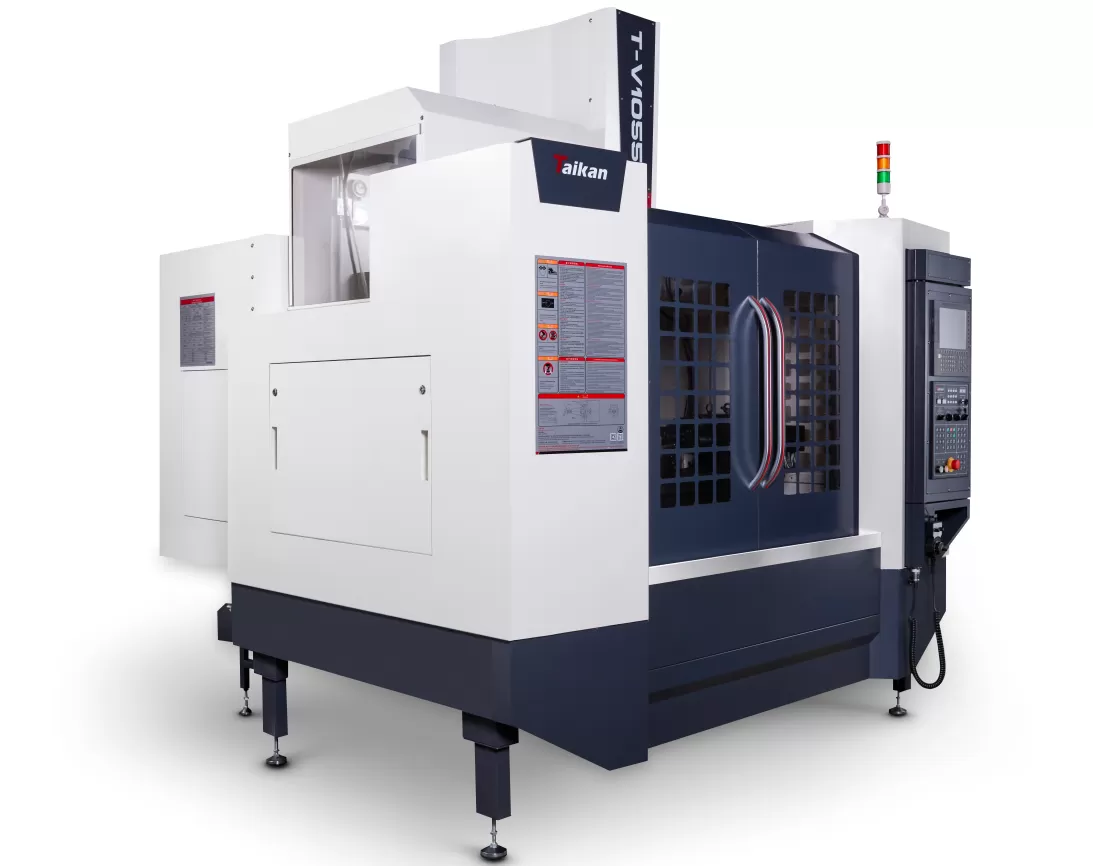

ลงทุนในTaikan vertical machining centerหาก:

• คุณเป็นโรงงานรับจ้างที่ทำต้นแบบชิ้นงานเดี่ยวหรือการผลิตจำนวนน้อย

• ชิ้นงานหลักของคุณคือแผ่นเรียบ แม่พิมพ์ ได หรือแผงด้านเดียวขนาดใหญ่สำหรับอุตสาหกรรมการบิน

• คุณมีข้อจำกัดด้านงบประมาณและต้องการผลตอบแทนจากการลงทุน (ROI) ที่รวดเร็ว

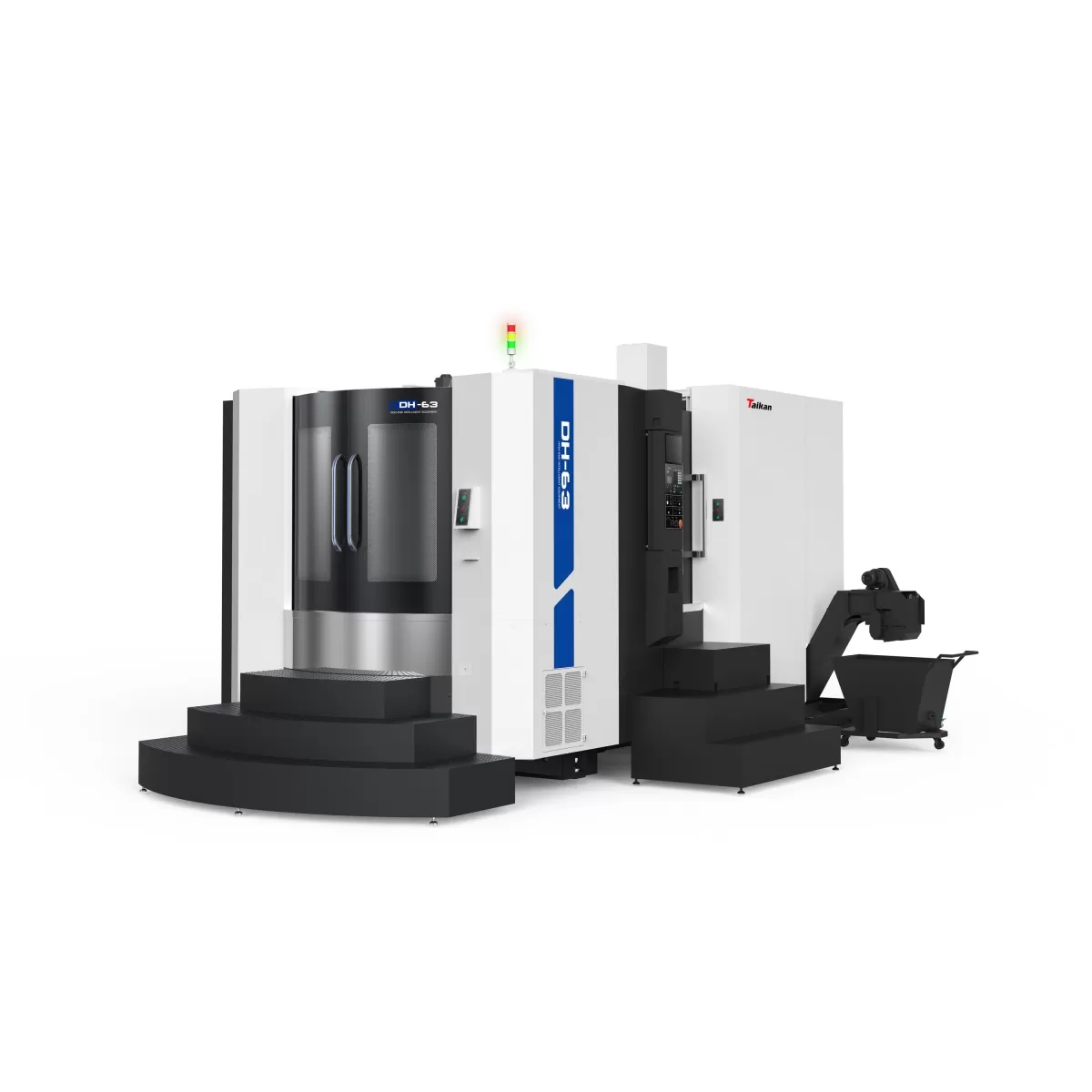

ลงทุนในhigh precision cnc horizontal machiningหาก:

• คุณผลิตชิ้นส่วนที่ซับซ้อนหลายด้าน (เช่น เสื้อสูบ ตัวเรือนปั๊ม หรือกล่องเกียร์)

• การดำเนินงานของคุณต้องการการผลิตปริมาณสูง แบบไม่ต้องมีพนักงานควบคุม

• คุณต้องการลดเวลาการตั้งค่าและลดต้นทุนแรงงานต่อชิ้นงานด้วยระบบพาเลท

บทสรุป

ในการถกเถียงระหว่าง VMC กับ HMC ไม่มีคำตอบใดที่ใช้ได้กับทุกกรณี ศูนย์เครื่องจักรกลแนวตั้งมอบความหลากหลายและคุณค่าที่ไม่มีใครเทียบได้สำหรับงานด้านเดียวปริมาณน้อย ในทางกลับกัน ศูนย์เครื่องจักรกลแนวนอนคือเครื่องจักรทรงพลังระดับอุตสาหกรรม ออกแบบมาเพื่อลดรอบเวลาและครองการผลิตปริมาณสูงด้วยการควบคุมเศษที่เหนือกว่าและความสามารถในการเข้าถึงหลายด้าน การเลือกเครื่องจักรให้สอดคล้องกับกลยุทธ์การผลิตของคุณ จะเป็นการวางรากฐานที่มั่นคงเพื่อความเป็นเลิศด้านการผลิตในระยะยาว
