Name: HT-500U ศูนย์กลางการตัดเฉือนเจาะและต๊าป 5 แกนพร้อมกัน
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

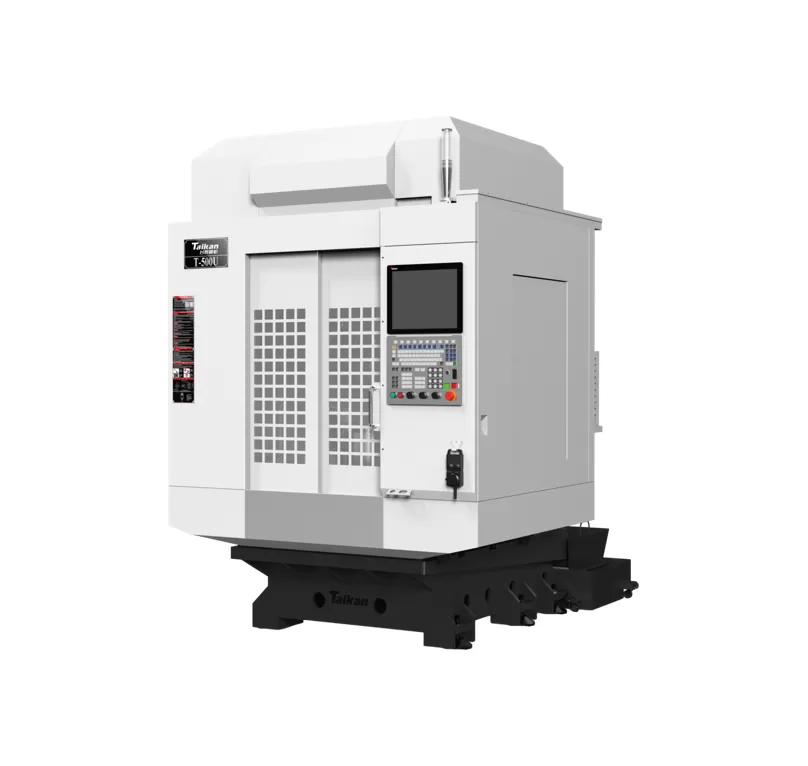

คุณสมบัติของ HT-500U ศูนย์ต๊าปเกลียว 5 แกน

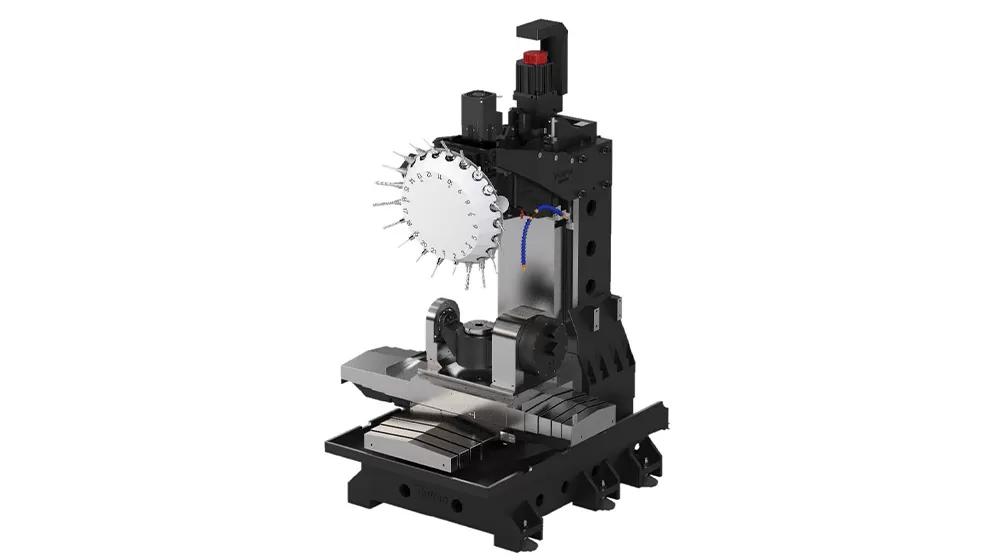

โครงสร้างที่มั่นคง

โครงสร้างฐานรองรับด้วยขารองรับ 6 จุด ผ่านการวิเคราะห์เชิงตัวเลขและการออกแบบพิเศษ
เหล็กหล่อใช้กระบวนการหล่อแบบ Meehanite และผ่านการอบชุบด้วยความร้อนอย่างสมบูรณ์เพื่อขจัดความเครียดภายใน ช่วยเพิ่มความแข็งแกร่งและความต้านทานการสั่นสะเทือนของเครื่องจักรได้อย่างมาก ทำให้มั่นใจในเสถียรภาพที่ดีระหว่างการตัดด้วยความเร็วสูงหรือการตัดหนัก
เครื่องมือกลได้รับการออกแบบในรูปแบบโมดูลาร์ และสามารถผลิตเป็นชุดและปรับแต่งตามความต้องการของตลาดได้

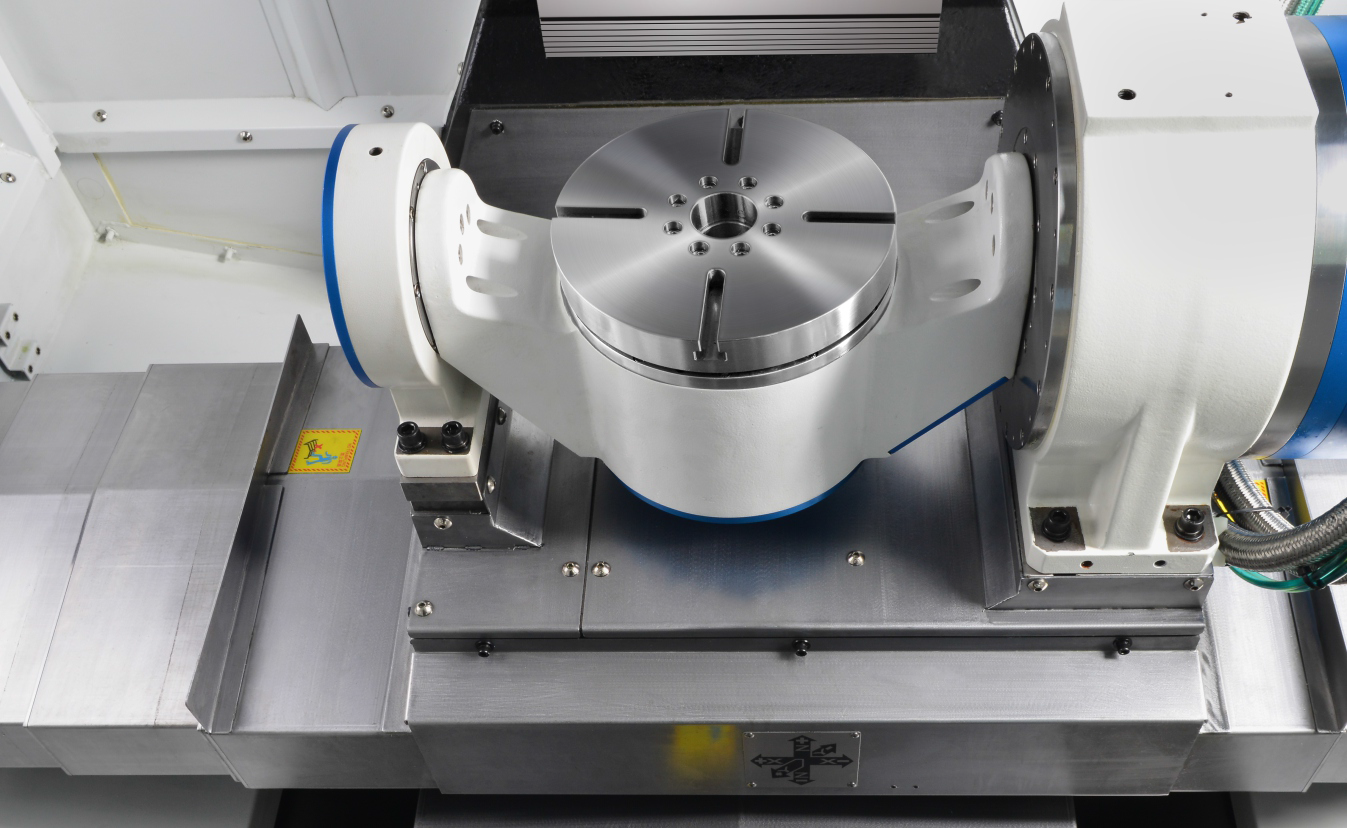

โต๊ะหมุนความเร็วสูง

แกน A/C ใช้โต๊ะหมุนแบบ DD direct-drive โต๊ะหมุนใช้มอเตอร์ทอร์กขับเคลื่อนโหลดโดยตรง ไม่มีอุปกรณ์ลดความเร็ว มีโครงสร้างที่กะทัดรัด สามารถตัดด้วยความเร็วสูงและแรงบิดสูง มีความเร็วที่เร็วกว่าและความแม่นยำสูงกว่า;
มุมหมุนของโต๊ะหมุนในแกน A/C: ±110/360° ตรงตามความต้องการในการแปรรูปชิ้นงานส่วนใหญ่ ความเร็วสูงสุดของแกน A/C คือ 200/250 รอบต่อนาที ซึ่งช่วยเพิ่มประสิทธิภาพการตัดเฉือนอย่างมาก

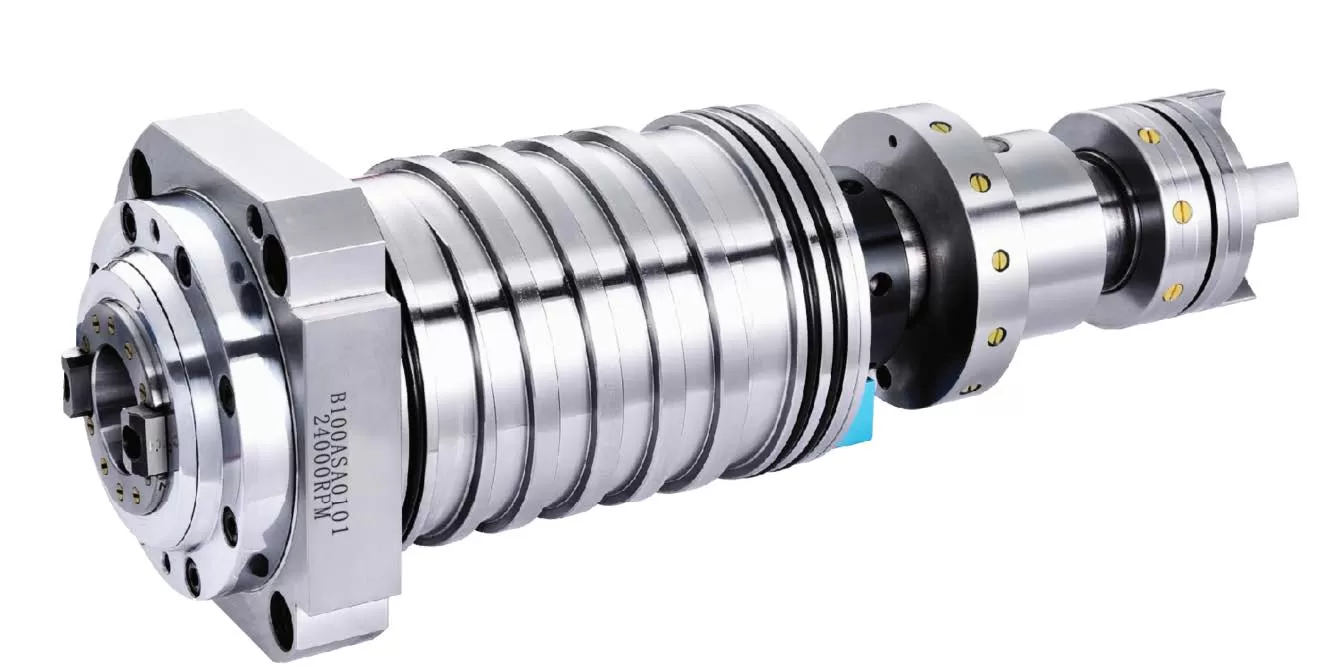

แกนหมุนความเร็วสูงที่พัฒนาขึ้นเอง

สปินเดิลความแม่นยำสูงแบบต่อตรงมาตรฐาน 24000rpm ที่พัฒนาโดย Taikan ได้รับการยืนยันจาก 90,000 หน่วย มีความเร็วสูงและตอบสนองรวดเร็ว จับคู่กับตลับลูกปืนเซรามิก ซึ่งช่วยยืดอายุการใช้งานของสปินเดิลได้อย่างมาก
มอเตอร์สปินเดิลและสปินเดิลขับเคลื่อนด้วยการต่อตรง ช่วยลดข้อผิดพลาดในการต๊าปความเร็วสูง แรงขับสูงถูกนำมาใช้อย่างเต็มที่ในการประมวลผลที่มีความเร็วสูงและมีประสิทธิภาพ

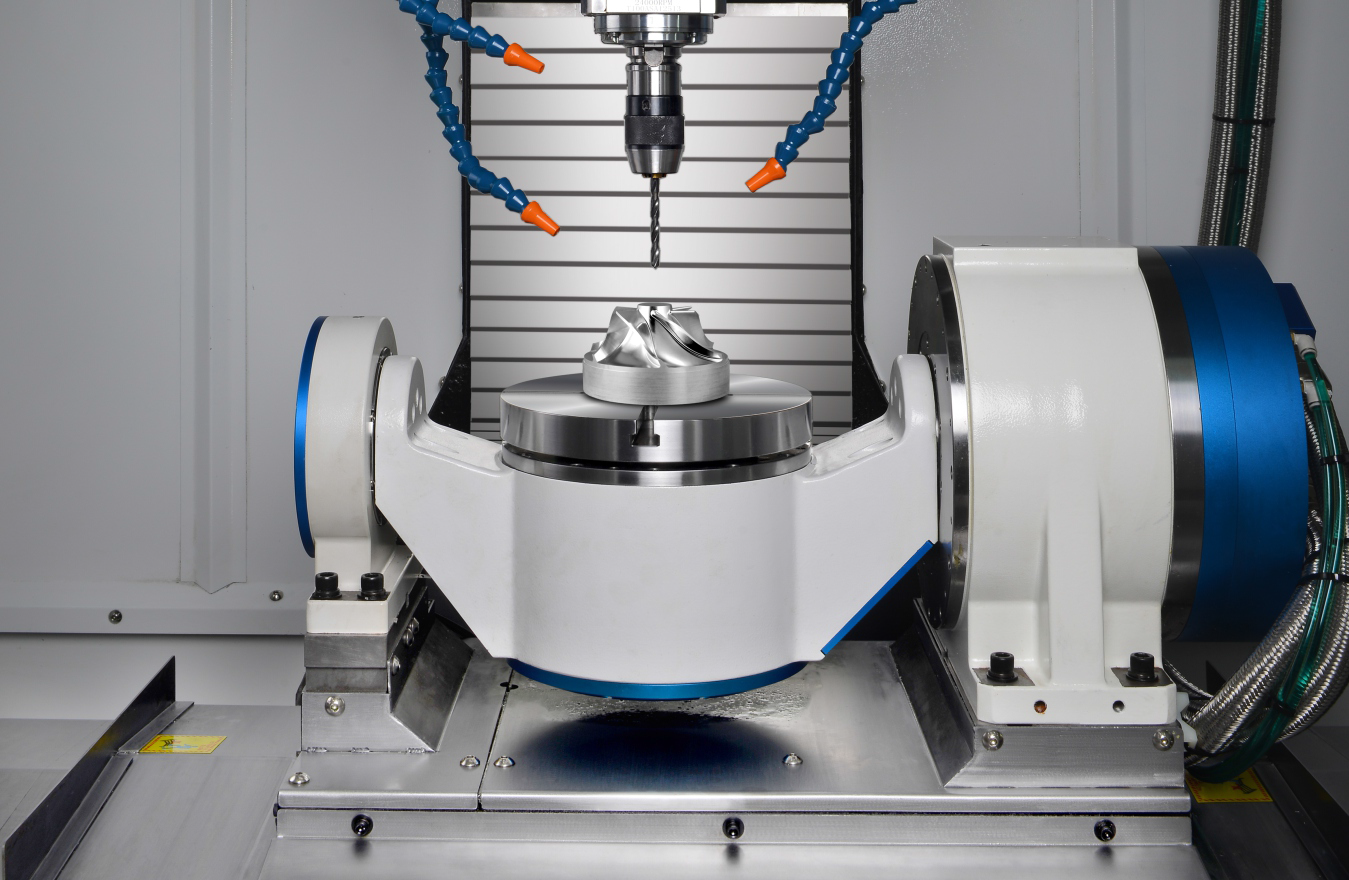

การออกแบบแบบโมดูลาร์

เครื่องจักรกลนี้ได้รับการออกแบบในรูปแบบโมดูลาร์ ซึ่งสามารถจัดเรียงเป็นซีรีส์และปรับแต่งตามความต้องการของตลาดได้
ต้นทุนในการปรับแต่งสำหรับลูกค้าที่แตกต่างกันนั้นต่ำกว่า

การประยุกต์ใช้งานเครื่องจักรกลเจาะและต๊าปเกลียวแบบ 5 แกนพร้อมกัน รุ่น HT-500U

การจับยึดครั้งเดียวแบบห้าแกนพร้อมกันสำหรับการตัดเฉือนหลายหน้าอย่างมีประสิทธิภาพ การตัดเฉือนพื้นผิวโค้งที่ซับซ้อนและช่องที่ซับซ้อนด้วยความเร็วสูงและความแม่นยำสูง ประหยัดค่าใช้จ่ายพื้นที่ คุ้มค่า และใช้งานได้จริง

ตัวอย่างชิ้นงานที่ 1

ตัวอย่างชิ้นงานที่ 2

ตัวอย่างชิ้นงานที่ 3

ตัวอย่างชิ้นงานที่ 4

ตัวอย่างชิ้นงานที่ 5

ตัวอย่างชิ้นงานที่ 6

ตัวอย่างชิ้นงานที่ 7

ข้อมูลจำเพาะของศูนย์แมชชีนนิ่งงานทำเกลียว 5 แกน รุ่น HT-500U

NAME			UNIT	คุณลักษณะ	หมายเหตุ
ระยะเคลื่อนที่ ช่วง	ระยะเคลื่อนที่ของโต๊ะ (แกน X)		มม.	500
	ระยะเคลื่อนที่ของแคร่เลื่อน (แกน Y)		มม.	400
	ระยะเคลื่อนที่ของหัวสปินเดิล (แกน Z)		มม.	350
	ระยะห่างจากปลายสปินเดิลถึงพื้นผิวโต๊ะ		มม.	60～410
	ระยะจากศูนย์กลางสปินเดิลถึงพื้นผิวติดตั้งรางนำเสา		มม.	474
แบบหมุน โต๊ะ	ประเภทการขับเคลื่อน		/	โต๊ะหมุนแรงบิดแบบ Double Dd
	หมุนขนาดโต๊ะ		มม.	Φ200
	เส้นผ่านศูนย์กลางการกลึงสูงสุด		มม.	Φ350
	จำนวนโต๊ะแบบร่อง T - ความกว้าง		มม.	4*12
	โต๊ะหมุนความสามารถในการรับน้ำหนัก		กก.	แนวตั้ง 35 / แนวนอน 45
	กำลังไฟฟ้าที่กำหนด (A/C)		kW	3.29/0.975
	มุมเอียง		°	±110
	ความเร็วสูงสุด (A/C)		rpm	250/250
	แรงบิดที่กำหนด (A/C)		N.m	105/35.5
สปินเดิล	กำลังมอเตอร์ (พิกัด/ชั่วขณะ)		kW	3.7/5.5
	แรงบิดมอเตอร์ (พิกัด/ชั่วขณะ)		N.m	11.6/17.4
	ความเร็วมอเตอร์สปินเดิล		rpm	20-24000
	เส้นผ่านศูนย์กลางสปินเดิล		มม.	Φ100
	เทเปอร์สปินเดิล		/	BT30
ความเร็ว	ช่วงอัตราป้อนตัด		มม./นาที	1-15000
ความเร็ว	ความเร็วเรพพิดแกน X/Y/Z		ม./นาที	48/48/48
ความแม่นยำ	ความแม่นยำในการวางตำแหน่ง (X/Y/Z)		มม.	0.006	GB/T18400.4 （ระยะเคลื่อนที่เต็ม）
	ความสามารถในการทำซ้ำ (X/Y/Z)		มม.	0.004	GB/T18400.4 （ระยะเคลื่อนที่เต็ม）
	ความแม่นยำในการวางตำแหน่ง (A/C)		arcsec	±10
	ความสามารถในการทำซ้ำ (A/C)		arcsec	5
เครื่องมือ แม็กกาซีน	ความจุของแม็กกาซีนเครื่องมือ		T	21
	น้ำหนักเครื่องมือสูงสุด		กก.	3
	ความยาวเครื่องมือสูงสุด		มม.	300
	เส้นผ่านศูนย์กลางสูงสุด (เมื่อใส่เครื่องมือเต็ม/เมื่อช่องติดกันว่าง)		มม.	Φ60/Φ80

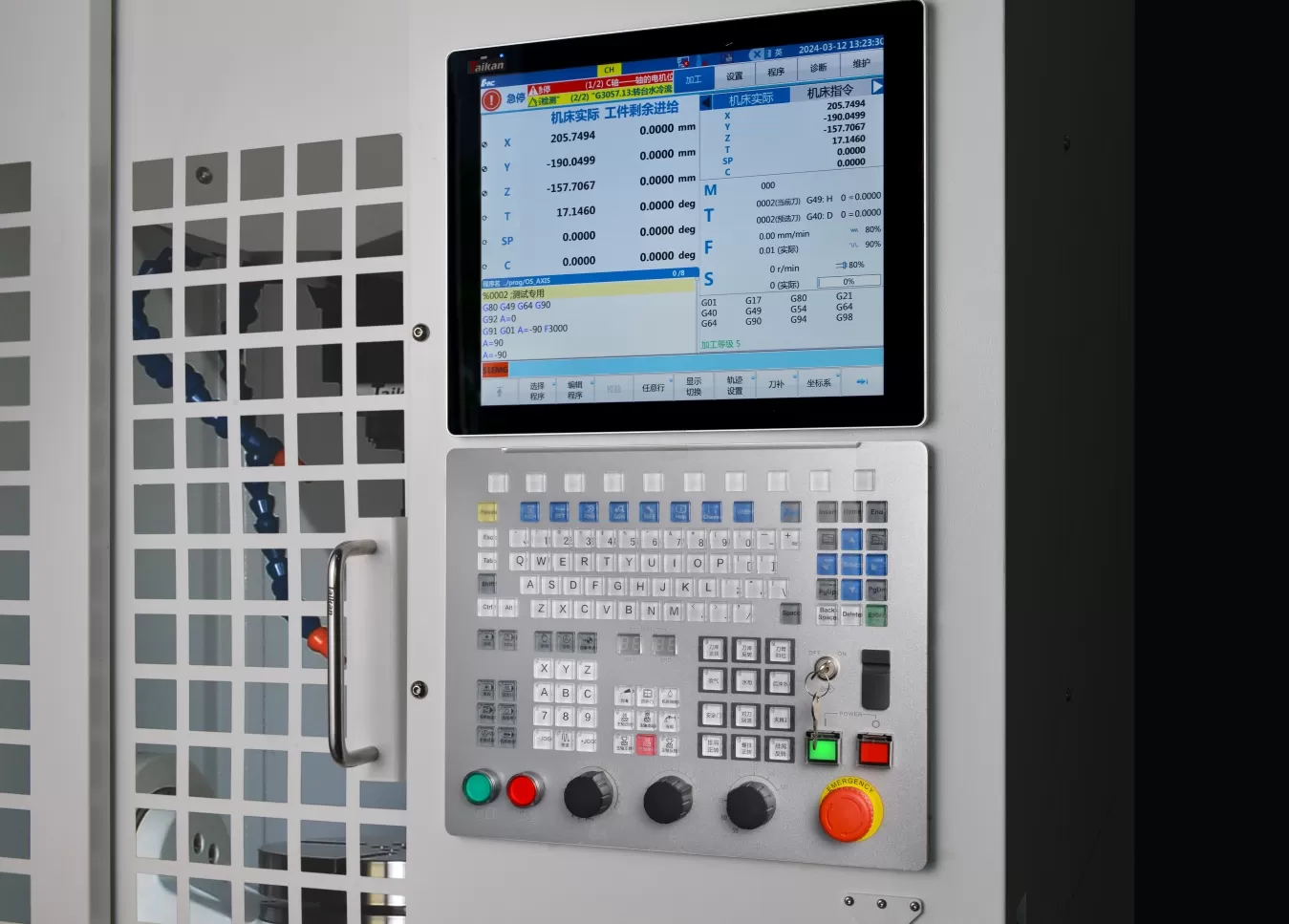

อื่นๆ	ระบบ CNC			Huazhong 848D System	แพ็คเกจ B
	แหล่งจ่ายลม	อัตราการไหล	ลิตร/นาที	≥200（ANR）
	แหล่งจ่ายลม	ความดันลม	MPa	0.6-0.8
	กำลังไฟฟ้าของอุปกรณ์		kVA	20
	ความจุถังน้ำหล่อเย็นสูงสุด		ลิตร	145
	ขนาดเครื่องจักร		มม.	170024202520	ตามแกน XYZ
	น้ำหนักของเครื่อง (โดยประมาณ)		กก.	3300

ข้อมูลในหน้านี้เป็นเพียงข้อมูลอ้างอิงเท่านั้น คุณสมบัติและรายละเอียดอาจเปลี่ยนแปลงได้เนื่องจากการอัปเกรดหรือปรับปรุงผลิตภัณฑ์ หากต้องการข้อมูลเพิ่มเติม กรุณาติดต่อเรา
