VMC คืออะไร? คู่มือฉบับสมบูรณ์เกี่ยวกับศูนย์กลึงแนวตั้ง

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง (VMC) คืออะไร?

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง หรือที่เรียกกันทั่วไปว่า VMC (มีอีกชื่อว่าเครื่องกัดแนวตั้ง) เป็นเครื่องกัดที่ควบคุมด้วยระบบคอมพิวเตอร์เชิงตัวเลข (CNC) โดยแกนสปินเดิลวางตัวในแนวดิ่ง พูดง่ายๆ คือ เครื่องมือตัดจะชี้ลงตรงไปยังชิ้นงาน ซึ่งวางอยู่บนโต๊ะที่เคลื่อนที่ในแนวแกน X และ Y ขณะที่หัวสปินเดิลเคลื่อนที่ในแนวดิ่งตามแกน Z

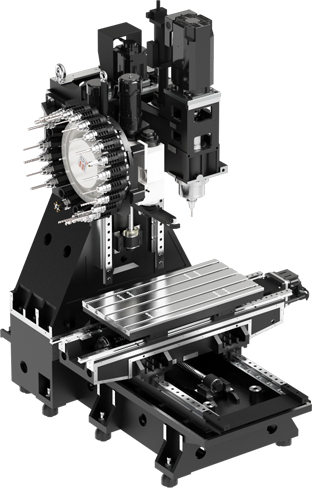

เครื่อง VMC สมัยใหม่สร้างขึ้นจากองค์ประกอบโครงสร้างหลักๆ ไม่กี่อย่าง: แท่นและเสาเหล็กหล่อที่มีโครงสร้างเสริมความแข็งแรงเพื่อลดแรงสั่นสะเทือน ทางเดินแนวดิ่งแบบแม่นยำ (linear guideways) หรือทางเดินแบบกล่อง (box ways) สปินเดิลความเร็วสูง ชุดเปลี่ยนเครื่องมืออัตโนมัติ และระบบควบคุม CNC ที่แปลงรหัส G-code เป็นการเคลื่อนที่หลายแกนที่ราบรื่น เครื่องจักรจำนวนมากยังรวมระบบจัดการชิป ระบบน้ำหล่อเย็น และแม้แต่ระบบเปลี่ยนพาเลทอัตโนมัติ ตั้งแต่รูปแบบ 3 แกนพื้นฐานไปจนถึงการกัดแบบ 5 แกนพร้อมกัน แพลตฟอร์มนี้สามารถปรับขยายตามเป้าหมายของคุณได้

ตระกูล VMC มีตั้งแต่แบบเรียบง่ายไปจนถึงแบบก้าวหน้ามาก:

· VMC 3 แกน– เคลื่อนที่เครื่องมือในแกน X, Y และ Z เป็นเสาหลักสำหรับชิ้นงานที่มีรูปทรงเหลี่ยมและงานกัดทั่วไป Aเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง 3 แกนถูกใช้กันอย่างแพร่หลายในสภาพแวดล้อมการผลิตมาตรฐาน เนื่องจากมีเสถียรภาพและประสิทธิภาพในการจัดการงานกัดส่วนใหญ่

· VMC 4 แกน– เพิ่มแกนหมุน (โดยทั่วไปเป็นโต๊ะหมุนบนแกน X หรือ Y) ทำให้สามารถทำงานบนหน้าชิ้นงานหลายหน้าได้ในการตั้งค่าเพียงครั้งเดียว

· VMC 5 แกน– เพิ่มแกนหมุนสองแกน ทำให้เครื่องมือเข้าถึงมุมที่ซับซ้อนและส่วนตัดใต้ชิ้นงานได้ มีให้เลือกทั้งแบบ 5 แกนพร้อมกันเต็มรูปแบบหรือแบบกำหนดตำแหน่ง 3+2 VMC รุ่นนี้เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง 5 แกน ช่วยลดการตั้งค่าหลายครั้งและปรับปรุงความแม่นยำสำหรับชิ้นงานที่ซับซ้อน

สำรวจเครื่อง VMC หลากหลายรุ่นของ Taikan ในประเทศจีน

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งทำงานอย่างไร?

โปรแกรม CNC ควบคุมกระบวนการทั้งหมด เมื่อจับยึดชิ้นงานไว้บนโต๊ะ สปินเดิลจะหมุนเครื่องมือตัดตามความเร็วที่ตั้งโปรแกรมไว้ จากนั้นเครื่องจะเคลื่อนที่เครื่องมือไปตามแกน X, Y และ Z เพื่อเอาเนื้อวัสดุออก ชุดเปลี่ยนเครื่องมืออัตโนมัติจะเปลี่ยนเครื่องมือภายในไม่กี่วินาที ทำให้เครื่องเดียวสามารถกัด เจาะ ตัดเกลียว คว้านรู และลับคมได้โดยไม่ต้องใช้คนจับ น้ำหล่อเย็นแรงดันสูงจะฉีดชิปออกไป ทำให้บริเวณตัดสะอาดและกระบวนการมีเสถียรภาพ

ผลลัพธ์คือความแม่นยำระดับไมครอนที่ทำซ้ำได้ ทั้งในงานจำนวนน้อยและงานปริมาณมาก

ทำไมผู้ผลิตถึงชอบเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง

เมื่อผู้ซื้อเปรียบเทียบเครื่องมือกล พวกเขาดูที่ข้อดีของเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง ราคาเครื่อง VMC ความแข็งแกร่ง ความพร้อมใช้งานของสปินเดิล และการสนับสนุนระยะยาวนี่คือจุดที่ VMC ชนะ:

· การเข้าถึงของผู้ปฏิบัติงาน– การออกแบบแนวตั้งแบบเปิดทำให้การตั้งค่า ตรวจสอบ และโหลดชิ้นงานทำได้รวดเร็ว การมองเห็นสปินเดิลช่วยเพิ่มการใช้ประโยชน์จากเครื่องได้โดยตรง

· ความแข็งแกร่งพร้อมความคุ้มค่าด้านราคา– แรงตัดถูกส่งลงตรงไปยังฐานที่มีน้ำหนักมาก VMC ที่สร้างมาอย่างดีให้ผิวสำเร็จและความแม่นยำตามมาตรฐาน ISO, AS และ IATF ในราคาเครื่อง VMC ที่ช่วยให้คืนทุนได้เร็ว

· ความสามารถหลากหลาย– VMC เครื่องเดียวตัดอลูมิเนียม เหล็ก สแตนเลส ไทเทเนียม และพลาสติกได้ รองรับงานกัด เจาะ และทำเกลียวแบบแข็ง (rigid tapping) ในรอบเดียว

· ความสามารถในการขยาย– เพิ่มพร็อบ สปินเดิล coolant ผ่านแกน ลำเลียงชิป หรือโหลดด้วยหุ่นยนต์ VMC สามารถเติบโตตามความต้องการการผลิตของคุณและเข้ากับกระบวนการทำงาน Industry 4.0

· มูลค่าขายต่อและการสนับสนุน– สถาปัตยกรรม VMC เป็นที่เข้าใจกันทั่วโลก เครื่องจักรมีมูลค่า และการเลือกระบบนิเวศ CNC ที่ได้รับการสนับสนุนจากผู้ผลิตเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง CNCที่มั่นคง ช่วยให้มั่นใจถึงผลผลิตในระยะยาวและการสนับสนุนด้านบริการที่เชื่อถือได้

พื้นที่การใช้งานหลักสำหรับ VMC

ความยืดหยุ่นของ VMC ทำให้มันเป็นเครื่องมือหลักในอุตสาหกรรมนับไม่ถ้วน นี่คือที่คุณจะพบมันทุกวัน:

· ชิ้นส่วนยานยนต์และรถยนต์ไฟฟ้า: เสื้อสูบ ฝาสูบ ตัวเรือนเกียร์ ชิ้นส่วนถาดแบตเตอรี่ และฝาปิดมอเตอร์ไฟฟ้า

· อวกาศและการป้องกัน: ขายึดโครงสร้าง ตัวเรือนอุปกรณ์ขับเคลื่อน แผงเสริมความแข็งแรง และตัวเครื่องอุปกรณ์วัด — มักทำจากอลูมิเนียมและไทเทเนียม

· การผลิตอุปกรณ์การแพทย์: กระดูกเทียม เครื่องมือผ่าตัด และชิ้นส่วนอุปกรณ์วินิจฉัยที่ต้องการผิวสำเร็จที่ไร้ที่ติและความสามารถในการตรวจสอบย้อนกลับ

· งานวิศวกรรมทั่วไปและโรงงานรับจ้าง: งานผลิตจำนวนน้อย ต้นแบบชิ้นเดียว ชิ้นส่วนซ่อม และงานห้องเครื่องมือ

· อุปกรณ์อิเล็กทรอนิกส์และ 3C: โครงสมาร์ทโฟน ตัวเครื่องแล็ปท็อป และแผงระบายความร้อนที่ต้องการการกัดด้วยความเร็วสูงและอัตราป้อนสูงในปริมาณมาก

· แม่พิมพ์: แกนแม่พิมพ์ฉีด โพรงแม่พิมพ์ และการผลิตอิเล็กโทรดที่ความแม่นยำของรูปทรงเป็นสิ่งสำคัญ

วิธีการเลือกเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งที่เหมาะสม

การเลือก VMC ที่เหมาะสมไม่ใช่การซื้อเครื่องที่แพงที่สุด แต่อยู่ที่การจับคู่ความสามารถของเครื่องกับพอร์ตโฟลิโอชิ้นงานและความมุ่งมั่นของโรงงานของคุณ ใช้คู่มือที่มีโครงสร้างนี้เป็นกรอบในการประเมิน

1. ขอบเขตพื้นที่ทำงาน– ระยะเคลื่อนที่ของเครื่องต้องพอดีกับชิ้นงานเปล่าขนาดใหญ่ที่สุด บวกกับฟิกซ์เจอร์และระยะห่างของเครื่องมือ

2. สปินเดิล– ตรวจสอบช่วงความเร็วรอบ (RPM) ชนิดของหัวจับ (BT40, HSK-A63 ฯลฯ) และแรงบิด สปินเดิลความเร็วสูง (15,000–24,000 รอบ/นาที) ลดรอบเวลาในอลูมิเนียม แรงบิดที่รอบต่ำมีความสำคัญในเหล็ก

3. การกำหนดค่าแกน– ใช้ VMC 3 แกนสำหรับงานชิ้นส่วนทรงเหลี่ยมส่วนใหญ่ VMC 5 แกนหรือการตั้งค่าแบบ 3+2 ช่วยลดการตั้งค่าหลายครั้งในชิ้นงานที่ซับซ้อน

4. ระบบอัตโนมัติและตัวเปลี่ยนเครื่องมือ– จำนวนช่องใส่เครื่องมือ ATC มากขึ้น (24, 30, 40 ขึ้นไป) หมายถึงเวลาหยุดเครื่องเพื่อเปลี่ยนงานน้อยลง ระบบโพรบบิ้งเพิ่มการตรวจสอบคุณภาพระหว่างกระบวนการ

5. ระบบควบคุมและการเชื่อมต่อ– ระบบควบคุม FANUC, Siemens, Heidenhain หรือ Mitsubishi ควรมีระบบเครือข่ายที่ง่ายและบูรณาการกับ CAM

6. ต้นทุนรวมในการเป็นเจ้าของ– ตรวจสอบการสนับสนุนในการติดตั้ง ความพร้อมของอะไหล่ และการบำรุงรักษาเชิงป้องกันราคาเครื่อง VMCที่ต่ำมีความหมายเพียงเล็กน้อยหากไม่มีบริการในพื้นที่ที่ตอบสนองรวดเร็ว

ผู้ผลิตเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งชั้นนำ

ตลาด VMC ทั่วโลกมีผู้ผลิตระดับโลกหลายราย การเข้าใจภาพรวมจะช่วยคุณเปรียบเทียบคุณภาพ นวัตกรรม และความคุ้มค่า

· DMG MORI: วิศวกรรมเยอรมัน-ญี่ปุ่น มีชื่อเสียงในโซลูชั่น 5 แกนระดับสูงและระบบอัตโนมัติแบบบูรณาการ

· Mazak: ผู้บุกเบิกเครื่องจักรหลายหน้าที่ นำเสนอ VMC ที่มีความแข็งแกร่งสูงด้วยเทคโนโลยีควบคุมที่ราบรื่น

· Haas Automation: ผู้นำในตลาดปริมาณมาก ด้วย VMC 3 แกนและ 5 แกนที่หลากหลาย เน้นการเข้าถึงได้และความคุ้มค่า

· Makino: มีชื่อเสียงใน VMC ความเร็วสูงที่เหมาะกับงานแม่พิมพ์ อวกาศ และการผลิตที่แม่นยำ

· Taikan Machine: ผู้ผลิตเครื่อง CNC VMC ที่จดทะเบียนในตลาดหลักทรัพย์ มีเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งครบวงจร ตั้งแต่รุ่น 3 แกนที่แข็งแกร่งไปจนถึงแพลตฟอร์ม 5 แกนก้าวหน้า

FAQ

VMC ย่อมาจากอะไรในการกัด?
VMC ย่อมาจาก Vertical Machining Center คือเครื่องกัด CNC ที่มีสปินเดิลในแนวดิ่งเคลื่อนที่ตามแกน Z ในขณะที่โต๊ะเคลื่อนที่ในแนว X และ Y

อะไรคือความแตกต่างระหว่าง VMC 3 แกนและ VMC 5 แกน?
VMC 3 แกนเคลื่อนที่เครื่องมือในแกน X, Y และ Z VMC 5 แกนเพิ่มแกนหมุนสองแกน ทำให้เครื่องมือเข้าถึงชิ้นงานจากมุมหลายมุมซับซ้อนในการตั้งค่าเดียว ลดการใช้ฟิกซ์เจอร์และปรับปรุงความแม่นยำ

ช่วงราคาเครื่อง VMC โดยทั่วไปคือเท่าไร?
ราคาแตกต่างกันมากขึ้นอยู่กับระยะเคลื่อนที่ สเปคสปินเดิล จำนวนแกน และแบรนด์ VMC 3 แกนระดับเริ่มต้นอาจมีราคาเริ่มต้นที่ไม่สูงนัก ในขณะที่เครื่อง 5 แกนที่มีขอบเขตขนาดใหญ่และครบครันจะมีราคาสูง เพื่อใบเสนอราคาที่แม่นยำและแข่งขันได้ตามความต้องการการผลิตของคุณ ควรปรึกษาผู้เชี่ยวชาญโดยตรง

อุตสาหกรรมใดใช้เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งมากที่สุด?
อุตสาหกรรมยานยนต์ อวกาศ อุปกรณ์การแพทย์ วิศวกรรมทั่วไป อิเล็กทรอนิกส์ และการทำแม่พิมพ์ เป็นกลุ่มผู้ใช้หลัก

ฉันจะเลือกผู้ผลิต CNC VMC ได้อย่างไร?
มองหาบริษัทที่รับผิดชอบต่อสาธารณะ มีประวัติในอุตสาหกรรมของคุณ การสนับสนุนด้านการใช้งานในพื้นที่ ความพร้อมของอะไหล่ และเอกสารแสดงสมรรถนะที่โปร่งใส ขอทดสอบกัดบนวัสดุของคุณเอง

VMC ใช้งานได้นานเท่าใด?
ด้วยการบำรุงรักษาที่เหมาะสม VMC คุณภาพดีสามารถให้ความแม่นยำที่ยอดเยี่ยมได้นาน 10 ถึง 20 ปีหรือมากกว่านั้น โครงสร้างเครื่อง การออกแบบทางเดิน (guideway) และการสนับสนุนด้านบริการ เป็นปัจจัยทำนายอายุการใช้งานที่สำคัญที่สุด

สรุป

กำลังมองหาเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งที่ให้คุณค่าและมีเสถียรภาพสูงอยู่หรือไม่? Taikan Machine มีโซลูชัน VMC ครบวงจร ตั้งแต่ 3 แกนไปจนถึง 5 แกนที่ซับซ้อน เครื่องของเราสร้างบนโครงสร้างหล่อที่ผ่านการพิสูจน์ มีสปินเดิลประสิทธิภาพสูง และได้รับการสนับสนุนจากเครือข่ายบริการทั่วโลกที่ทำให้คุณทำงานได้อย่างต่อเนื่อง

ติดต่อเราสำหรับการวิเคราะห์เลือกอุปกรณ์ฟรีโดยไม่มีข้อผูกมัดและใบเสนอราคาล่าสุด มาหา Taikan VMC ที่ตรงใจเพื่อยกระดับโรงงานของคุณกันเถอะ
