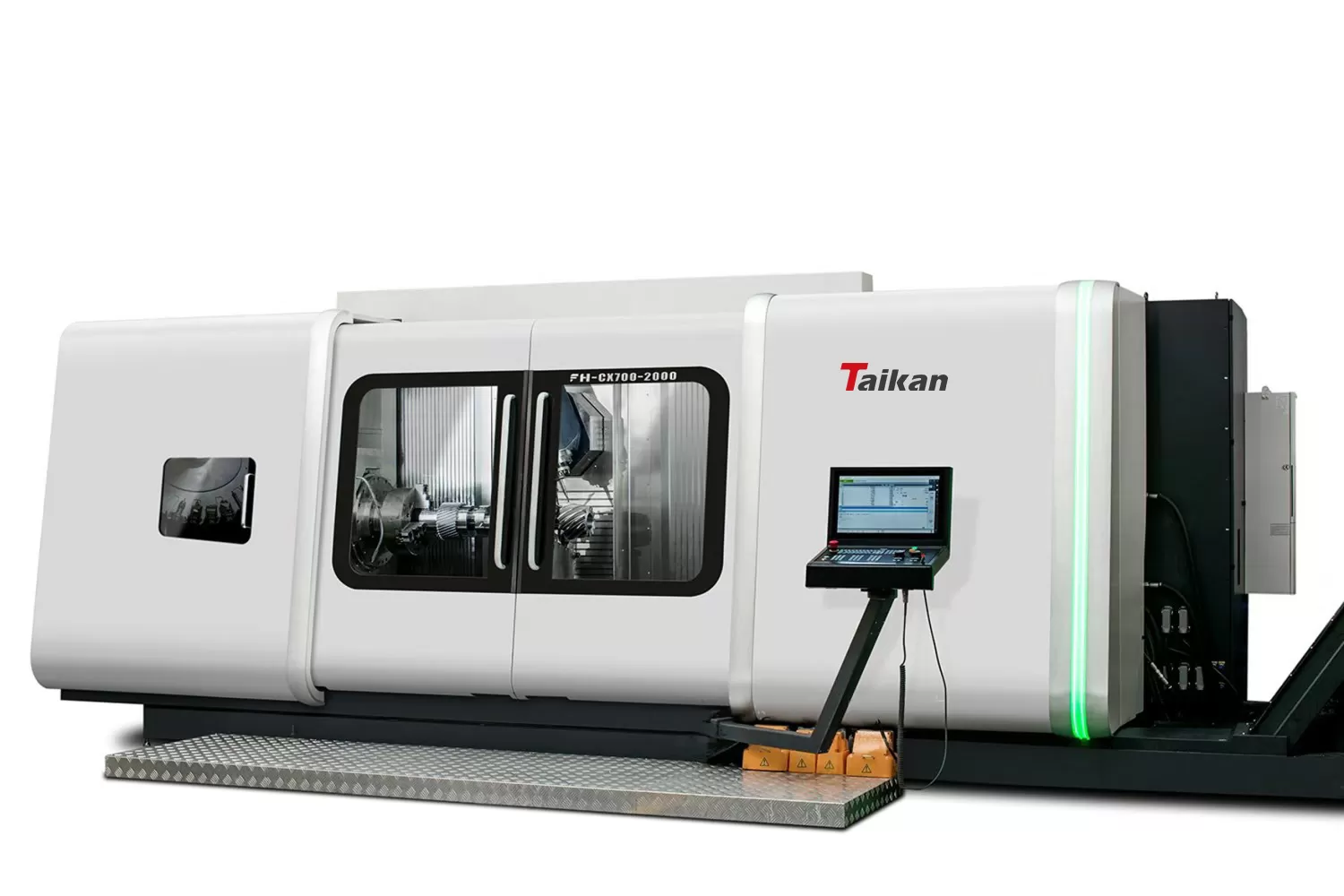

CX700-2000 ศูนย์กลึง-กัด 7 แกน พร้อมระบบ 5 แกนพร้อมกัน — การตั้งค่าครั้งเดียว ความเป็นไปได้ไร้ขีดจำกัด

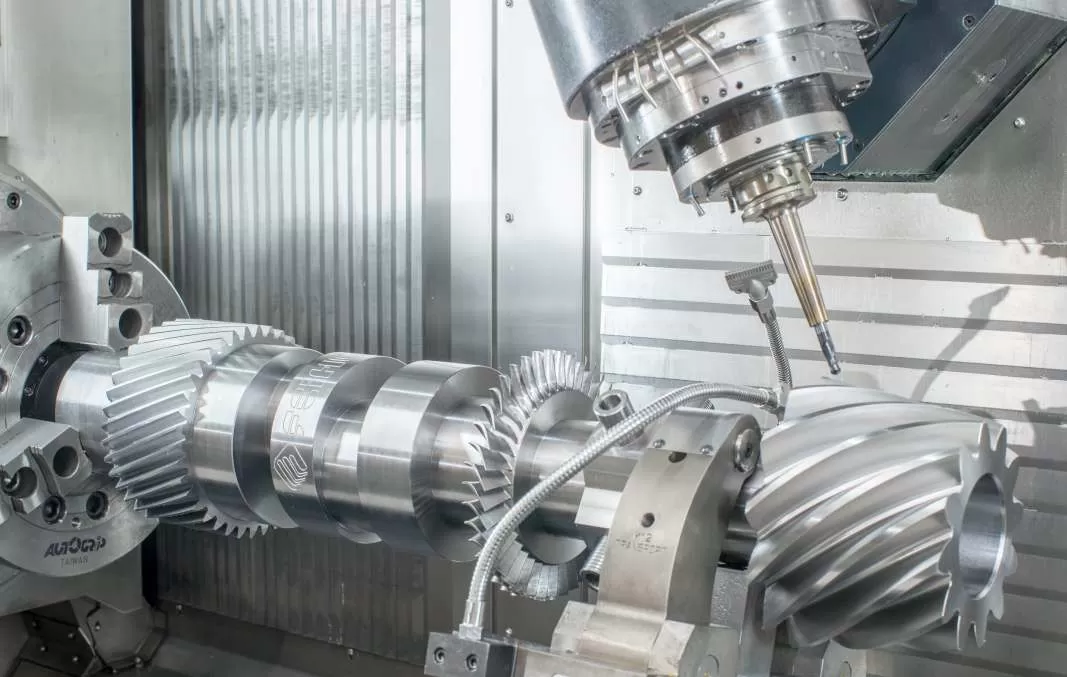

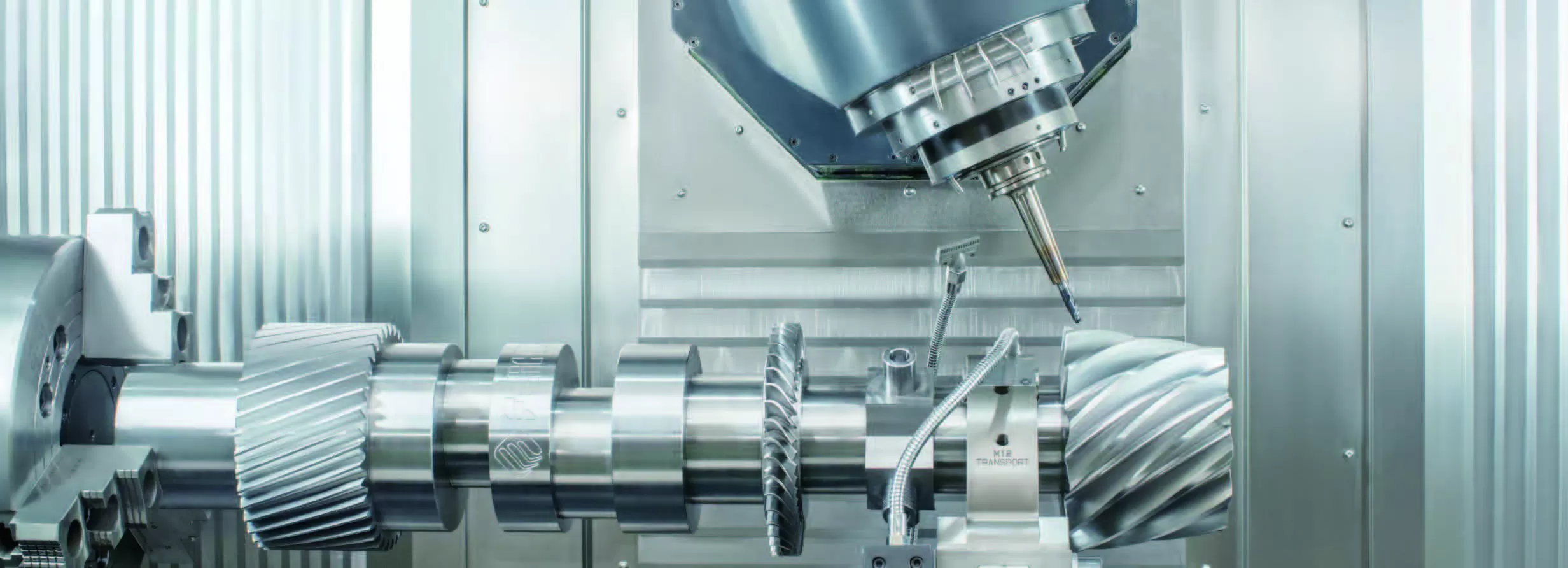

บรรลุความแม่นยำที่ไม่มีใครเทียบได้ด้วยCX700-2000—เครื่องกลึง-กัดที่ออกแบบมาเพื่อจัดการกับการกัด การเจาะ การกลึง และการกัดรูปทรง 5 แกนที่ซับซ้อนในการจับยึดครั้งเดียว เหมาะสำหรับใบพัดอากาศยาน ใบพัดเรือ เพลาข้อเหวี่ยง ใบพัดปั๊ม และส่วนประกอบที่มีมูลค่าสูงอื่นๆ

ความแข็งแกร่งของโครงสร้างที่เหนือชั้น

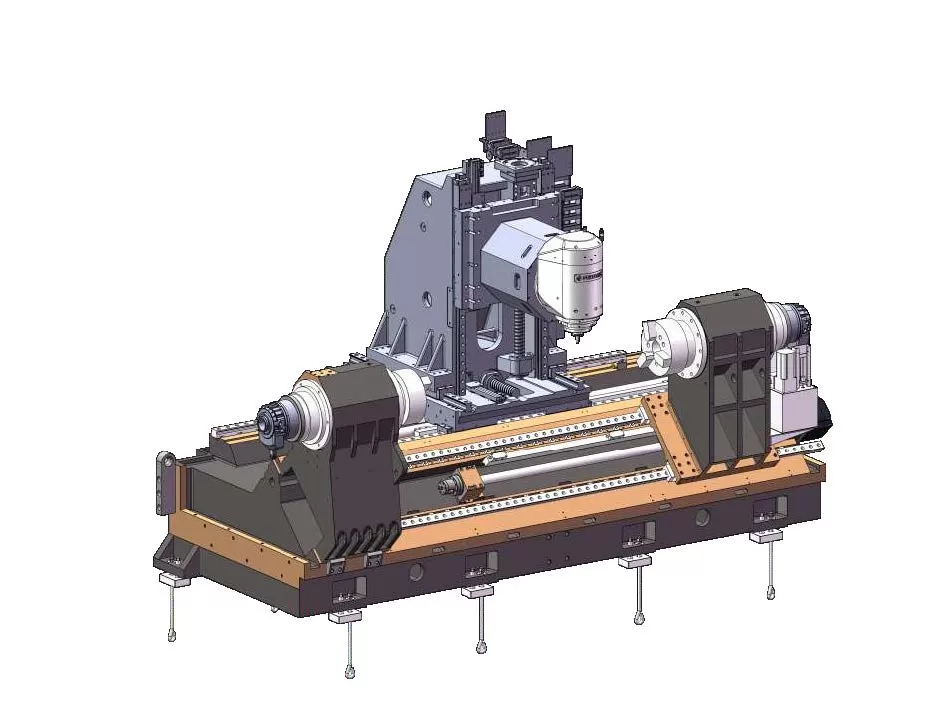

ฐานเครื่องทำจากวัสดุหล่อแร่ ในขณะที่ชิ้นส่วนเคลื่อนที่สร้างจากเหล็กหล่อมีฮาไนต์คุณภาพสูง—ผ่านการอบคลายความเครียดด้วยการอบคืนตัวและการบ่มตามธรรมชาติเพื่อความเสถียรและความต้านทานการสั่นสะเทือนเป็นเลิศ

การออกแบบคอลัมน์เลื่อนสำหรับการตัดเฉือนชิ้นส่วนขนาดใหญ่

ด้วยเส้นผ่านศูนย์กลางการกลึงสูงสุดถึง630 mmและระยะเคลื่อนที่แกน Y สูงสุดถึง400 mmเครื่องจักรสามารถรองรับการทำงานแบบเยื้องศูนย์และนอกศูนย์กลาง สปินเดิลตัวที่สองมาตรฐานช่วยให้การตัดเฉือนทั้ง 6 ด้านและการกัดอิสระแบบ 5 แกนที่แท้จริง

การกลึงและการกัดแรงบิดสูง

สปินเดิลไฟฟ้า Kessler(12,500 rpm, 54 kW, 210 Nm)มอบความแม่นยำในการกัดสูงสุด รองรับด้วยการระบายความร้อนภายนอกเพื่อประสิทธิภาพทางความร้อนที่สม่ำเสมอ

หัวกัดแกน B แบบขับเคลื่อนโดยตรง

ด้วยมอเตอร์แรงบิดในตัว หัวกัดที่เอียงได้ช่วยให้การทำงานไม่มีฟันเฟืองและความแข็งแกร่งที่เหนือกว่า ตัวเข้ารหัส Heidenhain แบบรวมและการควบคุมวงปิดเต็มรูปแบบรับประกันตำแหน่งที่แม่นยำเป็นพิเศษ

การจัดการเครื่องมือที่มีประสิทธิภาพ

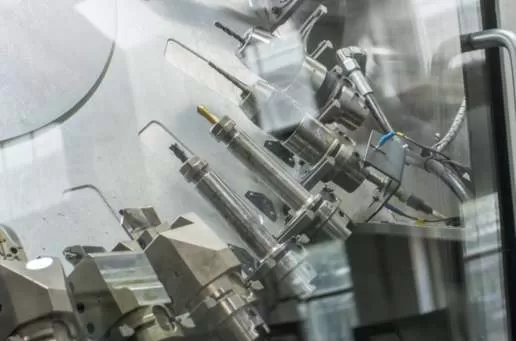

ความจุสูง36-tool servo-drivenแม็กกาซีนช่วยให้การเปลี่ยนเครื่องมือรวดเร็วและเสถียร พร้อมความสามารถในการทำซ้ำสูง

ระบบ CNC และระบบขับเคลื่อนที่ทรงพลัง

Siemensไดรฟ์ S120 ที่มีความจุโอเวอร์โหลด 3 เท่าและมอเตอร์ความหนาแน่นสูง 1FT ถูกจับคู่กับแพลตฟอร์มควบคุม HMI TCU30.3 + ICP427E มอบพลังการประมวลผลที่แข็งแกร่งและการทำงานที่ราบรื่น
