วิธีปรับปรุงความแม่นยำและความเที่ยงตรงในงานกลึง CNC?

ในสาขาที่ต้องการความแม่นยำสูง—เช่น การผลิตอุปกรณ์คุณภาพสูง การทำแม่พิมพ์ความเที่ยงตรงสูง และอุตสาหกรรมการบินและอวกาศ—ความสามารถในการตัดเฉือนระดับไมครอนเป็นตัวกำหนดประสิทธิภาพของผลิตภัณฑ์และอายุการใช้งานโดยตรง การได้มาซึ่งความแม่นยำสูงที่เสถียรนั้นไม่ใช่เรื่องบังเอิญ แต่เป็นศาสตร์ทางวิศวกรรมเชิงระบบที่ครอบคลุมคุณลักษณะเฉพาะของเครื่องมือกล การควบคุมสภาพแวดล้อมทางความร้อน กลยุทธ์กระบวนการตัดเฉือน และการป้อนกลับวงจรปิดออนไลน์ ในฐานะหนึ่งในบริษัทจดทะเบียนชั้นนำที่ผู้ผลิตเครื่องมือเครื่องจักรซีเอ็นซีเชี่ยวชาญด้านการวิจัย การพัฒนา และการผลิตขั้นสูง Taikan อธิบายอย่างเป็นระบบเกี่ยวกับวิธีการเชิงลึกและแนวปฏิบัติทางเทคนิคที่ล้ำสมัยที่ใช้เพื่อเพิ่มความแม่นยำในการตัดเฉือนในทุกมิติหลักของความเที่ยงตรง

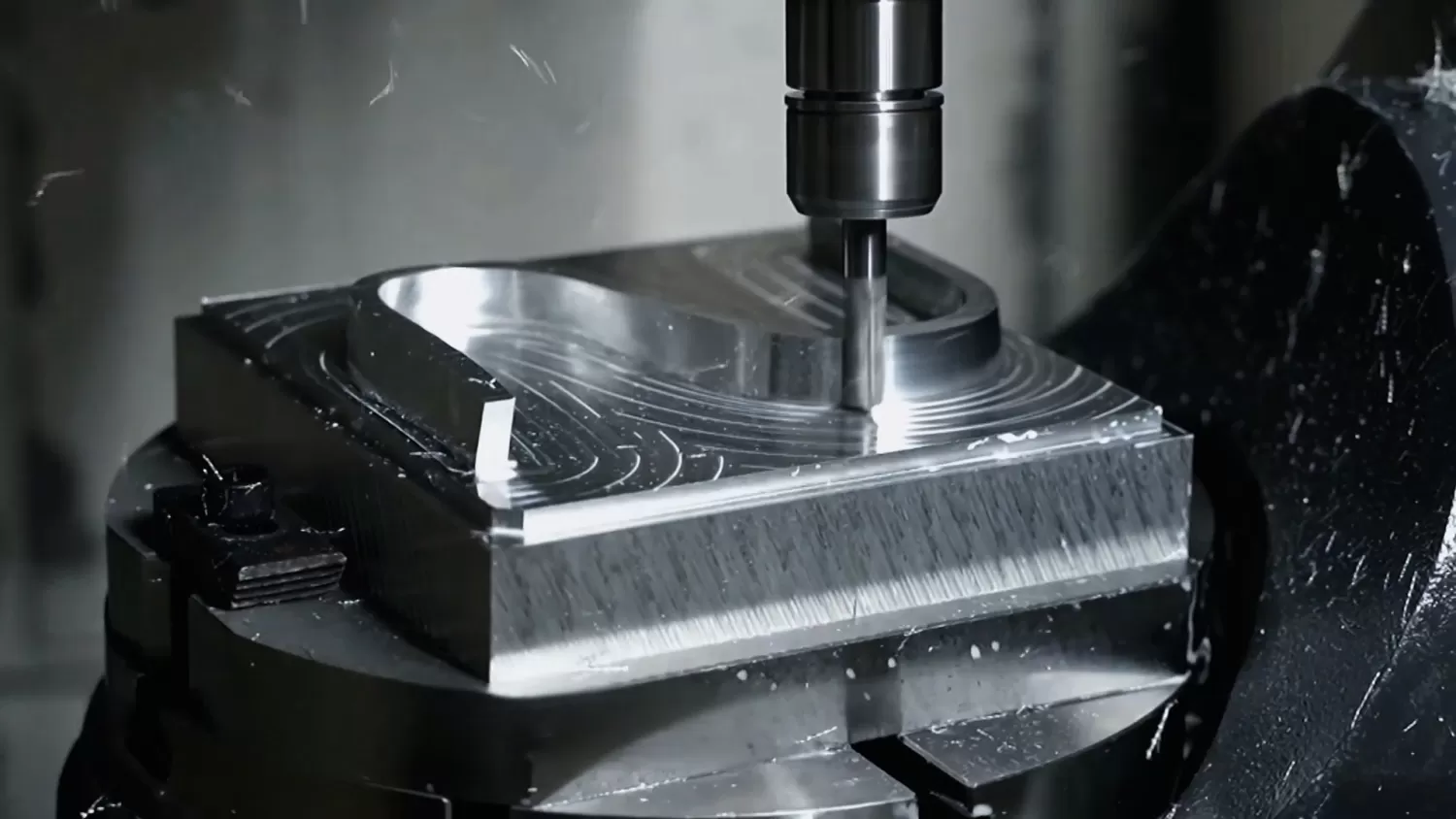

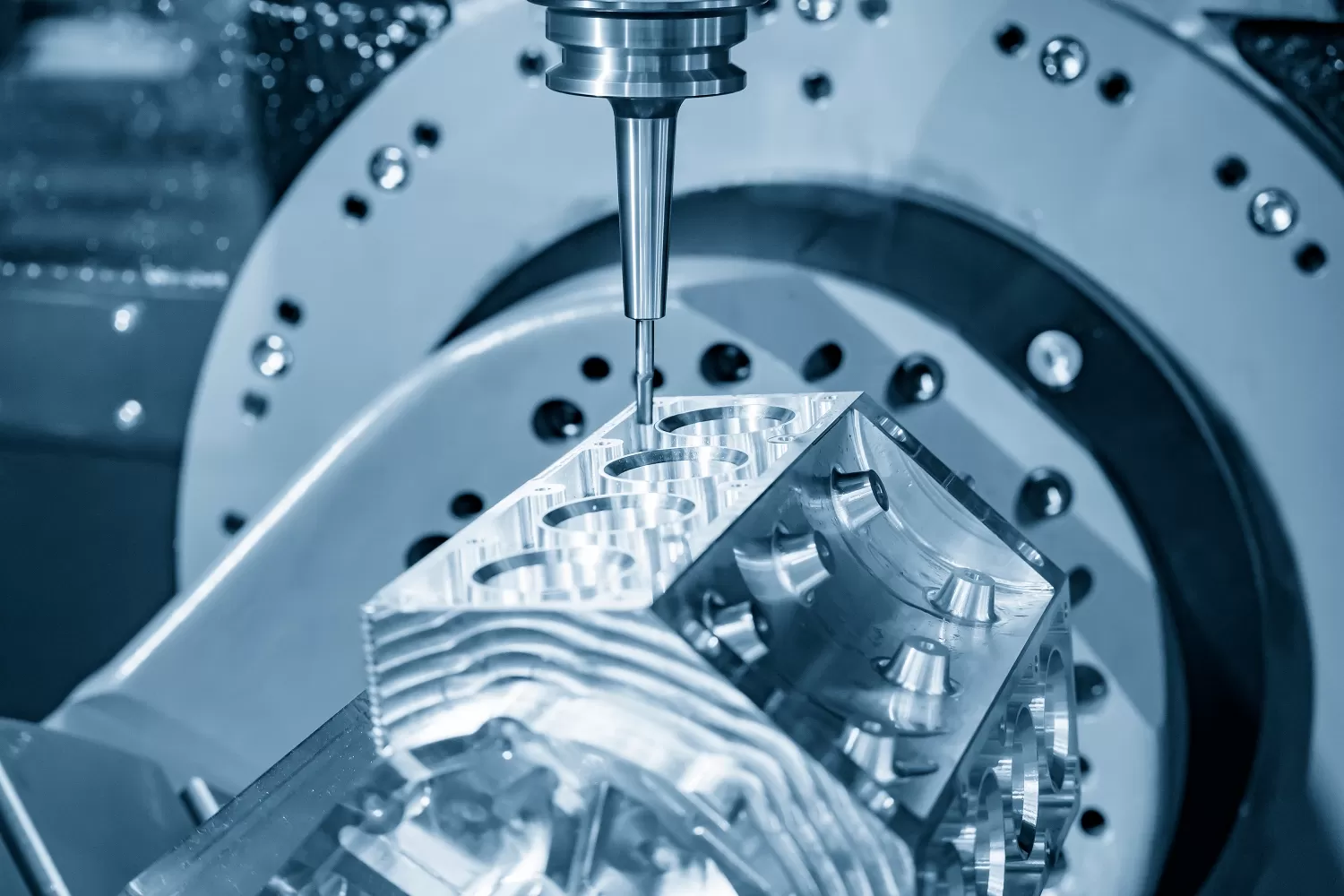

การทำความเข้าใจความแม่นยำในการตัดเฉือน: จากรูปทรงเรขาคณิตมหภาคไปจนถึงความสมบูรณ์ของพื้นผิวระดับจุลภาค

ความแม่นยำในการตัดเฉือนไม่ได้หมายถึงแค่ระดับความสอดคล้องระหว่างพารามิเตอร์ทางเรขาคณิตจริงของชิ้นงานกับค่าการออกแบบเท่านั้น แต่ยังครอบคลุมถึงความแม่นยำด้านขนาด ความเที่ยงตรงของรูปทรง ความเที่ยงตรงของตำแหน่ง และลักษณะพื้นผิวเรขาคณิตระดับจุลภาค ในบริบทของการตัดเฉือนความเที่ยงตรง การมุ่งสู่ความแม่นยำนั้นขยายไปไกลกว่าแค่การทำให้อยู่ในเกณฑ์ความคลาดเคลื่อน โดยเข้าถึงดัชนีแฝงที่ควบคุมอายุการใช้งาน เช่น สภาวะความเค้นตกค้างที่พื้นผิว และการควบคุมความเสียหายใต้พื้นผิว

การวิเคราะห์เชิงลึกของปัจจัยที่ส่งผลต่อความแม่นยำในการตัดเฉือนซีเอ็นซี

การปรับปรุงความแม่นยำในระดับไมครอนจำเป็นต้องวิเคราะห์แหล่งที่มาของความผิดพลาดอย่างเข้มงวด นอกเหนือจากความผิดพลาดทางเรขาคณิตที่เห็นได้ชัด ปัจจัยที่ซ่อนเร้นต่อไปนี้มักเป็นสาเหตุหลักของการสูญเสียความแม่นยำ

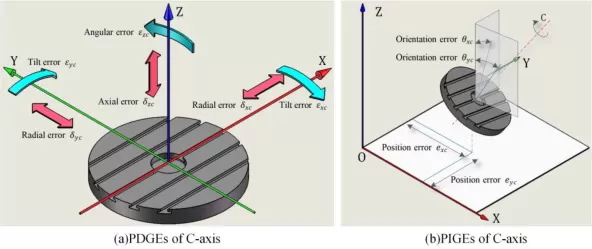

1. ความผิดพลาดทางเรขาคณิตของเครื่องมือกลและความผิดพลาดทางจลนศาสตร์

ความแม่นยำทางเรขาคณิตของเครื่องมือกลเป็นรากฐานของความเที่ยงตรงในการตัดเฉือน ความตรงและความตั้งฉากของรางเลื่อน รวมถึงการเบี่ยงเบนตามแนวรัศมีและการเคลื่อนตัวตามแนวแกนของแกนหมุน จะถูกถ่ายทอดโดยตรงไปยังรูปทรงชิ้นงานผ่านห่วงโซ่จลนศาสตร์ กรณีการติดตั้งจำนวนมากแสดงให้เห็นว่าหลังจากการใช้งานเป็นเวลานานและการเคลื่อนตัวของฐานรากอย่างละเอียด ตัวชี้วัดความแม่นยำสถิตของเครื่องส่วนใหญ่เครื่องซีเอ็นซีแนวตั้งเบี่ยงเบนไปจากมาตรฐานโรงงานอย่างมีนัยสำคัญ โดยการเสื่อมสภาพของความแม่นยำมีสาเหตุหลักมาจากฐานรากการติดตั้งที่ไม่เสถียรและการคลายตัวของความเค้นภายในโครงสร้าง เทคโนโลยีการชดเชยความผิดพลาดเชิงปริมาตรสามารถทำแผนที่ส่วนประกอบความผิดพลาดเชิงเรขาคณิต 21 รายการของเครื่องมือกล (ความผิดพลาดการวางตำแหน่ง ความตรง ความผิดพลาดเชิงมุมของแต่ละแกนเชิงเส้น และความตั้งฉากระหว่างแกน) โดยใช้เลเซอร์อินเตอร์เฟียโรมิเตอร์และบอลบาร์ และดำเนินการแก้ไขเวกเตอร์ในระบบซีเอ็นซีแบบเรียลไทม์ นี่เป็นวิธีการทางเทคนิคหลักในการยกระดับความแม่นยำภายในของเครื่องมือกล

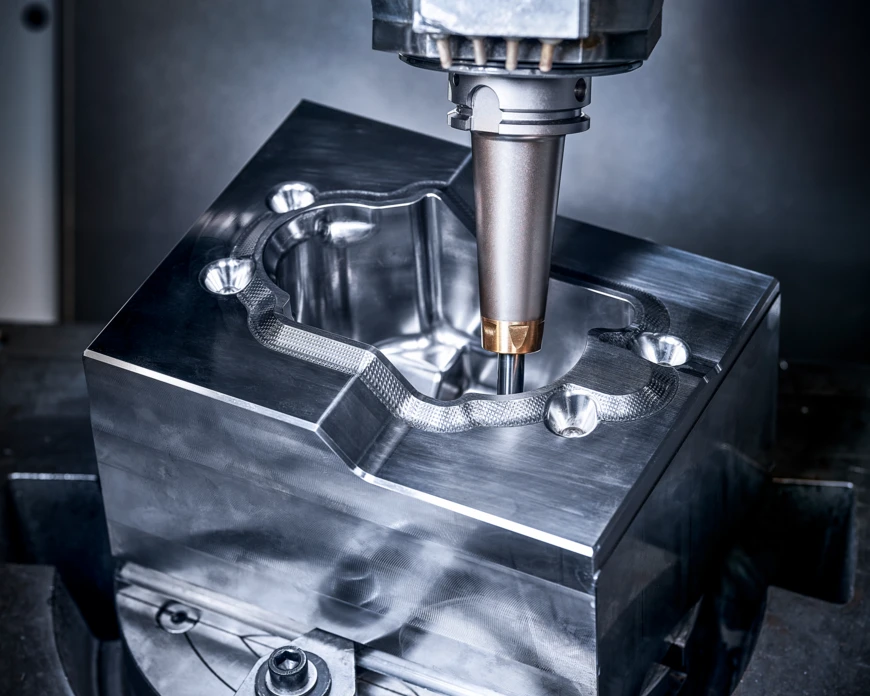

2. การเสียรูปเนื่องจากความร้อน — ผู้ทำลายความแม่นยำที่มองไม่เห็น

ความผันผวนของอุณหภูมิเป็นแหล่งความผิดพลาดที่ยากที่สุดในการสร้างแบบจำลองอย่างแม่นยำในการตัดเฉือนความเที่ยงตรง ความร้อนจากการเสียดทานของแบริ่งสปินเดิล ความร้อนจากการหมุนของลูกปืนในชุดบอลสกรู ความร้อนจากบริเวณการตัด และความแตกต่างของอุณหภูมิสิ่งแวดล้อมในโรงงาน ล้วนก่อให้เกิดการเปลี่ยนรูปแบบเทอร์โมอีลาสติกของโครงสร้างเครื่องจักร โดยเฉพาะเมื่อบอลสกรูเกิดการขยายตัวตามแกนเนื่องจากอุณหภูมิสูงขึ้น จะเกิดการเบี่ยงเบนโดยตรงระหว่างการเคลื่อนที่จริงกับตำแหน่งที่สั่งการภายใต้การควบคุมแบบกึ่งวงจรปิด ซึ่งนำไปสู่การเปลี่ยนแปลงขนาดอย่างค่อยเป็นค่อยไปในการผลิตแบบชุด โซลูชันเสถียรภาพทางความร้อนขั้นสูงรวมถึง: การใช้การระบายความร้อนด้วยสกรูแกนกลางและการควบคุมอุณหภูมิระบบน้ำมันสปินเดิลที่แม่นยำ การติดตั้งเซ็นเซอร์วัดอุณหภูมิที่ตำแหน่งโครงสร้างสำคัญ และการสร้างแบบจำลองการชดเชยความผิดพลาดทางความร้อนแบบเรียลไทม์ เพื่อให้มั่นใจว่าเครื่องจักรจะรักษาเสถียรภาพทางความร้อนระดับไมครอนตลอดการทำงานต่อเนื่องยาวนาน

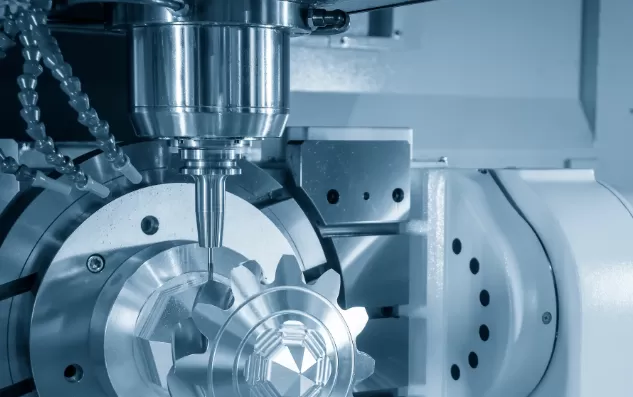

3. แบ็คแลชและความล่าช้าไดนามิกของเซอร์โว

แบ็คแลชคือการเคลื่อนที่ที่สูญเสียไปเมื่อทิศทางของแกนพิกัดเปลี่ยน ซึ่งเกิดจากช่องว่างทางกลและการบิดตัวแบบยืดหยุ่นภายในชุดขับเคลื่อน ในระบบเซอร์โวกึ่งวงจรปิด ช่องว่างทางกลที่อยู่หลังบอลสกรูจะอยู่นอกวงจรป้อนกลับตำแหน่งและส่งผลให้เกิดความผิดพลาดในการวางตำแหน่งโดยตรง ทำให้เกิดการกระโดดย้อนกลับที่เป็นลักษณะเฉพาะ (quadrant glitches) ที่จุดเปลี่ยนควอแดรนท์ระหว่างการอินเทอร์โพเลทวงกลม การใช้พารามิเตอร์ชดเชยแบ็คแลชในซีเอ็นซีช่วยแก้ไขได้ในระดับพื้นฐาน ในขณะที่โซลูชันระดับสูงมีแนวโน้มไปที่มอเตอร์ขับเคลื่อนโดยตรงหรือโครงสร้างทางกลที่มีพรีโหลดขับเคลื่อนคู่ เพื่อกำจัดบริเวณไร้ปฏิกิริยาย้อนกลับทางกายภาพ และรับประกันความสามารถในการทำซ้ำสองทิศทางที่เข้มงวด

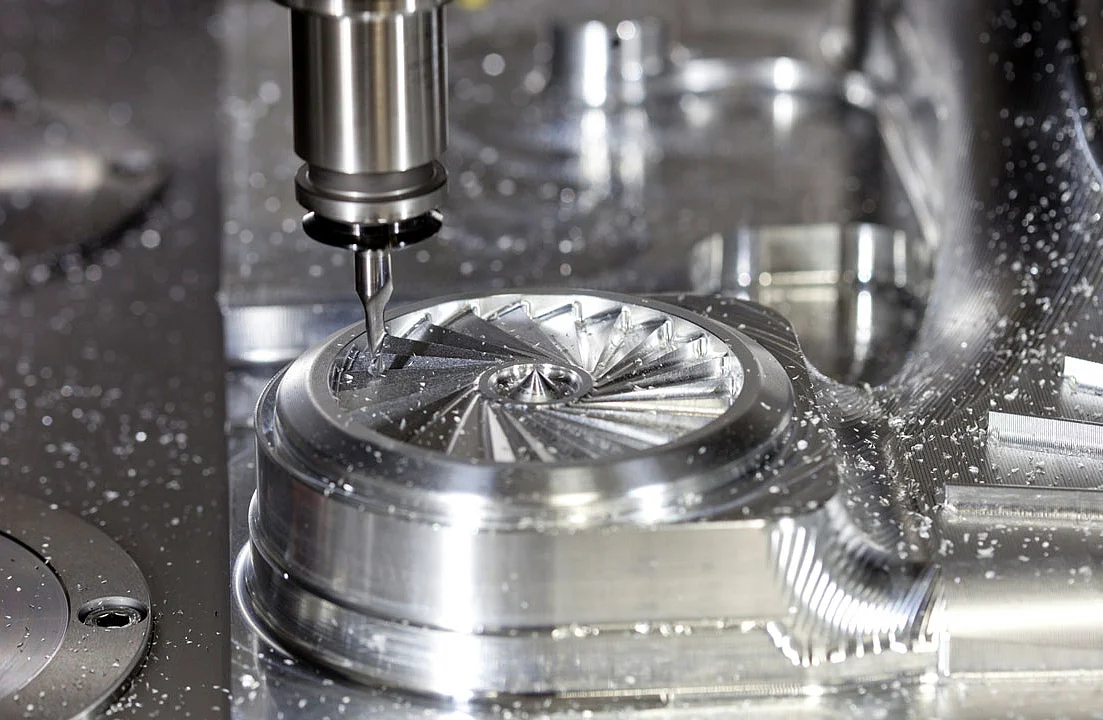

4. ความผิดพลาดไดนามิกที่เกิดจากความแข็งแกร่งของชุดขับเคลื่อนไม่เพียงพอ

ความแข็งแกร่งบิดของชุดขับเคลื่อนไม่เพียงขยายผลของแบ็คแลช แต่ยังเพิ่มความผิดพลาดในการตามรอยระหว่างการอินเทอร์โพเลทความเร็วสูง ทำให้ส่วนที่ยื่นออกบริเวณควอแดรนท์และการบิดเบี้ยวของรูปทรงในการตัดวงกลมรุนแรงขึ้น การเพิ่มความแข็งแกร่งของชุดขับเคลื่อนต้องใช้บอลสกรูพรีโหลดนัตคู่ ข้อต่อที่มีความแข็งบิดสูง และการจับคู่ความเฉื่อยเซอร์โวที่เหมาะสม เพื่อให้แน่ใจว่าการส่งแรงบิดตามคำสั่งเป็นแบบเชิงเส้นและลดความกระเพื่อมของผิวชิ้นงานที่เกิดจากการสั่นสะเทือนระดับไมโคร

กลยุทธ์และวิธีปฏิบัติด้านกระบวนการเพื่อปรับปรุงความแม่นยำในการตัดเฉือน

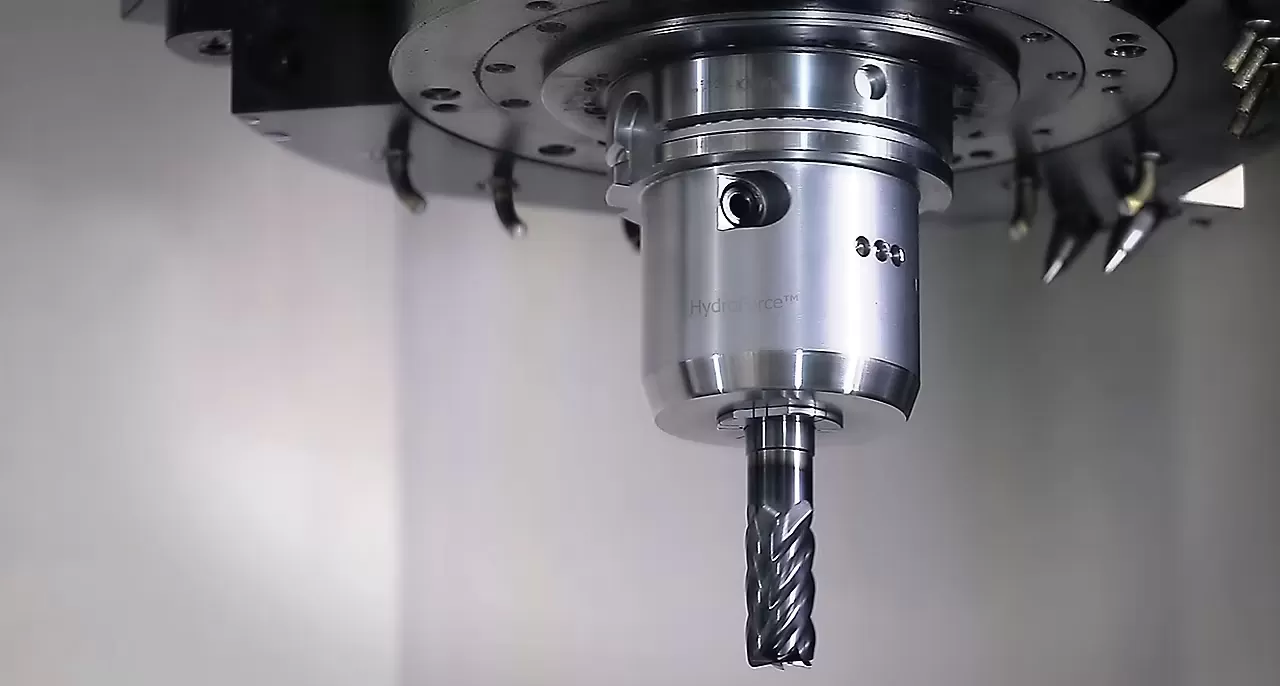

1. การปรับแต่งเส้นทางเข้าและออกของเครื่องมือตัดอย่างละเอียด

วิธีการที่เครื่องมือตัดเข้าและออกจากชิ้นงานส่งผลโดยตรงต่อรอยบนพื้นผิวและความแม่นยำของขอบ ควรใช้เส้นทางนำเข้า/นำออกแบบส่วนโค้งสัมผัสเพื่อหลีกเลี่ยงแรงกระแทกชั่วขณะบนเส้นรูปทรง อัตราป้อนระหว่างเข้าเกลียวต้องปรับลดอย่างนุ่มนวล เปลี่ยนจากชั้นการตัดหนึ่งไปอีกชั้นหนึ่งโดยไม่หยุดกะทันหันที่ทำให้เกิดรอยหยุดพัก ในขณะเดียวกัน การใช้กลยุทธ์เส้นทางที่มีภาระการตัดคงที่ (ด้วยการควบคุมความเร็วผิวคงที่สำหรับงานกลึงและอัตราป้อนแบบปรับเปลี่ยนได้สำหรับงานกัด) จะช่วยให้แรงตัดคงที่และหลีกเลี่ยงการเบนของเครื่องมือที่เกิดจากการเปลี่ยนแปลงกะทันหัน

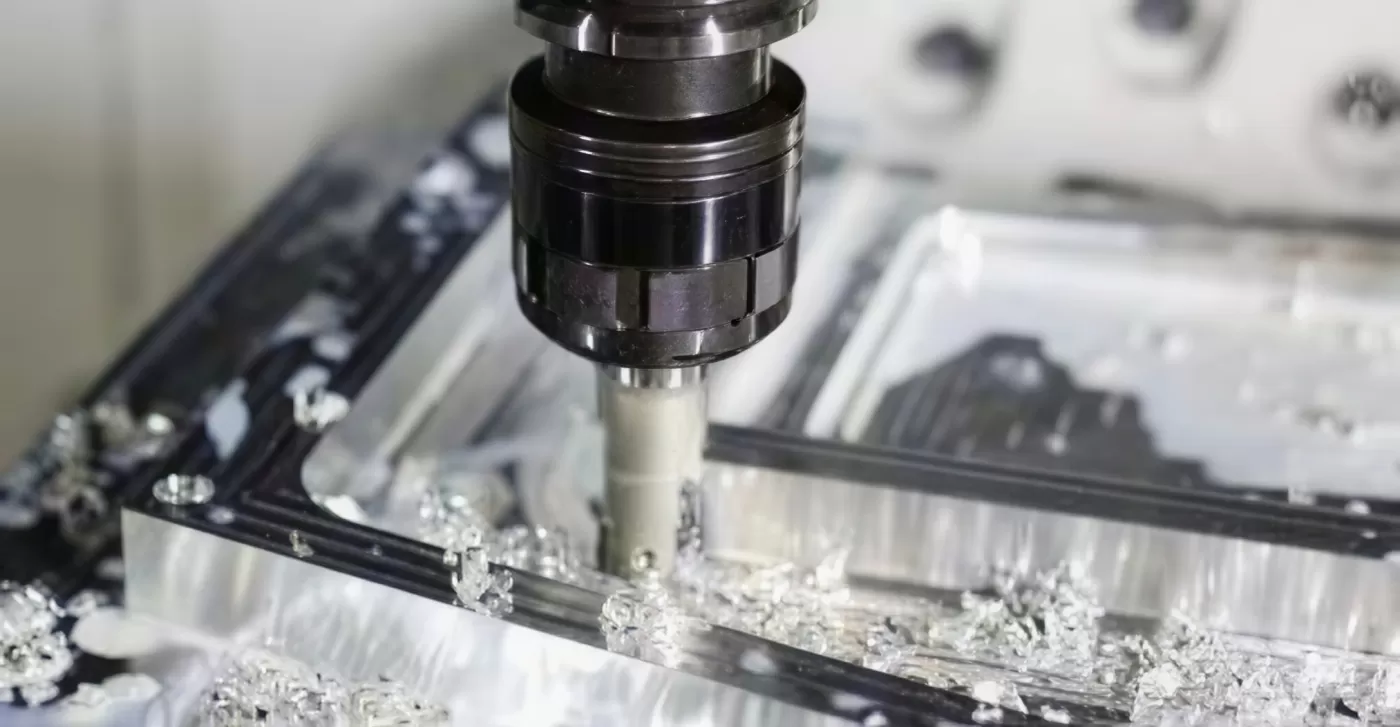

2. การเลือกวิธีการและกลยุทธ์การตัดอย่างเป็นวิทยาศาสตร์

ในการตัดเฉือนเก็บละเอียด ควรเลือกใช้วิธีกัดตามทิศทาง (climb milling) เนื่องจากจะนำแรงตัดลงสู่โต๊ะงาน ลดการสั่นสะเทือน และให้คุณภาพผิวที่ดีเยี่ยม สำหรับการกลึงเพลา ควรใช้เครื่องมือเพียงชิ้นเดียวทำงานทุกลักษณะรูปทรงต่อเนื่อง (เส้นผ่านศูนย์กลางภายนอก ผิวหน้า และการเปลี่ยนโค้ง) เพื่อไม่ให้มีรอยต่อ สำหรับพื้นผิวที่ไม่ต่อเนื่อง ต้องเรียงลำดับการกลึงจากด้านนอกเข้าด้านในเพื่อป้องกันขั้นบันไดทางเรขาคณิตที่เกิดจากการรบกวนของเครื่องมือ เมื่อตัดเฉือนพื้นผิวโค้ง การเลือกใช้รัศมีจมูกเครื่องมือที่เล็กลงจะช่วยลดแรงตัดตามแนวรัศมีและปรับปรุงความแม่นยำของรูปทรงได้อย่างมีประสิทธิภาพ

3. การประยุกต์ใช้เครื่องมือความเที่ยงตรงประสิทธิภาพสูงและระบบจับยึดเครื่องมือ

เครื่องมือตัดเป็นจุดเชื่อมต่อสุดท้ายในกระบวนการผลิตความเที่ยงตรง การใช้เม็ดมีดคาร์ไบด์เคลือบผิวขั้นสูง ซีบีเอ็น หรือเซรามิกช่วยลดแรงตัดและความร้อนได้อย่างมาก ที่สำคัญไม่แพ้กันคืออินเทอร์เฟซที่เชื่อมต่อเครื่องมือเข้ากับเครื่องจักร: หัวจับยึดแบบหดตัวด้วยความร้อนและแบบไฮดรอลิกให้ระยะเบี่ยงเบนตามแนวรัศมีในการจับยึด ≤3 ไมครอน และเมื่อประกอบกับอินเทอร์เฟซเรียวที่มีความแข็งแกร่งสูง จะทำให้มั่นใจในความร่วมศูนย์ที่เสถียรของเครื่องมือที่ความเร็วรอบสูง นี่เป็นข้อกำหนดเบื้องต้นที่จำเป็นสำหรับการกัดผิวงานเงาและการทำรูที่มีความแม่นยำสูง

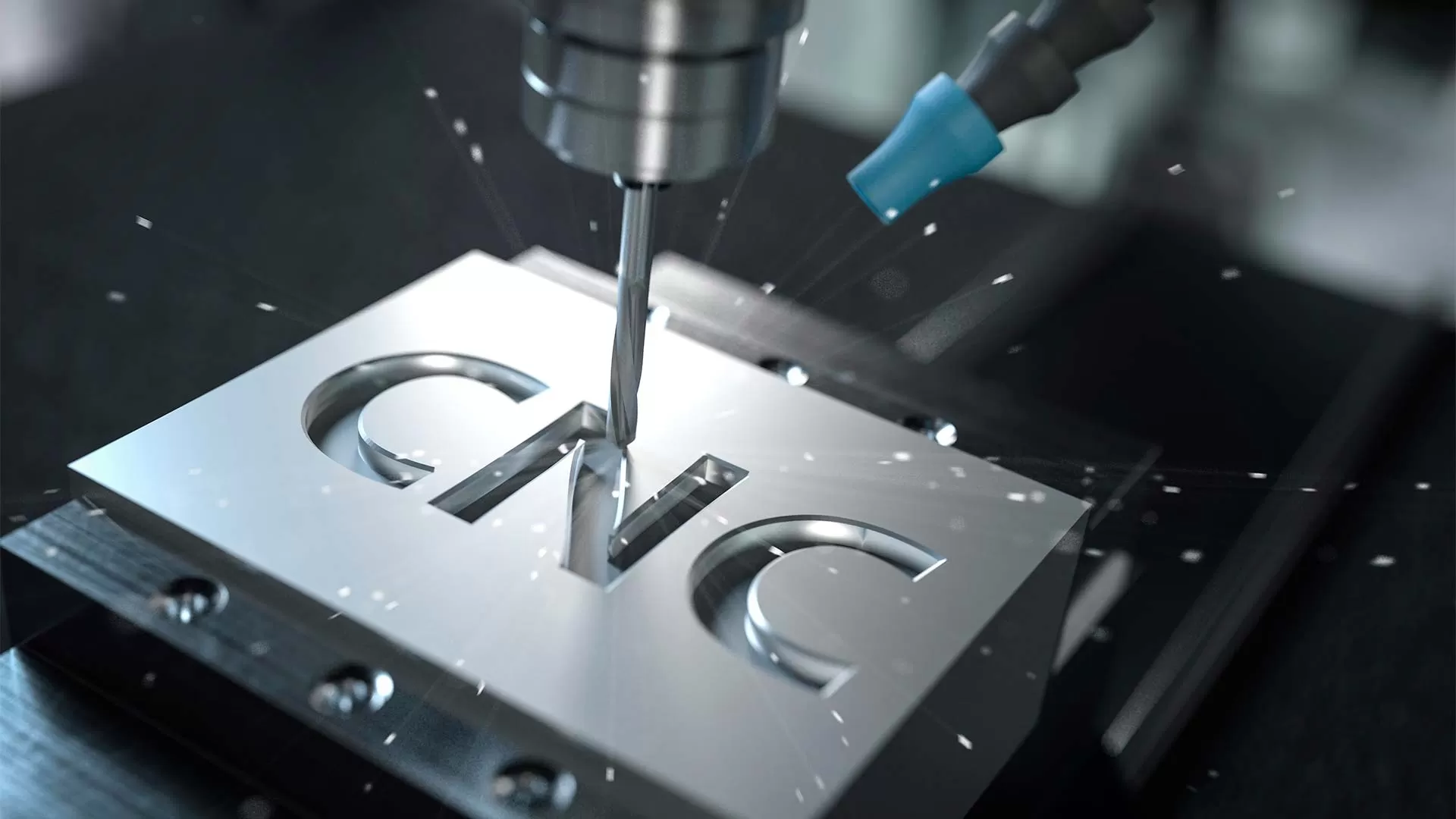

4. การบูรณาการระบบโพรบบนเครื่องจักรและระบบตั้งเครื่องมืออัตโนมัติ

วงจรปิดดิจิทัลคือก้าวกระโดดเพื่อให้ได้การผลิตที่แม่นยำอย่างเสถียร ด้วยการบูรณาการระบบโพรบบนเครื่องจักรเข้ากับการจัดตำแหน่งจุดอ้างอิงชิ้นงานอัตโนมัติและการตั้งค่าระบบพิกัดที่แม่นยำจึงเป็นไปได้ พร้อมกับการตรวจสอบคุณลักษณะสำคัญในระหว่างกระบวนการเพื่อตรวจจับการเบี่ยงเบนของขนาดแบบเรียลไทม์และอัปเดตระบบพิกัดหรือออฟเซ็ตเครื่องมือโดยอัตโนมัติ โพรบตั้งเครื่องมืออัตโนมัติที่ทำงานร่วมกันจะวัดความยาวและเส้นผ่านศูนย์กลางของเครื่องมือ ตรวจจับการแตกหักของเครื่องมือ และสร้างระบบจัดการพารามิเตอร์เครื่องมือแบบวงจรปิด ซึ่งลดเวลาที่ไม่ใช่การตัดลงอย่างมากและกำจัดของเสียเครื่องมือกล Taikan

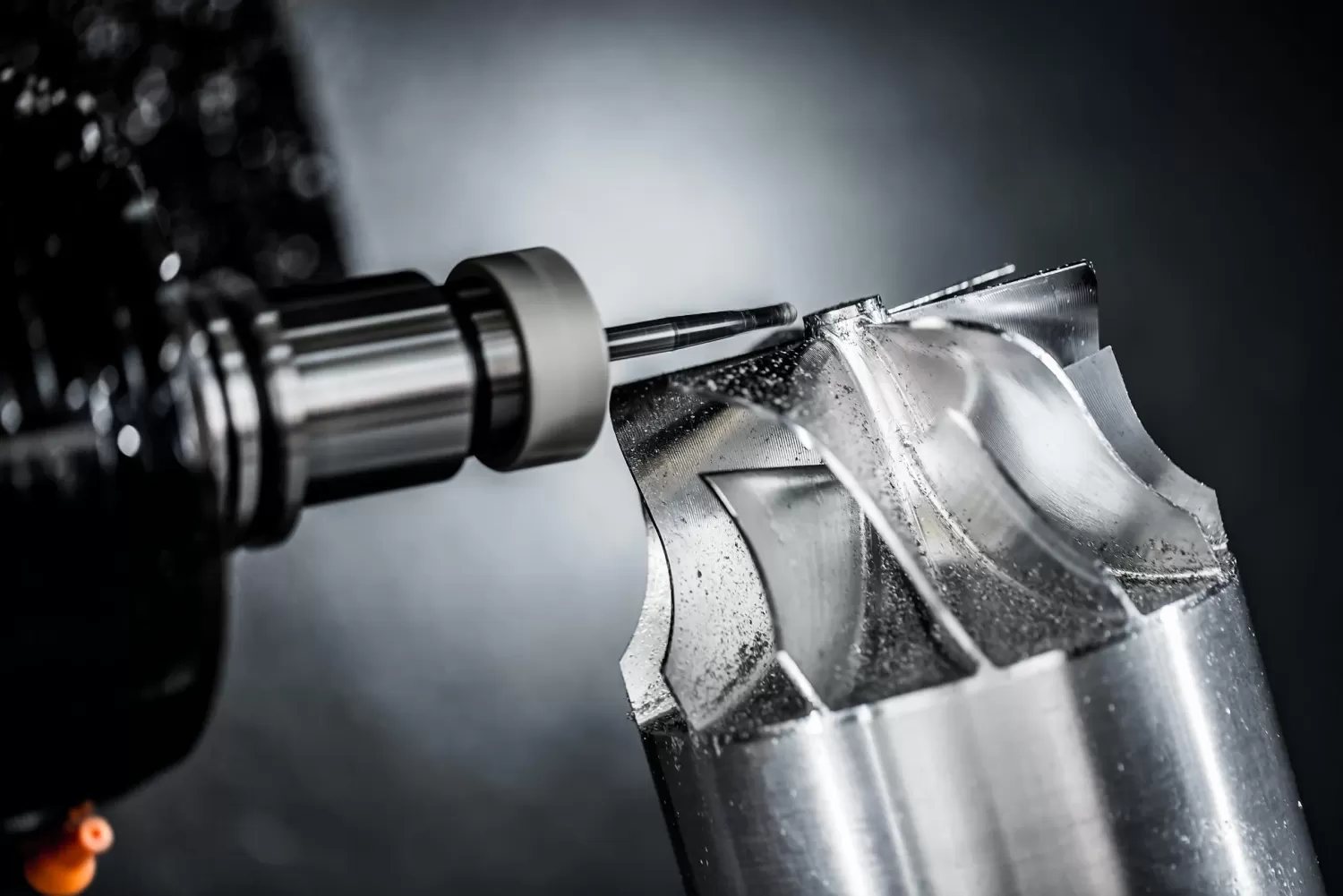

5. การปรับความแม่นยำให้เหมาะสมที่สุดผ่านการเขียนโปรแกรมขั้นสูง

โปรแกรมซีเอ็นซีไม่เพียงขับเคลื่อนการเคลื่อนที่ แต่ยังรวมกลยุทธ์ด้านความแม่นยำไว้ด้วย การเขียนโปรแกรม CAM ที่ยอดเยี่ยมควรใช้เทคนิคต่อไปนี้:

• การอินเทอร์โพเลทแบบราบรื่นและการควบคุมมองไปข้างหน้า: ผ่านการปรับเส้นโค้ง NURBS ร่วมกับจำนวนบล็อกมองไปข้างหน้าของซีเอ็นซีที่สูง ความเร่งและอัตราการเปลี่ยนความเร่งจะถูกจำกัดเพื่อหลีกเลี่ยงการตัดเกินบริเวณมุมและการสั่นของเครื่องจักร

• การลดความเร็วที่มุมอัจฉริยะ: ปรับอัตราป้อนที่ช่วงการเปลี่ยนทิศทางคมโดยอัตโนมัติเพื่อรักษารูปทรงที่คมชัดและแม่นยำ

• การผสานรวมโปรแกรมแมโครและโพรบ: การเขียนโปรแกรมแมโครเพื่อเรียกใช้โพรบสำหรับการตรวจสอบคุณลักษณะตามลำดับและใช้ค่าออฟเซ็ตเครื่องมือโดยอัตโนมัติตามความผิดพลาดที่วัดได้ ช่วยให้การตัดเฉือนแบบปรับเปลี่ยนได้ ซึ่งยกระดับดัชนีความสามารถของกระบวนการ (Cpk) อย่างมีนัยสำคัญ

บทสรุป

การปรับปรุงความแม่นยำในการตัดเฉือนซีเอ็นซีได้พัฒนาจากการมุ่งเน้นความแม่นยำสถิตเพียงอย่างเดียวไปสู่วิศวกรรมระบบหลายมิติที่ผสานรวมการวิเคราะห์คู่ควบทางไฟฟ้า-เครื่องกล-ความร้อน การจับคู่ความแข็งแกร่งของระบบกระบวนการ การวัดวงจรปิดออนไลน์ และการชดเชยอัจฉริยะ ในฐานะผู้ผลิตเครื่องมือกลซีเอ็นซีระดับสูง Taikan มุ่งมั่นอย่างต่อเนื่องในการผสานกระบวนการผลิตความเที่ยงตรงเข้ากับเทคโนโลยีมาตรวิทยาอัจฉริยะอย่างลึกซึ้ง มอบโซลูชันความแม่นยำที่สมบูรณ์แบบแก่ผู้ใช้ทั่วโลก — ตั้งแต่เครื่องมือกลไปจนถึงชิ้นส่วนสำเร็จรูป — และเสริมพลังให้อุตสาหกรรมการผลิตบรรลุก้าวกระโดดเด็ดขาดจากความแม่นยำหลายสิบไมครอนไปสู่ความแม่นยำระดับไมครอนอย่างแท้จริง
